4. 机器生产程序 SYS-XP243-2.2S 204 XP-242E/243E 系统手册 贴装顺序显示画面
SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 203
顺序的选择显示
在 [ 顺序编辑 ] 的右侧按下 [ 选择显示 ] 按键后，选择的顺序可以以一个画面显示。打开顺
序显示画面后，在 [ 顺序编辑 ] 画面的项目旁无需滚动就可以编辑。显示画面根据顺序的种
类有3种。

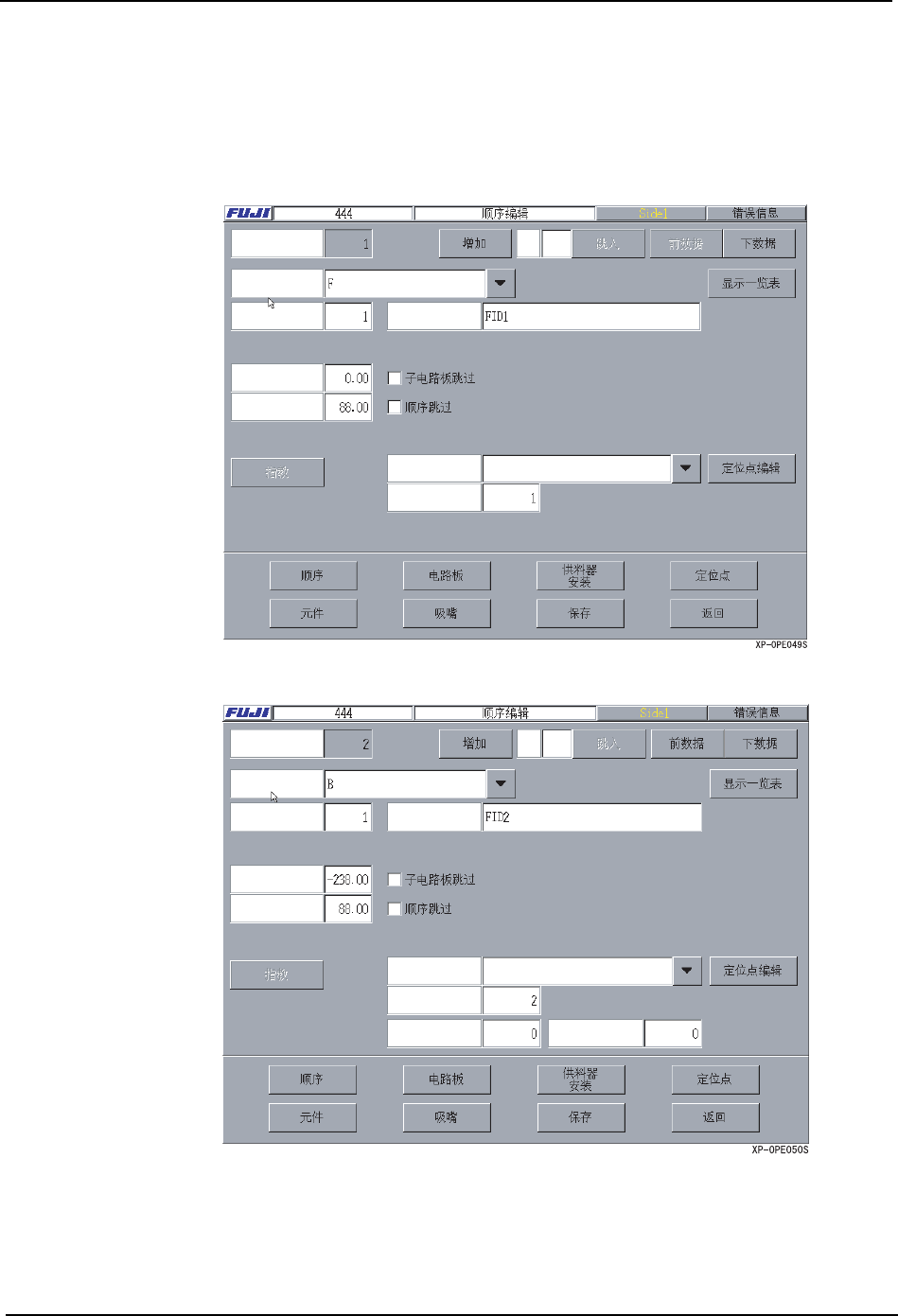

基准定位点顺序的显示画面
子电路板跳过顺序的显示画面
4. 机器生产程序 SYS-XP243-2.2S
204 XP-242E/243E 系统手册
贴装顺序显示画面
SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 205
指教功能
在 [ 顺序 ] 画面上按下 [ 指教 ] 按键后，定位点取入影像显示在触摸屏上。指教是移动机器
的伺服轴后注册顺序的坐标位置的功能。这里的注册是指顺序数据的 X,Y 坐标上覆盖或者插
入实际的电路板上的坐标。注册的坐标从机器上的 X,Y 坐标变换成实际电路板上的 X,Y 坐
标，所有的基准定位点以基准进行补正。
注意 ) 1. 为了使用指教功能，使用前有必要进行电路板的设定。
2. 推荐预先设定基准定位点。用指教注册的坐标是以基准定位点为基准补正的坐标，所以重新
编辑定位点数据的位置中心有偏差时注册的坐标也有偏差。
取得的坐标修正值，进行以下的操作后重新进行基准定位点数据的读取。
·电路板的松开
·机器的启动
·程序的读取
·[ 程序 ][ 顺序 ] 画面结束时，选择 [ 不保存结束 ]。
·编辑基准定位点读取顺序
·编辑基准定位点数据
现有的顺序数据的确认。
在此用使用现有的顺序数据为例进行说明。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 程序 ]、[ 选择编辑程序 ]，显示出程序。
2. 选择 [ 编辑 ]，按下画面下 [ 顺序 ] 按键，显示出 [ 编辑顺序 ] 画面。
3. 按下[顺序]画面右侧的[指教]按键，显示出[指教]画面。
