4. 机器生产程序 SYS-XP243-2.2S 210 XP-242E/243E 系统手册 执行 显示确认信息后，指定是否进行 修正。 [YES]: 执行修 正处理，返回主画 面。 [NO]: 不执行修正 处理，返回主画 面。 [Close]: 关闭主 画面，返回顺序编 辑画面。 ※ 上述修正量的条件是在执 行修正成功时被保存。
SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 209

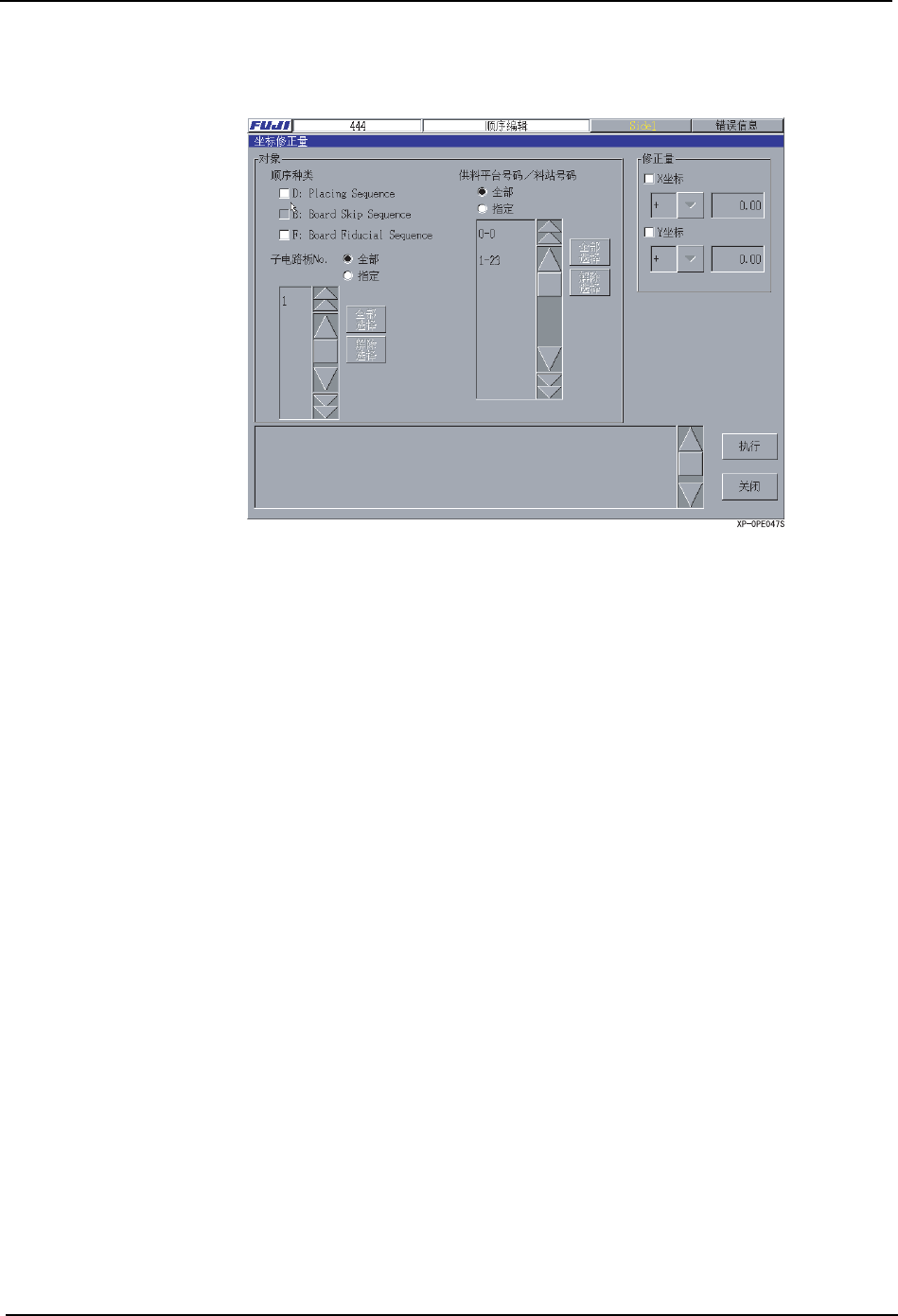

坐标修正量
以子电路板为单位对其子电路板上的指定种类的坐标进行修正的功能。
项目说明
子电路板 No.
指定对坐标进行修正的子电路板 No.。
平台 No./ 料站 No.
指定对坐标进行修正的平台 No./ 料站 No.。
顺序种类
选择适用修正值的坐标的种类。
修正量
指定进行修正的方向，加/减(+/-)量。(输入范围:0.00 ～ 650.00)
全部 : 对于电路板上的所有子电路板进行坐标修正。
指定 : 全部的子电路板不作为对象时，指定子电路板 No.。
全部 : 对于电路板上的所有的顺序进行坐标修正。
指定 : 全部的供料器不作为对象时，指定平台 No./ 料站 No.。
D: 元件贴装坐标
B: 读取子电路板跳过定位点坐标
F: 读取子电路板基准定位点坐标
4. 机器生产程序 SYS-XP243-2.2S
210 XP-242E/243E 系统手册
执行
显示确认信息后，指定是否进行修正。
[YES]: 执行修正处理，返回主画面。
[NO]: 不执行修正处理，返回主画面。
[Close]: 关闭主画面，返回顺序编辑画面。
※ 上述修正量的条件是在执行修正成功时被保存。
SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 211

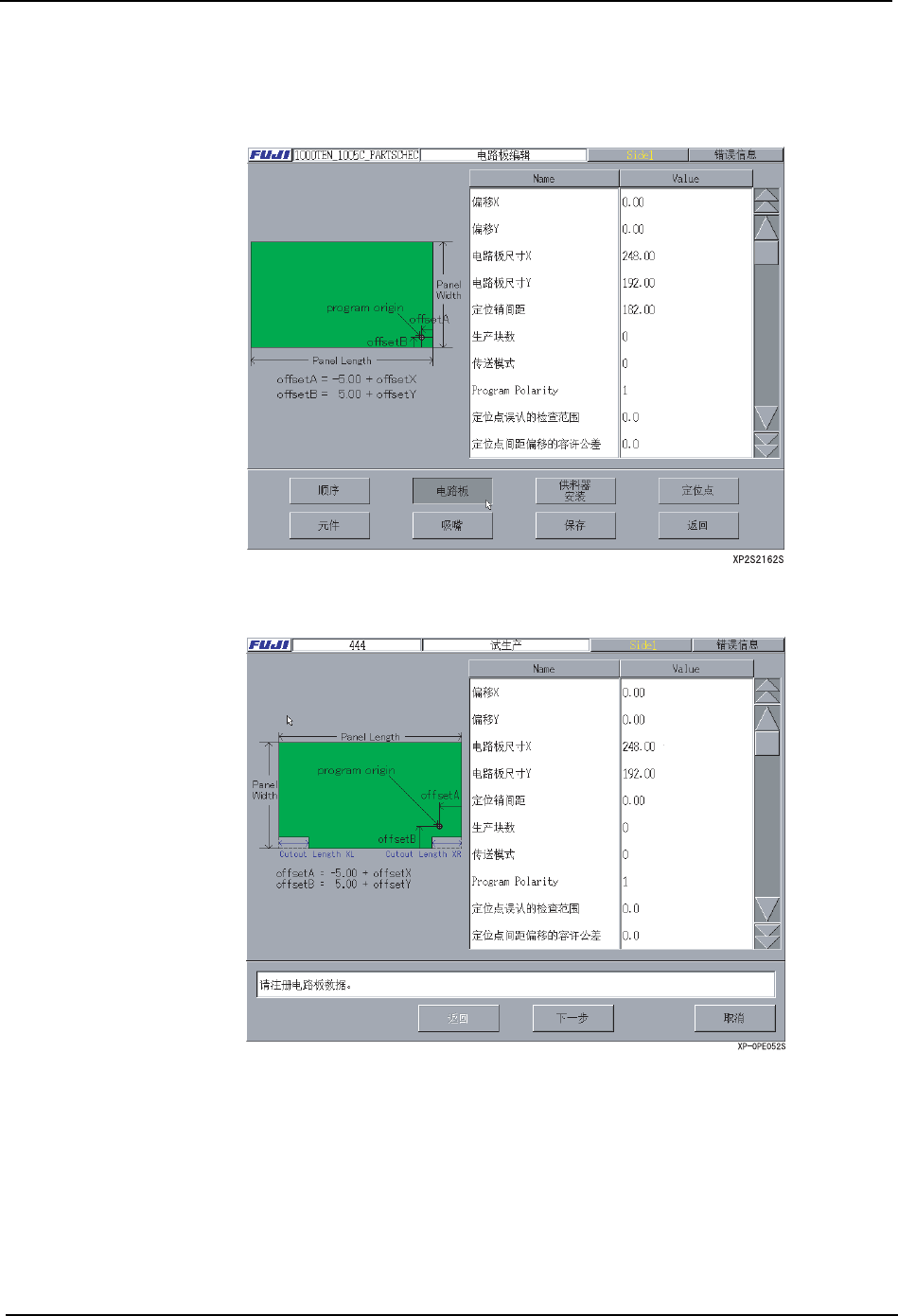

4.3.3 电路板编辑
电路板编辑器用于编辑贴装元件的电路板信息。
XP-242E
XP-243E
项目说明
修正量 X
以顺序输入的坐标的基准点与 FUJI 的程序坐标原点 ( 从电路板右下角开始在 X 方向为 -5mm、
Y 方向为 +5mm 的坐标 ) 不同时，有必要设定修正值。请输入从电路板上 FUJI 的原点到输入
坐标数据的基准点的 X 方向的修正值。(-600.00mm ～ 600.00mm)
修正量 Y
