SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 235

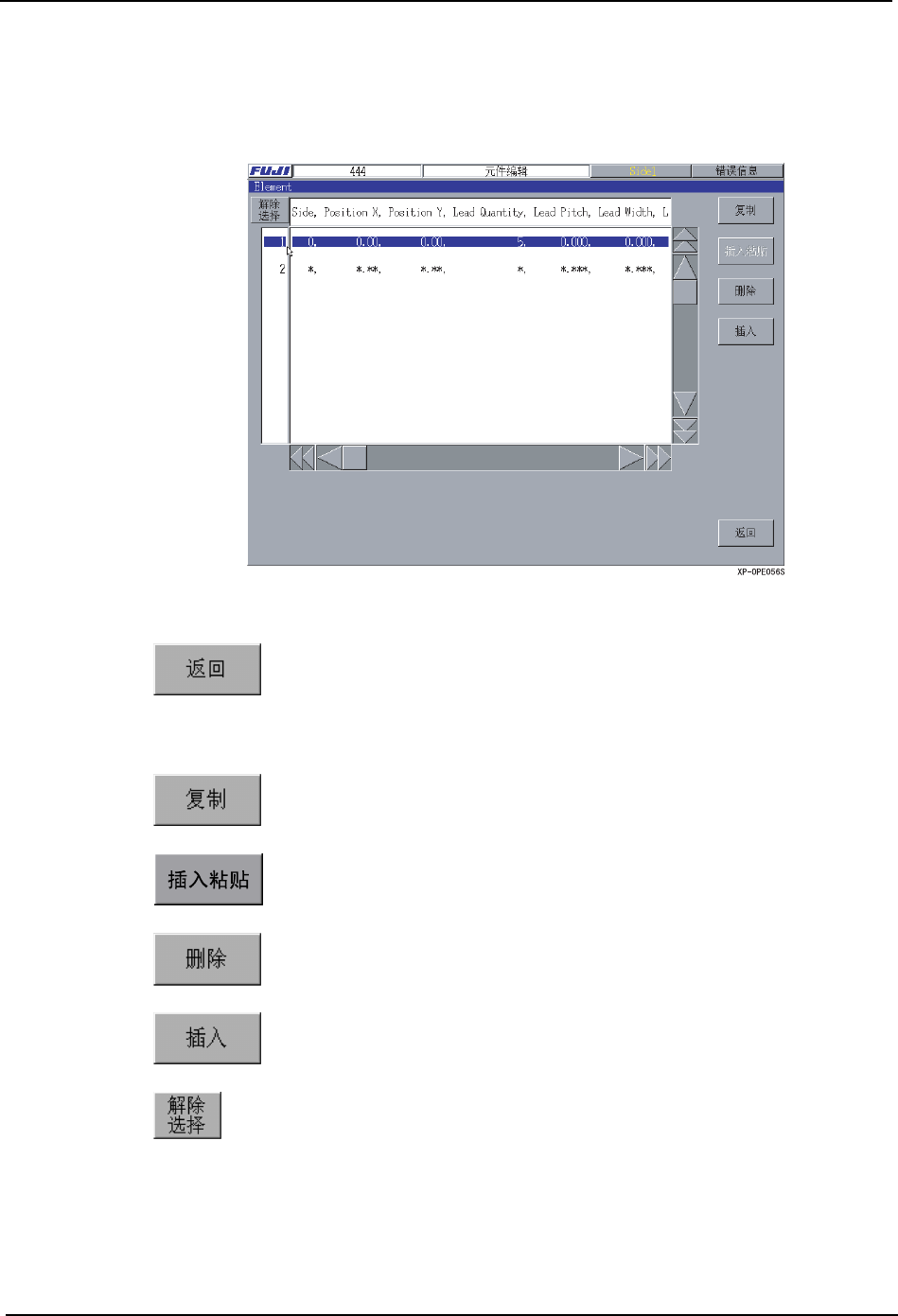

Element
要素指的是一定的形状、一定的间距的引脚的集合。因为要素对于元件主体是重复存在的、
为了区分而将各自的要素加上编号。另外、对于要素数据需要输入引脚的长度、宽度、间距
等。但是，在此设定的数据在 Vision Type 设定为 10 或 18 时不被参考。
操作键说明
以下所示按下键是对位于画面左侧的选择领域所选择的行进行处理。
关闭要素数据专用编辑器、返回元件数据编辑画面。
复制所选择行的数据到剪贴板上。
在所选择的行之前插入剪贴板上的数据。
删除所选择行并将后面的行自动上移。
在选择的行之前插入 1 行新建行。
解除所有的选择。
4. 机器生产程序 SYS-XP243-2.2S
236 XP-242E/243E 系统手册
项目说明

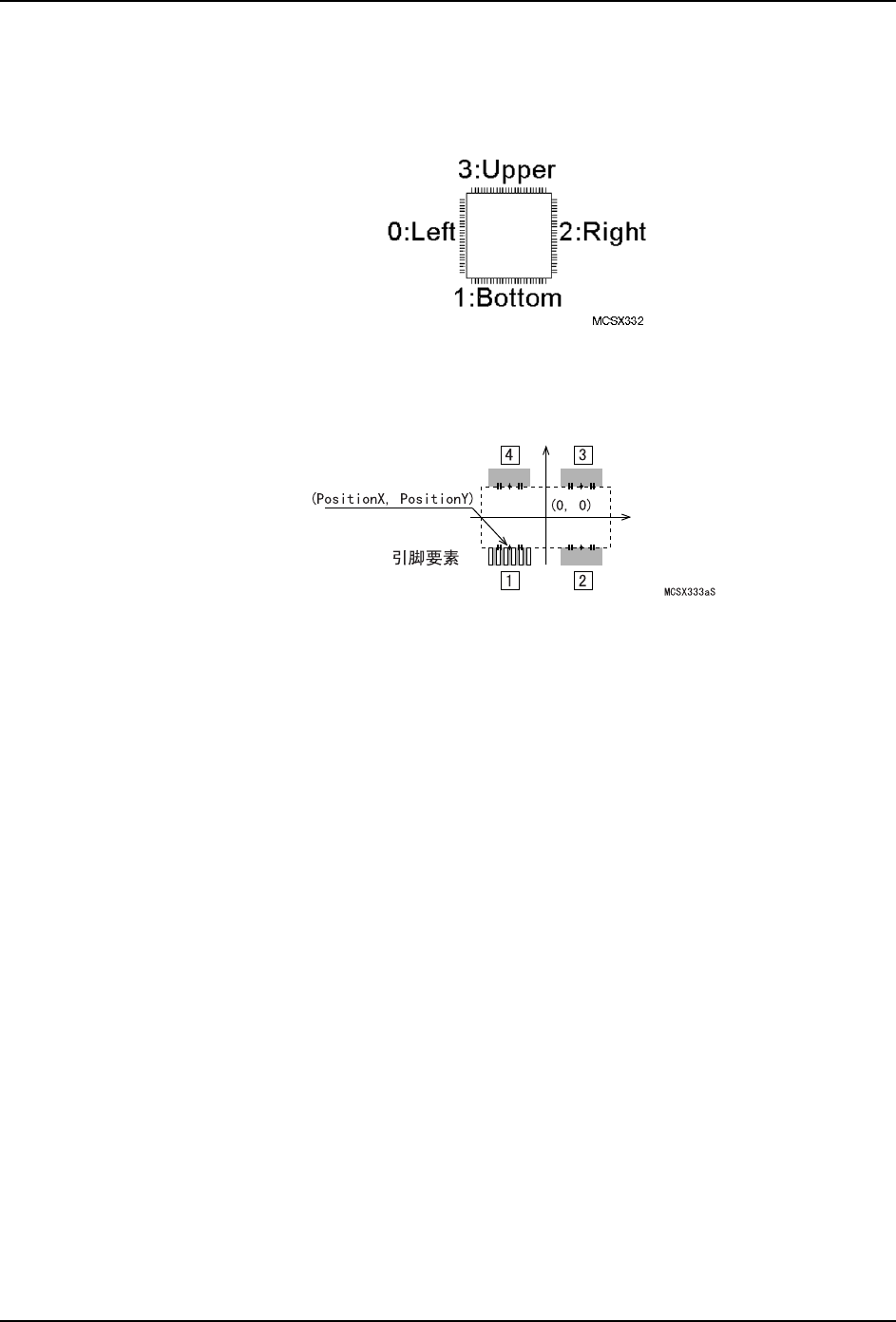

Side
请选择要素加在元件主体的几处边上。
Position X、Position Y
请输入从元件主体中心到各个要素的中心与元件主体相接的坐标的 X 方向、Y 方向的数值。
(-99.99mm ～ 99.99mm)
Lead Quantity
请输入在要素中存在的引脚的根数。
Lead Pitch
请输入引脚的间距。(0.000mm ～ 99.999mm)
Lead Width
请输入引脚的宽度。(0.000mm ～ 99.999mm)
Lead Length
请输入引脚的长度。(0.000mm ～ 99.999mm)
Lead Width Tolerance
请输入引脚宽度的公差值。(0.000mm ～ 99.999mm)
但是，只有在 Vision Type 是 19，20，180，230，231 时使用。
Vision Type 19，20,180 输入 [0] 后，自动地设定为引脚宽度的 30%。
Vision Type 20,180 是当把固有值 「＿ VisionProcessUpgrade」设定为 「1」时起作用。
Lead Length Tolerance
请输入引脚长度的公差值。(0.000mm ～ 99.999mm)
输入 [0] 后，自动地设定为引脚长度的 30%。
只有在 Vision Type 是 19，20，100，180 时使用。
Vision Type 20,180 是当把固有值 「＿ VisionProcessUpgrade」设定为 「1」时起作用。
Lead Center Tolerance
请输入引脚弯曲度的公差值。(0.000mm ～ 99.999mm)
Vision Type 是 19，20，100，180 时，输入 [0] 后，自动地设定为引脚宽度的 30%。
Vision Type 是 100 时，输入 [0] 后，自动地设定为引脚长度的 30%。
SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 237
Vision Type 230，231 时，输入 [0] 后，不进行公差检查。
Vision Type 230，231 时，请输入焊球中心位置的公差值。
Vision Type 20,180 是当把固有值 「＿ VisionProcessUpgrade」设定为 「1」时起作用。
只有在 Vision Type 是 19，20，100，180，230，231 时使用。
P Pattern
是定义引脚的反射方式的数据。(0 ～ 255)
在 Vision Type 19 上定义引脚要素时请输入 「14」。
引脚较暗背景较亮时请输入 「13」。
定义锡球要素时请输入 「2」。锡球暗元件主体亮时请输入 「1」。
Vision Type 是 100 时 ( 前光处理 ) 时，请输入 14，引脚较暗背景较亮时请输入 13。
Vision Type 是 230，231 时 (BGA 元件处理 : 前光处理，元件主体黑色 ) 时，请输入 2。
上述以外的 Vision Type 时，不参考 P Patterm。
在 Vision Type20,180 上，可以把固有值 「＿ VisionProcessUpgrade」设定为 「1」起作
用。引脚明亮背景黑暗时，请输入 「14」。引脚黑暗背景明亮时，请输入 「13」。固有值
「＿ VisionProcessUpgrade」设定为 「0」时，设定为引脚明亮背景黑暗。
除上述以外的 Vision Type 上 P Pattern 不能参考。

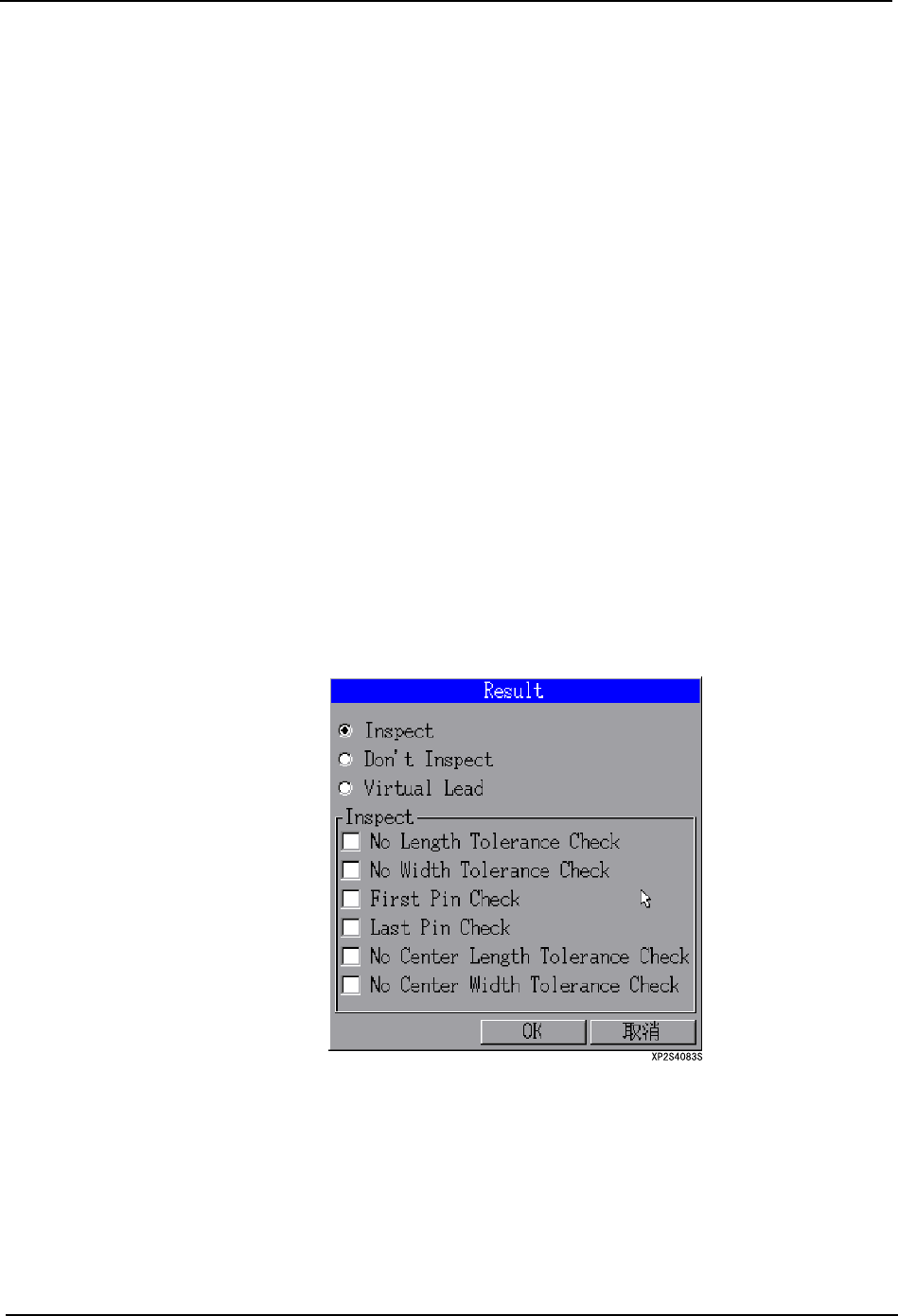

Result
设定引脚块的影像处理检查内容或引脚块的定义。
Don't Inspect，Virtual Lead 只对应 Vision Type 19，20，180。
不进行影像处理的设定 （Don't Inspect）
在影像处理中具有不要检测出的部分时，在选择区域中使其显示 [0]。例如，像下图
的接插头一样，在引脚左右有固定的突起部分时，在 Element Data 处记述有其突起的
位置和大小。在 Don't Inspect 处进行选择后，可以不影响相邻的引脚。
