SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 241
要向下修正 1mm 时请输入 “-1”。
Soft Pick Speed
为减轻进行吸取动作时对元件造成的冲击，而设定 Z 轴下降和上升的速度。(0.0 ～ 10.0) 值
越小速度越慢。输入 0 时，机器判断为 10.0。吸取时取这个输入值和 Slow Place Speed 两
者中较慢的数据为有效值。吸取元件期间，Part Transport Speed 也需考虑，取这些数据
中最慢的速度为有效值。
Pick-up Orientation Q
若元件用特殊吸嘴和机械夹头等吸取时必须预先转动吸嘴的元件，则输入这个数据。(0.0 ～
359.99)
被吸取的元件基准方向是前述的 Direction 0。

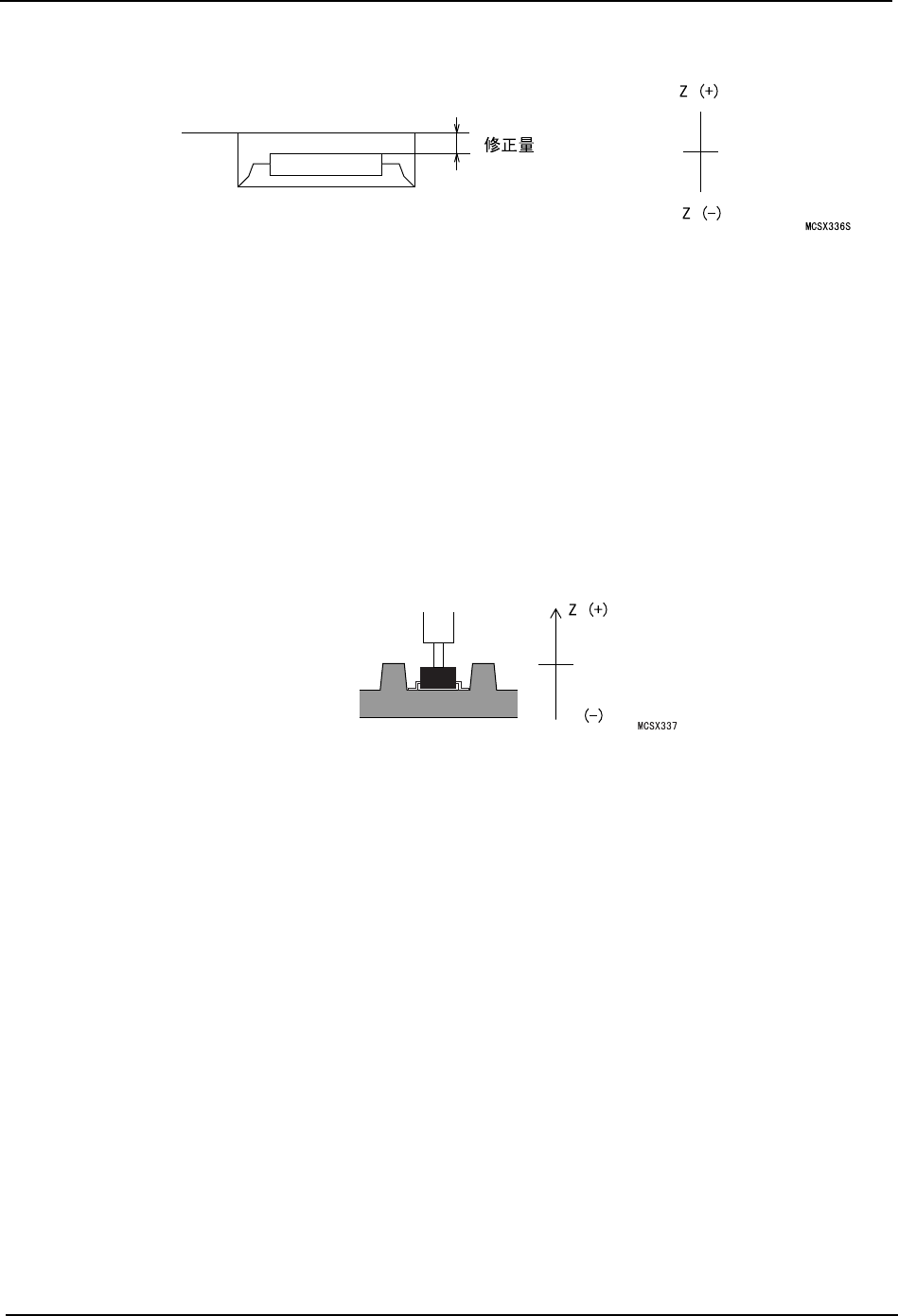

Tray Pick Offset Z
元件的吸取面与料盘上表面的的高度不同时，设定吸取时 Z 方向的修正量。(-25.4 ～ 12.7)
Tray Shuttle speed
料盘在料盘单元以及料盘往复臂中的移动速度从下列选项中选择。
Part Transport Speed
对于较重元件，根据从吸取到贴装之间的传送速度有可能使吸嘴产生偏移。为防止因传送速
度过快引起偏移。(0% ～ 100%)
在此设定的速度适用于机器在持有元件期间的全部的伺服轴的速度。将输入 “0”时作为
100%，在吸取元件期间，此值和 Soft Pick Speed、Slow Place Speed、Soft Place Speed
中的最慢的速度为有效。
Placing Offset X
以 Direction 为 0 并且贴装角度为 0°作为基准设定 X 方向的贴装修正量。(-100.00mm ～
100.00mm)
Hi :4 快
Mid :3 ↑
Lo :2 ↓
ULo :1 慢
4. 机器生产程序 SYS-XP243-2.2S
242 XP-242E/243E 系统手册
Placing Offset Y
以 Direction 为 0 并且贴装角度为 0°作为基准设定 Y 方向的贴装修正量。(-100.00mm ～
100.00mm)
Placing Offset Z
设定贴装时将元件压在电路板上时的冲程量。(-20.00mm ～ 20.00mm)
以 0 输入时仅压下 0.3mm。
Placing Mode
指定移向元件贴装坐标时各伺服轴的到达精度。当选择重视贴装速度时选 2，重视贴装精度
时选 1。
Slow Place Speed
设定从吸取到贴装过程中 Z 轴上升和下降的速度。(0% ～ 100%)
减轻吸取或贴装时对元件的冲击。值越小速度越慢。输入 0 时，机器判断为 100。吸取时取
这个值和 Soft Pick Speed 两者中较慢的数据为有效值。吸取元件期间、Part Transport
Speed 也需考虑，取这些数据中最慢的速度为有效值。贴装时这个值和 Soft Place Speed
中较慢的速度进入有效状态。吸取元件期间、Part Transport Speed 也需考虑，取这些数
据中最慢的速度为有效值。
Soft Place Speed
设定贴装时 Z 轴下降和上升的速度。(0.0 ～ 10.0)
减轻贴装时对元件的冲击。值越小速度越慢。输入 0 时，机器判断为 10.0。贴装时取这个
值和 Slow Place Speed 两者中较慢的数据为有效值。吸取元件期间、Part Transport Speed
也需考虑，取这些数据中最慢的速度为有效值。
Alt. Feeder Trigger
生产程序中的供料器安装中设定了次料粘时，设定在什么条件下移动至次料站。
供料器元件的时候
这个设定可通过固有值文件的项目 “__ DchangeTrigger”来选择。选择 3 时，元件数据在
Alt. Feeder Trigger 中的设定值进入有效状态。这时从以下选项中选择适当的条件。
注意 ) 如果所有补件次数都为吸取错误时，机器判断为料尽，此时 1:No Part、2:Miss 为相同动作。
料盘元件的时候
无论固有值 “__ DchangeTriger”和元件数据 Alt. Feed Trigger 中设定为何值，只要机
器判断为料盘料尽时，就移至次料站。
Recovery Times
Standard:0 Vision Type 不到 100 时，以低精度模式进行贴装。Vision Type 在
100 以上时，以高精度模式进行贴装。
Fine-Slow:1 以高精度模式进行贴装。
Fine-Fast:2 以低精度模式进行贴装。
0: Error:料尽、吸取错误、影像处理错误
1: No Part:料尽、吸取错误
2: Miss:料尽、吸取错误
SYS-XP243-2.2S 4. 机器生产程序
XP-242E/243E 系统手册 243
机器侧的补件模式设定为自动补件时，以在此设定的补件次数进行补件。(0 ～ 255)
注意 ) 在机器上设定的补件次数仅在元件数据中没有设定补件次数时有效。
Part Dump Position
对因影像处理错误而排出元件的地方的设定。
FujiFlexa 的外形编辑 （Dump Position）的各个数值的名称不同。
请参考下述的对照表。
Box: 将不良元件废弃到搬运轨道旁边的不良元件排出箱。
Tray: 自动辨别后，将不良元件废弃到吸嘴置放台旁边的大型不良元件排放盘或是搬
运轨道旁边的中型不良元件排放盘。元件外形尺寸 X、Y 都在 20.0mm 以下时放
进中型不良元件排出盘，X、Y 的其中一项超过 20.0mm 时则放进大型不良元件
排放盘。
