SYS-XP243-2.2S 5.MDW/PDW XP-242E/243E 系统手册 281 3. 按下 [JOG 模式 ] 按键后，[ 图形编辑 ] 画面按键显示变为 JOG 模式。必要的时候请调整 相机影像的中心。 4. 按下 [ 图形编辑 ] 画右侧的 [MDW] 按键，显示出 [ 选择编辑内容 ] 对话框。 备注 ) 在定位点编辑画面上选择 「B」子电路板跳过定位点时，不显示 [MDW] 按键。
5.MDW/PDW SYS-XP243-2.2S
280 XP-242E/243E 系统手册
5.2 用取入的影像作成异型定位点模板 （使用 MDW）
5.2.1 作成定位点数据
操作步骤
1. 在[主画面]上选择[程序]、[编辑器]、[定位点]，显示[定位点编辑]画面。
2. 在 [ 定位点编辑 ] 画面上输入定位点名后，按下 [ 图形编辑 ] 按键显示 [ 图形编辑 ] 画面。
备注 ) 关于 [ 图形编辑 ] 画面上的各个按键的说明，请参考 5.2.3 的「定位点编辑 [ 图形编辑 ] 画面
的说明」。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 281
3. 按下 [JOG 模式 ] 按键后，[ 图形编辑 ] 画面按键显示变为 JOG 模式。必要的时候请调整
相机影像的中心。
4. 按下 [ 图形编辑 ] 画右侧的 [MDW] 按键，显示出 [ 选择编辑内容 ] 对话框。
备注 ) 在定位点编辑画面上选择 「B」子电路板跳过定位点时，不显示 [MDW] 按键。
5.MDW/PDW SYS-XP243-2.2S
282 XP-242E/243E 系统手册

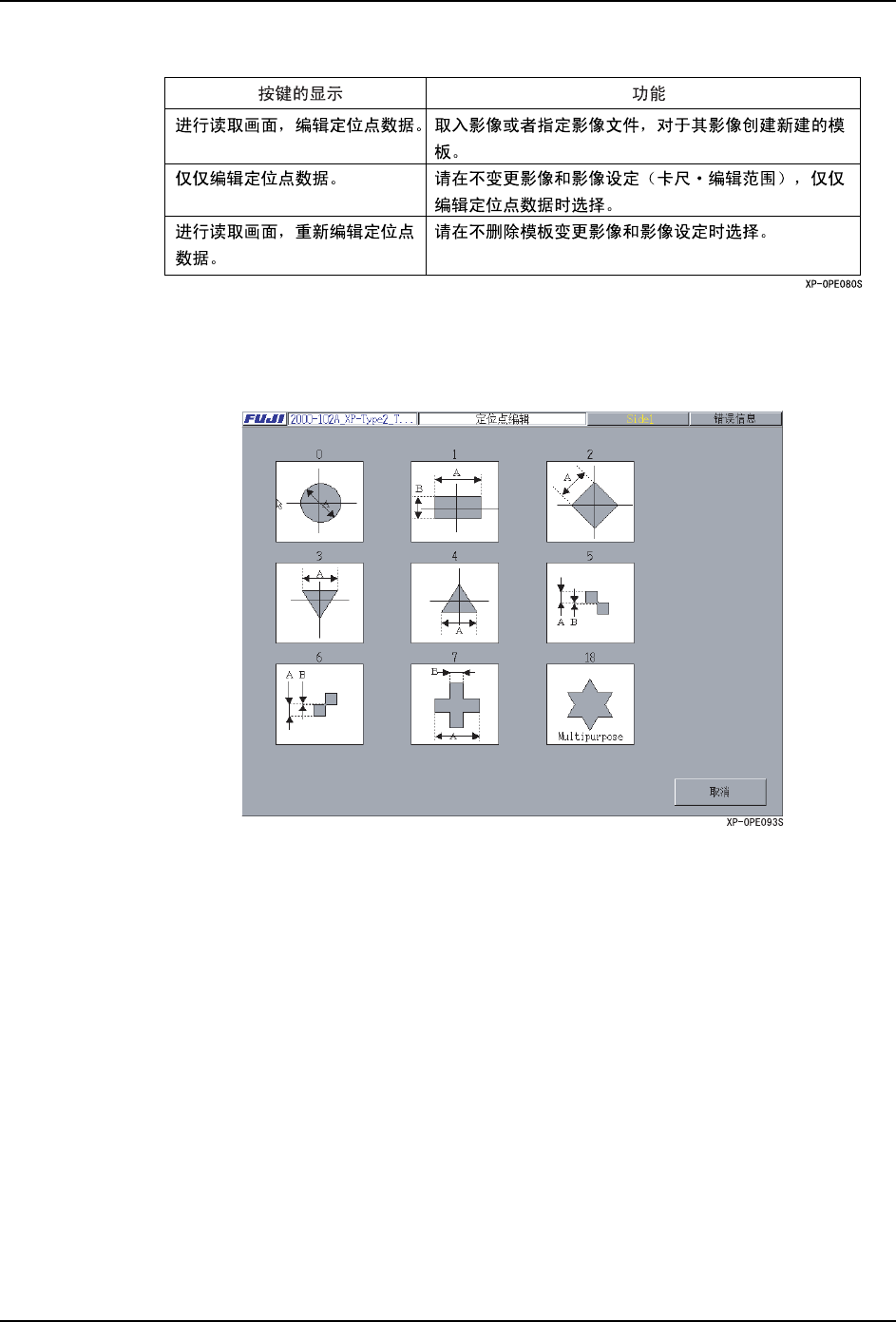

操作按键说明。
5. 选择编辑内容，按下 [ 下一步 ] 按键。
6. 按下 [ 图形编辑 ] 画左侧的 [ 形状 ] 按键，在 [ 定位点形状选择 ] 对话框上选择 「18
Multipurpose」。
