5.MDW/PDW SYS-XP243-2.2S 294 XP-242E/243E 系统手册 5.2.3 定位点编辑 [ 图形编辑 ] 画面的说明 基准定位点图形编辑 子电路板跳过定位点图形编辑
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 293

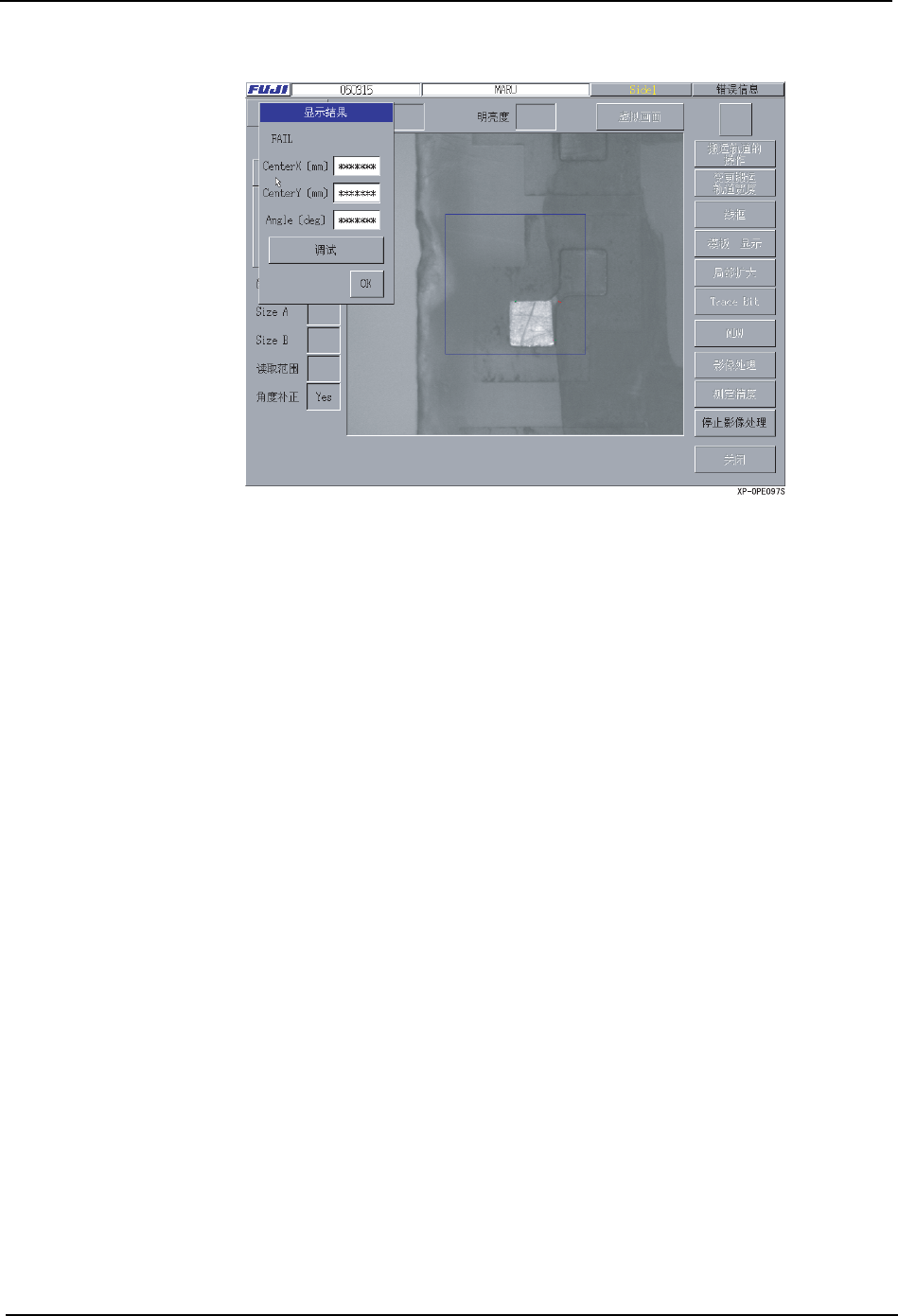

4. 影像处理结束后，显示出显示结果的对话框。
显示
5. 请在调试画面上参考错误内容以及错误测定结果，将模板用模板编辑器进行编辑。
显示结果 : 显示影像处理结果。
成功∶ SUCCESS( 背景∶绿 )
失败∶ FAIL( 背景∶红 )
位置识别 : 显示对象物的定位是否成功。
成功∶ OK( 字符∶蓝 )
失败∶ NG( 字符∶红 )
CenterX[mm]: 显示对象物的 X 方向的位置。( 定位成功时 )
CenterY[mm]: 显示对象物的 Y 方向的位置。( 定位成功时 )
Angle[deg]: 显示对象物的θ方向的位置。( 定位成功时 )
相关率 [%]: 显示对象物和模板的相关率。相关率越高，所作成的模板和对
象物越一致。
失败数∶ 显示出没有找到的查找线的根数。根据失败容许率变动。
检查结果∶ 显示出对象物的检查结果。
成功∶ OK( 字符∶蓝 )
失败∶ NG( 字符∶红 )
错误编码∶ 显示出错误编码。( 字符∶红 )
5.MDW/PDW SYS-XP243-2.2S
294 XP-242E/243E 系统手册
5.2.3 定位点编辑 [ 图形编辑 ] 画面的说明
基准定位点图形编辑
子电路板跳过定位点图形编辑
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 295
操作按键说明
从 JOG 模式切换到可能的画面模式。
显示 / 不显示虚拟画面。（仅仅在以形状选择 Multipurpose 时显示）
在相机影像上显示中心线。
从 [ 选择定位点形状 ] 中选择定位点的形状。
不选择 [Multipurpose] 则 [ 模板编辑 ] 按键无效。
打开 [ 搬运轨道的操作 ] 画面。
打开 [ 变更搬运轨道宽度 ] 画面。
显示线框。
显示影像处理中用的模板。
显示部分扩大画面。
显示影像处理是显示的中心线·查找线的绘画设定画面。
显示定位点数据的编辑窗。
执行定位点的影像处理。
执行定位点的精度测定。
停止影像处理、精度测定。
