SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 297
5.3 PDW 概要
在元件的影像处理时因为模板的原因而发生问题时，可以从读取的影像或者现有的影像文
件使用 PDW 功能编辑或者作成模板。可以使用的 Vision Type 有 10( 角芯片 )、18( 通用 )、
19( 通用 )、20( 迷你模块 )、100(IC 引脚元件 )、124(J 引脚元件 )、180( 电解电容 )、※
230( 黑色主体焊球矩阵元件 )。

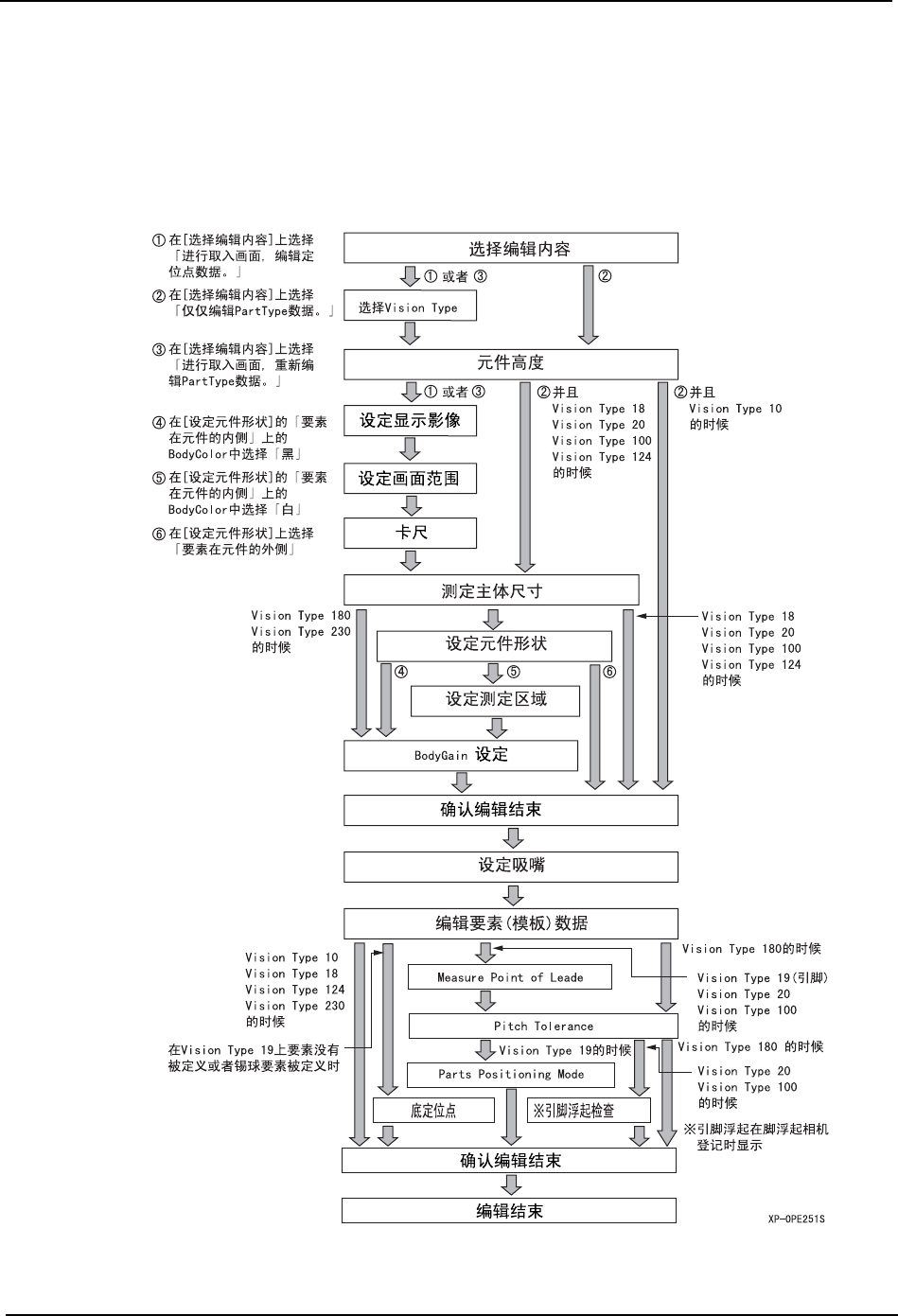

要使用元件影像设定模板时， 请按照以下步骤作成影像处理用的模板。
5.MDW/PDW SYS-XP243-2.2S
298 XP-242E/243E 系统手册
5.4 从现有元件数据中创建模板 ( 使用 PDW )
5.4.1 向导
操作步骤

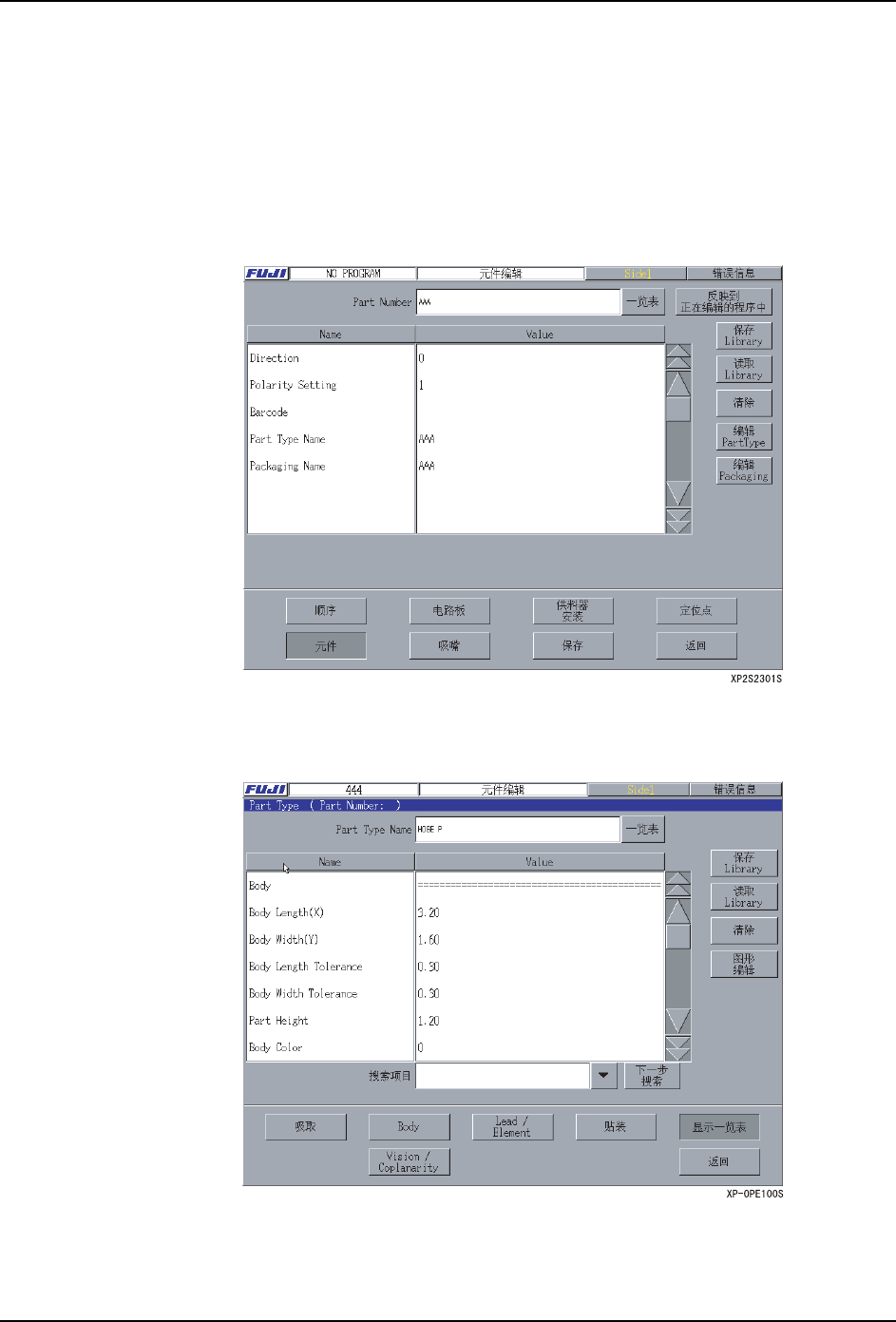

1. 在[主画面]上，选择[程序]、[编辑]、[元件]，显示出[元件编辑]画面。
2. 从 [ 一览表 ] 或者 [Library 读取 ] 中选择 Part Number 名、或者重新输入后按下 [ 编辑
Part Type] 按键。
3. 显示出 [ 编辑 Part Type] 画面。
4. 按下[图形编辑]按键。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 299

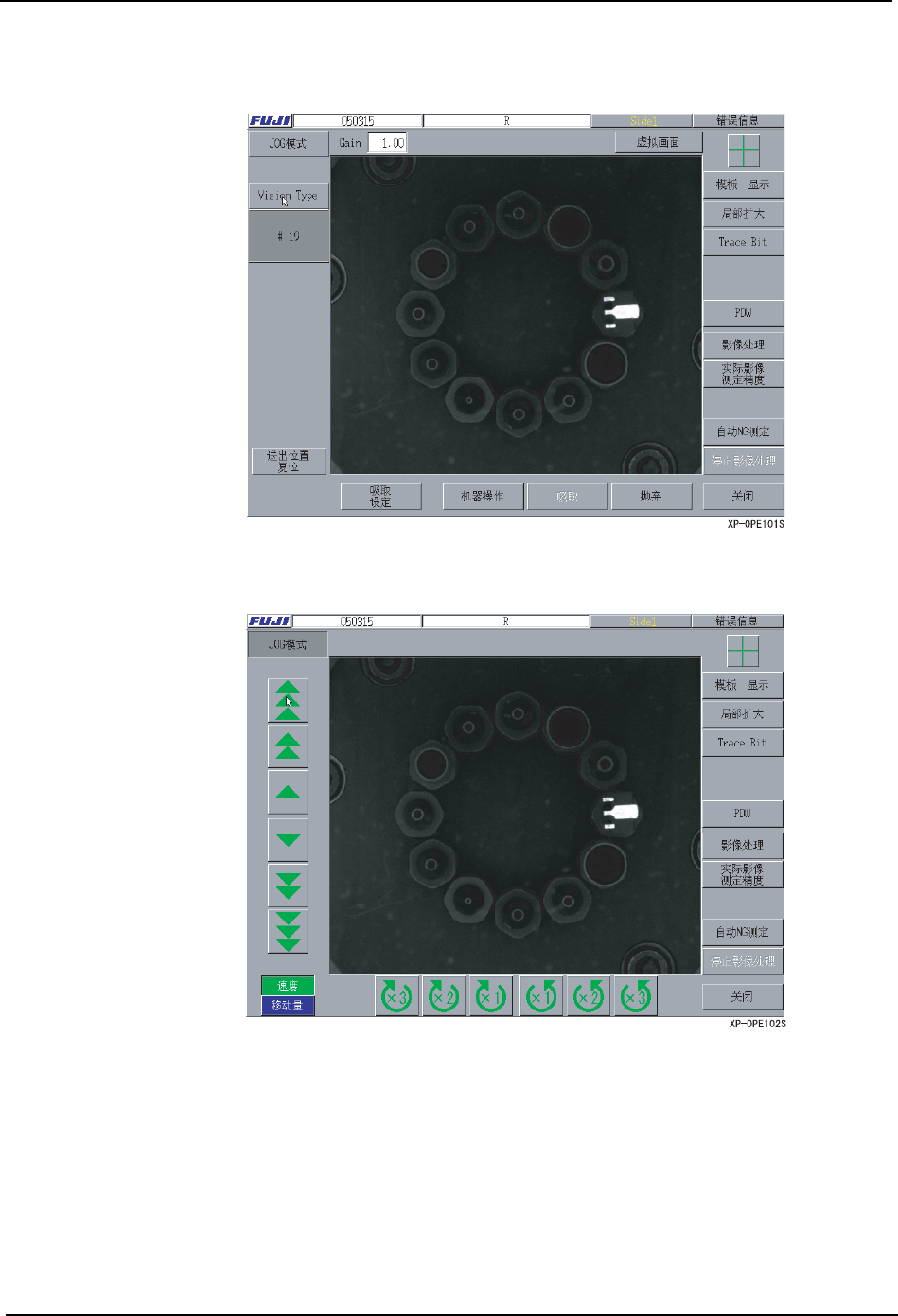

5. 在吸取着元件编辑时，用 [ 图形编辑 ] 画面的 [ 吸取 ] 按键吸取元件。
注意 ) 新建作成时，外形尺寸没有输入时，吸取失败的元件不能废弃。只能用手动废弃。
6. 吸取着元件时，用 [JOG 模式 ] 按键可以将 [ 图形编辑 ] 画面的按键显示变为 JOG 模式。
根据需要，请进行相机影像的中心调整，或者进行 Q 轴的旋转。
7. 按下 [ 图形编辑 ] 画面右侧的 [PDW] 按键。
