SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 309

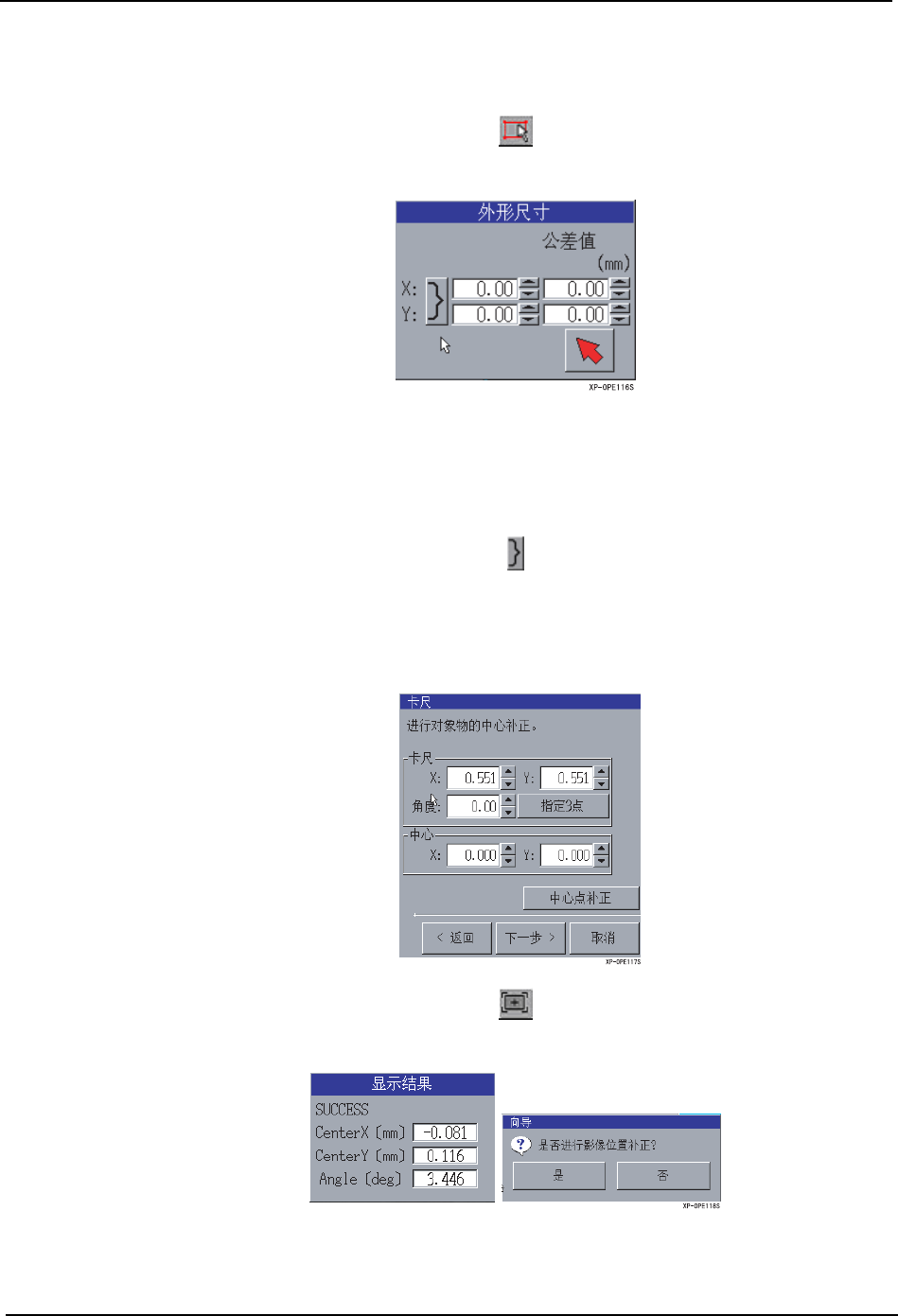

操作步骤
1. 按下下图，变成外型尺寸的输入模式。
在 [ 外型尺寸 ] 对话框和画面上显示出属性。
2. 外型尺寸知道时，输入外型尺寸的 X、Y 数值。（0.00 ～ 150.00mm)
直接输入时，按下 [ 红箭头 ] 按键后用鼠标请将元件影像斜方向脱动。要素被更新后显
示在 [ 外形尺寸 ] 对话框上。
3. 按下下图后，进行影像识别，可以求出一次外形尺寸的 X、Y 数值。
4. 设定影像处理时的尺寸公差值。（0.00 ～ 99.99mm)
5. 影像和要素有偏差时，再次进行卡尺测定，尽量使元件影像处于画面的中央进行中心点
补正。
6. 按下下图后，进行影像位置补正。
使用作成的要素进行影像识别，显示出是否进行中心点补正询问信息。
选择 「是」后，影像中心被补正。
选择 「否」后，结束影像位置补正。
5.MDW/PDW SYS-XP243-2.2S
310 XP-242E/243E 系统手册

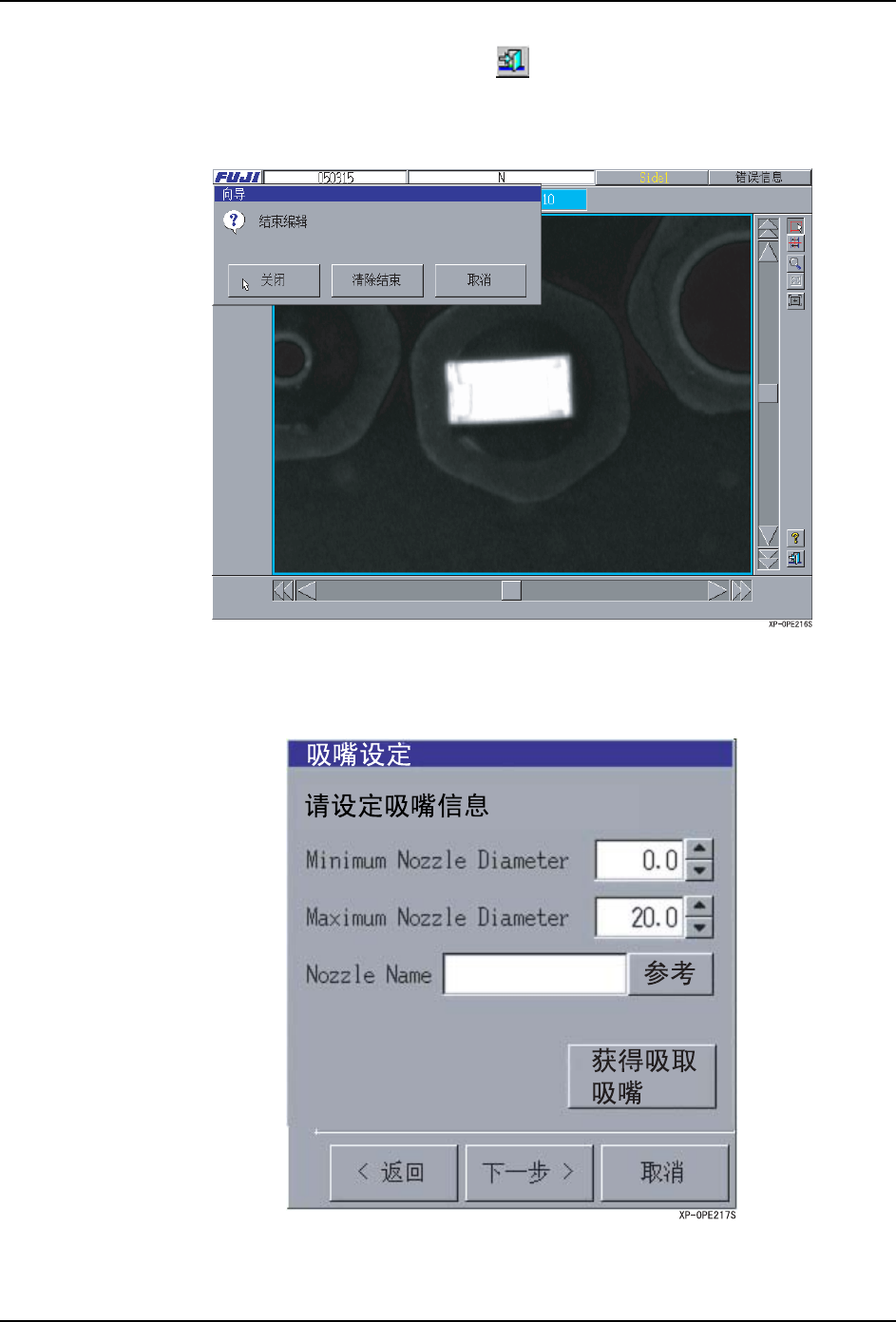

7. 按下下图，进行数据检查。
OK 时请按下 [ 结束 ] 按键。从编辑画面进入到下一个向导。
8. 显示出 [ 吸嘴设定 ] 对话框。
设定吸取使用的编辑模板的元件时的吸嘴信息。按下 [ 参考 ] 按键后，显示出 [ 选择吸
嘴 ] 画面。输入吸嘴信息或者选择后，按下 [ 下一步 ] 按键。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 311

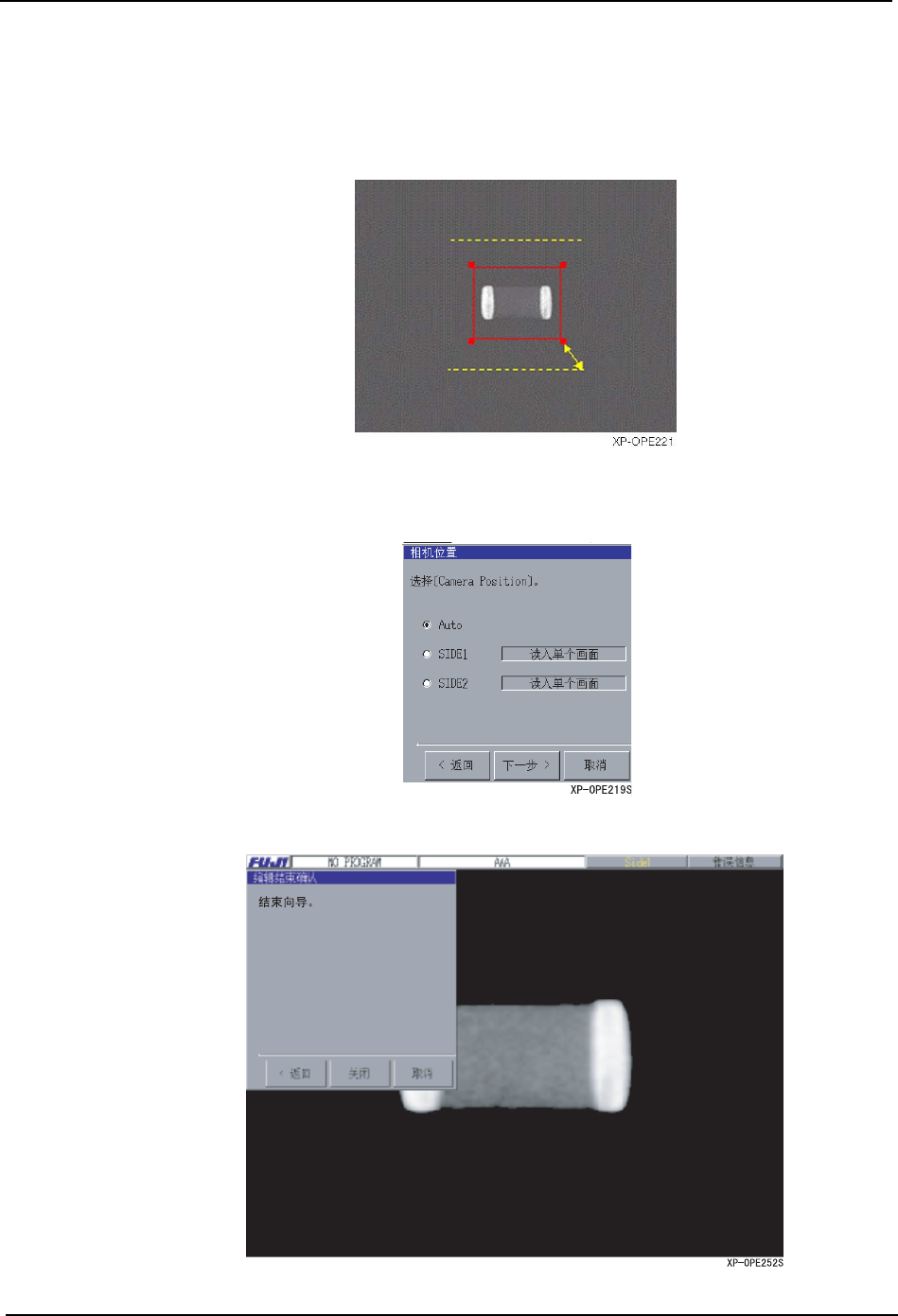

9. 显示出[扫描区域]对话框。
初期状态是「自动状态」处于选择状态，自动地计算出扫描区域，在画面上显示出矩形。
要变更扫描区域时，选择直接输入后变更数值或者拖动矩形。
设定范围：长边 0.0 ～ 170.0
短边 0.0 ～ 47.0
10.确认扫描区域后，按下 [ 下一步 ] 按键。
11.显示出 [ 相机位置 ] 对话框。选择相机后按下 [ 下一步 ] 按键。默认值选择为「Auto」。
12.按下 [ 确认编辑结束 ] 对话框的 [ 结束 ] 按键后结束编辑。
