5.MDW/PDW SYS-XP243-2.2S
312 XP-242E/243E 系统手册
备注 ) 可以提高电极部分与元件主体部分比较相对暗的元件 （Vision Type10）的识别率。
增加了固有值 「＿ VT10RecoverySearch」，（有必要重新接通电源）
0：在 Vision Type10 上变更识别方法不进行重新检查。
1：在 Vision Type10 上变更识别方法进行重新检查。（默认值）
注意 ) 在固有值 「＿ VT10RecoverySearch」中设定 1 时，变更了设定方法并重新进行了检查，到判
定为止需要花一些时间 ( 识别成功时的影像处理基本没有变化，识别不成功时再次进行检查时
的时间会使影像处理产生多余的时间 )。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 313

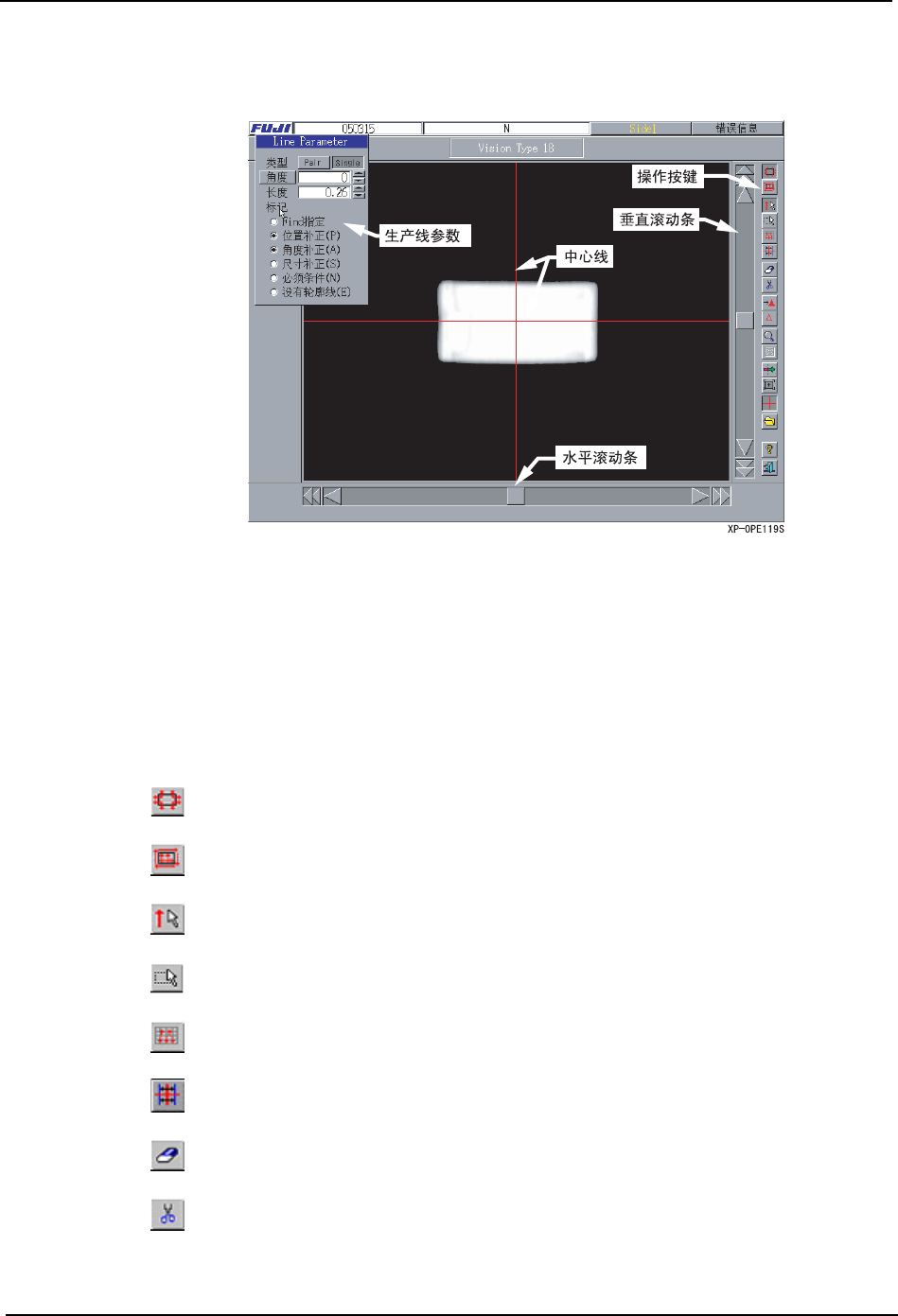

5.4.3 用 Vision Type18 编辑
Vision Type18 是用 「查找线」进行影像处理的模板。
生产线参数 ……显示·设定查找线。
操作按键 ……由按键执行编辑的各个功能。
中心线 ……是影像的中心。
垂直滚动条 ……在垂直方向移动影像时使用。
水平滚动条 ……在水平方向移动影像时使用。
是定位生产线模式，显示出定位生产线用的生产线参数。
是检查查找线模式，显示出检查查找线用的生产线参数。检查查找线不能
设定为 Find，[Find 全解除 ]、[Find 指定模式 ] 的按键无效。
是生产线输入模式。
是变更选择生产线 （可以为复数）参数的模式。
是自动生成模式。
再次用向导进行卡尺测定。
消去查找线。
全部消去激活的查找线。
5.MDW/PDW SYS-XP243-2.2S
314 XP-242E/243E 系统手册
单击查找线，选择为进行 Find 的设定 / 解除的模式。
从所有的 Find 的设定查找线。
以指定的中心点为基准扩大·缩小显示影像。用左击扩大、用右击缩小。
显示画面被扩大时，将画面返回到初始倍率。
尽量使轮廓线到中心而自动调整查找线的位置。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
设定中心线的显示·非显示。
加载模板文件。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
