SYS-XP243-2.2S 5.MDW/PDW XP-242E/243E 系统手册 321 5 . 显 示 出[扫 描 区 域]对 话 框 。 初期状态是 「自动状态」 处于选择状态， 自动地计算出扫描区域， 在画面上显示出矩形。 要变更扫描区域时，选择直接输入 后变更数值或者拖动矩形。 设定范围：长边 0.0 ～ 170.0 短边 0.0 ～ 47.0 6. 确认扫描区域后，按下 [ 下一步 ] 按键。 7. 显示出 [ 相机位置 …
5.MDW/PDW SYS-XP243-2.2S
320 XP-242E/243E 系统手册

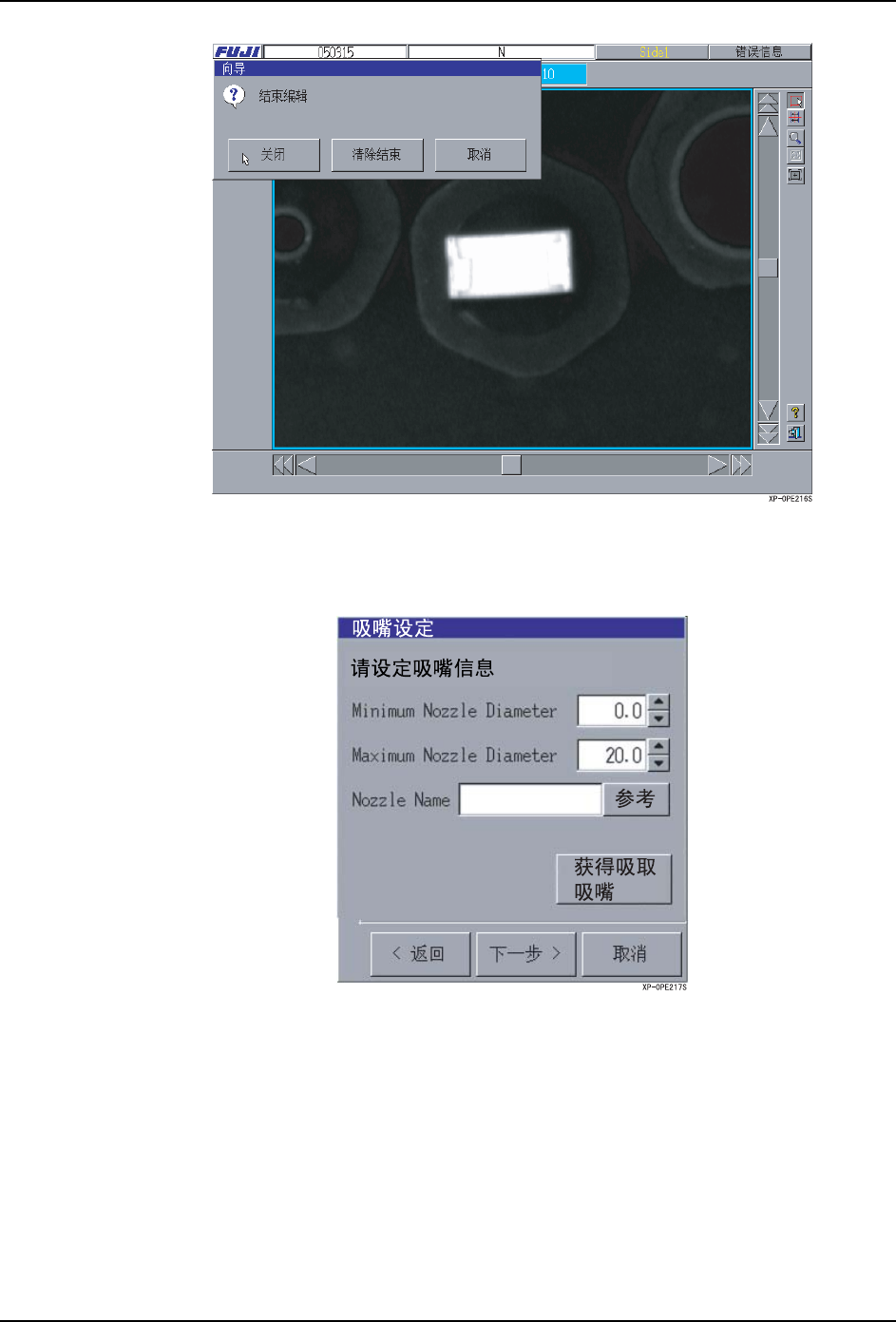

4. 显示出 [ 吸嘴设定 ] 对话框。
设定吸取使用的编辑模板的元件时的吸嘴信息。按下 [ 参考 ] 按键后，显示出 [ 选择吸
嘴 ] 画面。输入吸嘴信息或者选择后，按下 [ 下一步 ] 按键。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 321

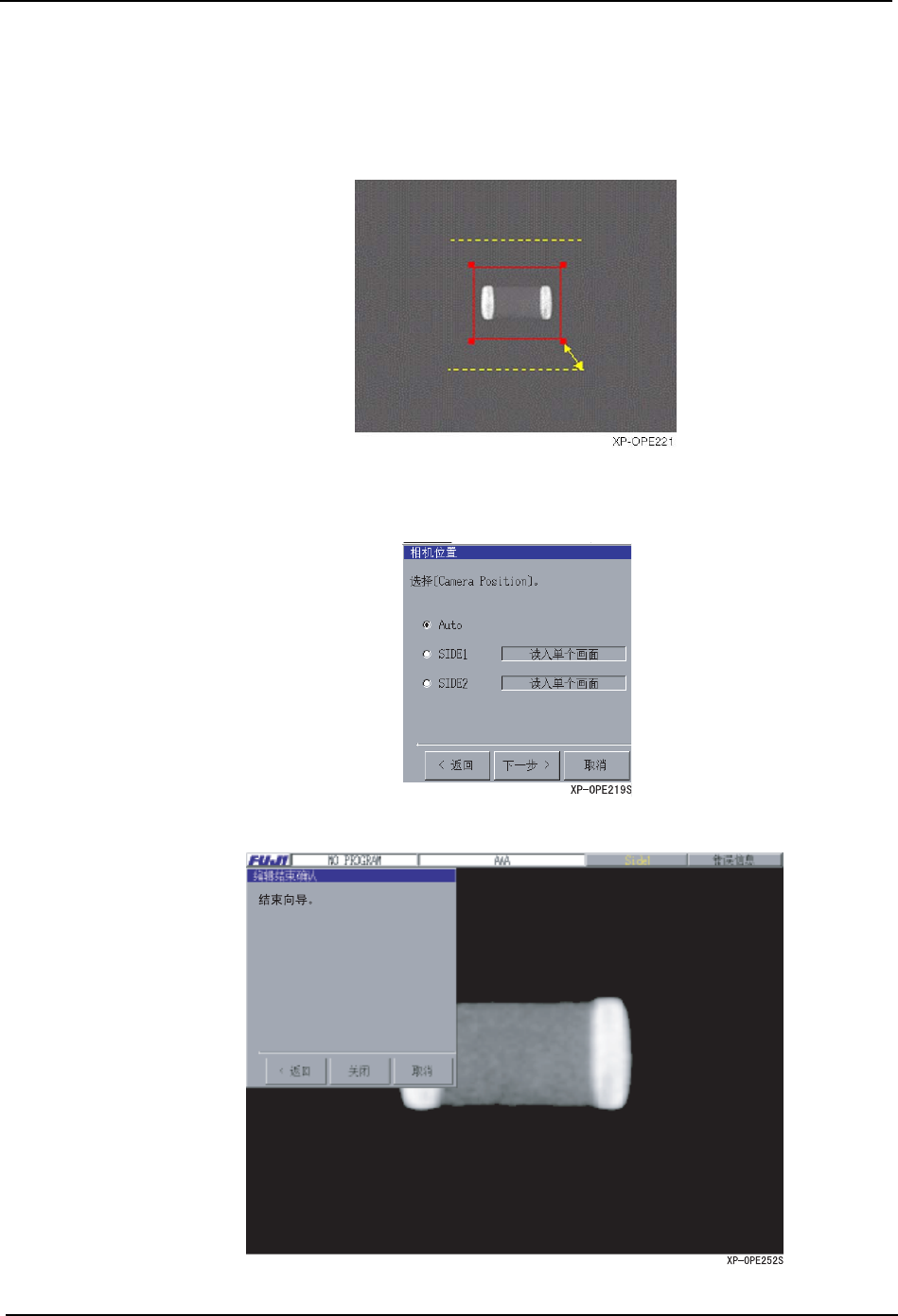

5. 显示出[扫描区域]对话框。
初期状态是「自动状态」处于选择状态，自动地计算出扫描区域，在画面上显示出矩形。
要变更扫描区域时，选择直接输入后变更数值或者拖动矩形。
设定范围：长边 0.0 ～ 170.0
短边 0.0 ～ 47.0
6. 确认扫描区域后，按下 [ 下一步 ] 按键。
7. 显示出 [ 相机位置 ] 对话框。选择相机后按下 [ 下一步 ] 按键。默认值选择为「Auto」。
8. 按下 [ 确认编辑结束 ] 对话框的 [ 结束 ] 按键后结束编辑。
5.MDW/PDW SYS-XP243-2.2S
322 XP-242E/243E 系统手册
5.4.4 用 Vision Type19 编辑
Vision Type19 可以将进行影像处理的模板从 「查找线」、「引脚要素」、「锡球要素」中选
择。
备注 ) 锡球要素的编辑只有在要素处于元件主体内侧时可以编辑。
各个要素的编辑通过选择在编辑画面右上的模式按键进行。
Vision Type 19 的编辑方法与使用 「查找线」、「引脚要素」、「锡球要素」的其他 Vision
Type 一样，在编辑的最后，选择在元件识别处理过程中将元件的中心作为模板的识别处理
结果还是作为要素的识别处理结果显示 ［Parts Positionning Mode］对话框这一点上是不
同的，Vision Type19 在最后请选择定位方法。
