5.4.4 用 Vision Type19 编辑
Vision Type19 可以将进行影像处理的模板从 「查找线」、「引脚要素」、「锡球要素」中选
择。
备注 ) 锡球要素的编辑只有在要素处于元件主体内侧时可以编辑。
各个要素的编辑通过选择在编辑画面右上的模式按键进行。

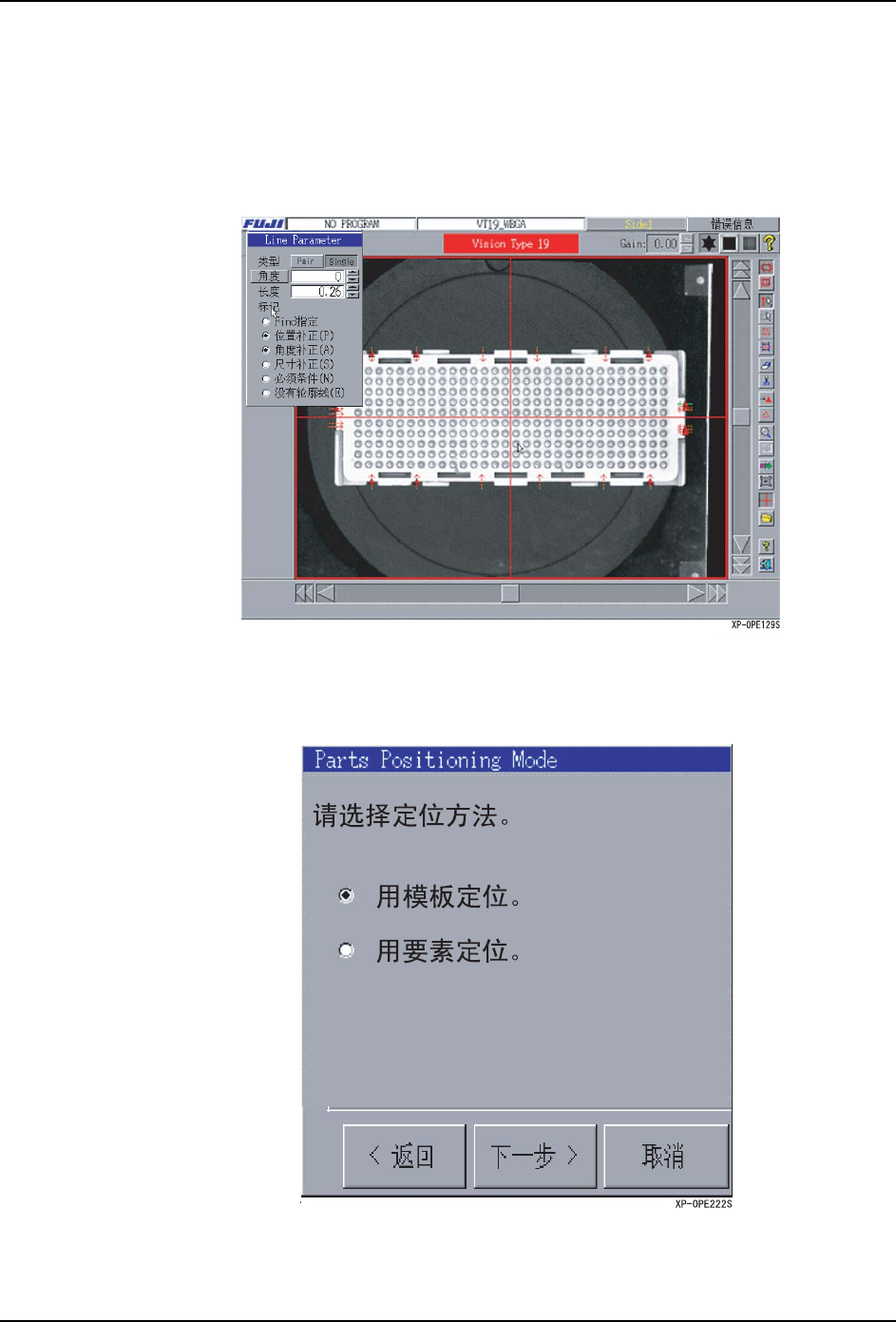

Vision Type 19 的编辑方法与使用 「查找线」、「引脚要素」、「锡球要素」的其他 Vision
Type 一样，在编辑的最后，选择在元件识别处理过程中将元件的中心作为模板的识别处理
结果还是作为要素的识别处理结果显示 ［Parts Positionning Mode］对话框这一点上是不
同的，Vision Type19 在最后请选择定位方法。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 323
查找线编辑模式
查找线的编辑操作与 Vision Type18 相同。
详细请参考 「5.4.3 用 Vision Type18 编辑」。
5.MDW/PDW SYS-XP243-2.2S
324 XP-242E/243E 系统手册
引脚要素编辑模式
引脚要素的编辑操作 , 除去 「Parts Positionning Mode」的设定，与 Vision Type20、100
相同。
详细请参考 「5.4.5 用 Vision Type20 编辑」。
在 Vision Type19的[引脚要素]输入对话框中，设置有[详细]按键。
按下 [ 详细 ] 按键后显示出基本设定以外的输入项目。此外，在 Vision Type19 上可以选择
「PPattern」。
