5.MDW/PDW SYS-XP243-2.2S
330 XP-242E/243E 系统手册

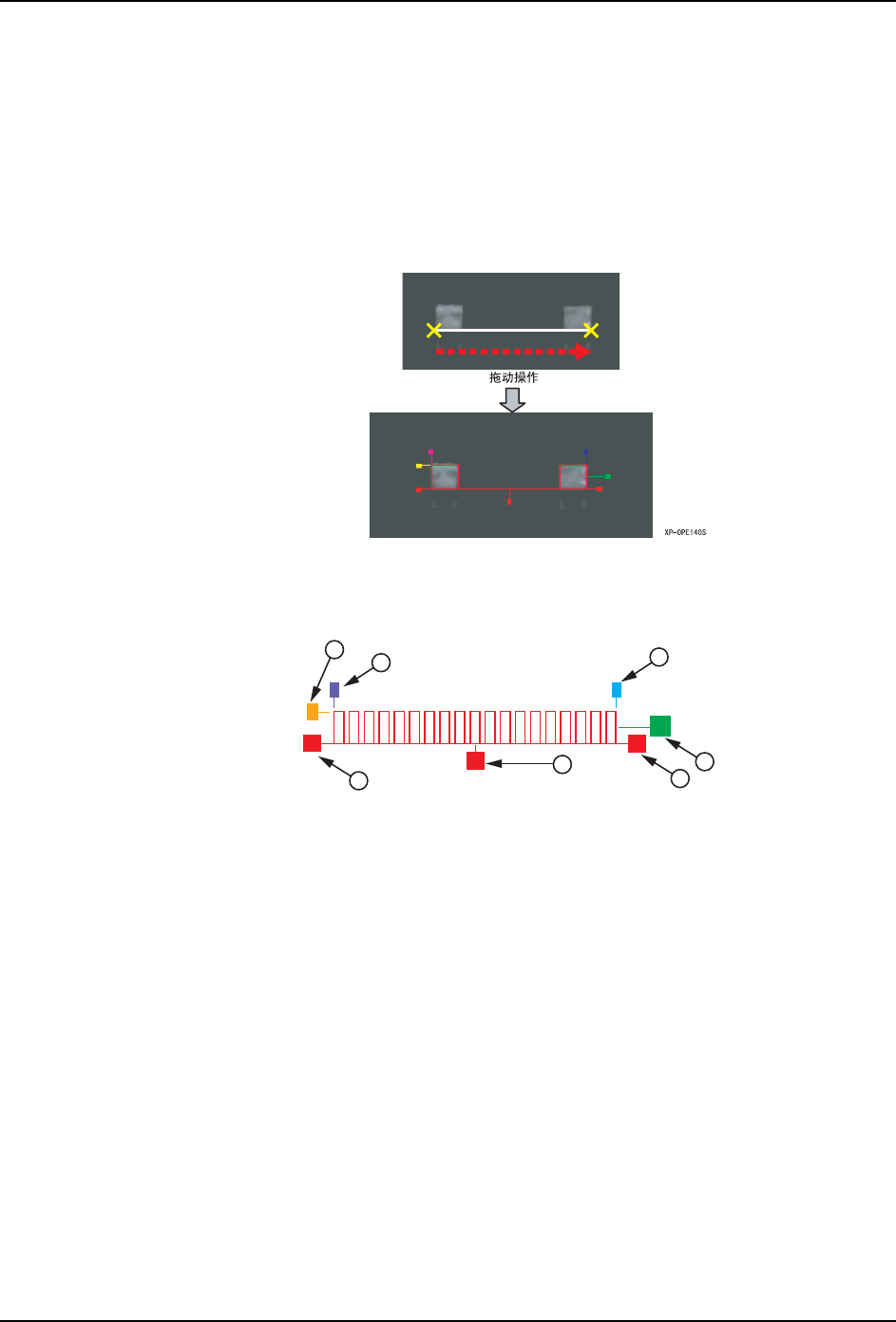

2. 在水平方向 （0°，180°）或者垂直方向 （90°，270°）上用表示要素方向的 2 点之
间的拖动进行输入。
解除拖动后画出图形形状。
3. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
4. 操作要素手柄，编辑要素。
·复制 复制选择的要素数据。
（复制数据：位置公差值、宽度、长度、Result、长度公差值、
间距）
·Result 设定选择的要素数据的 Result 信息。
①要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 Y 方向的基准线。
②要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 X 方向的基准线。
③引脚数
（绿色的手柄）
将手柄向左右方向拖动可以增减引脚数。
左端固定时中心位置也随其一起移动。
④引脚长度
（黄色的手柄）
将手柄向上下方向拖动可以变更引脚长度。
⑤引脚宽度
（粉红色的手柄）
将手柄向左右方向拖动可以变更引脚宽度。
⑥引脚间距
（黄色的手柄）
将手柄向左右方向拖动可以变更引脚间距。
左端固定时中心位置也随其一起移动。
引脚数为 1 根时不能操作。
1
1
2
3
4
5
6
XP-OPE180
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 331

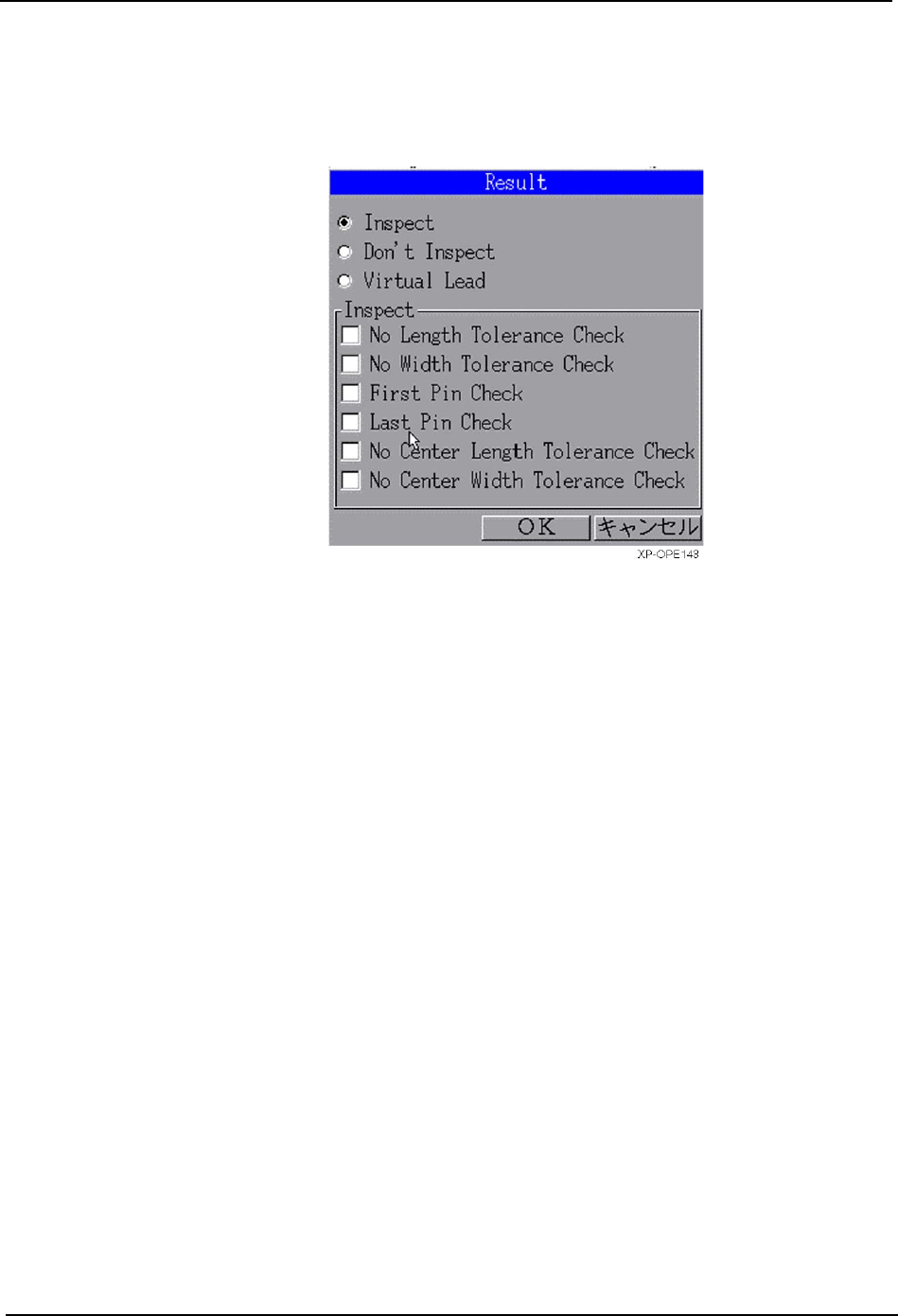

引脚影像处理时的检查内容设定 （Result）
在 [ 引脚要素 ] 对话框上按下 [Result] 按键后打开 [Result] 对话框，显示出引脚影像处理
时的检查内容。
「Inspect」栏的项目设定是从上述 3 个项目中选择 Inspect 时有效的项目。
·Inspect 在影像处理时选择通常的元件。
·Don’t Inspect 不进行影像处理。
·Virtual Lead 检查在元件数据中记载的引脚在不应该存在的范围内确实没有引
脚的功能。
「Inspect」栏
·No Length
Tolerance Check
不进行引脚长度的误差检查。
·No Width
Tolerance Check
不进行引脚宽度的误差检查。
·First Pin Check 从左到右进行影像处理时最初找到的引脚的左边或者从上到下进
行影像处理时最后找到的引脚的下面确实没有引脚的功能。
·Last Pin Check 从左到右进行影像处理时最后找到的引脚的右边或者从上到下进
行影像处理时最后找到的引脚的下面确实没有引脚的功能。
·No Center Length
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影像的引脚中心
的长度误差检查。
·No Center Width
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影像的引脚中心
的宽度误差检查。
5.MDW/PDW SYS-XP243-2.2S
332 XP-242E/243E 系统手册
影像处理
1. 按下下图，进行影像位置补正。
使用作成的要素进行影像识别，显示出是否进行中心点补正的询问信息。。
2. 按下下图，进行数据检查。
OK 时从编辑画面进入到下一个向导。
当有引脚宽度比间距大的要素时，不能保存编辑的要素数据。请废弃数据结束编辑或者修正
要素数据。
此时出现以下的警告信息。
要素数据有 2 个以下时显示出以下的警告信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
此时，在要素数据的 Result 上进行影像处理的要素指定没有 2 个以上时会出现以
下的信息。
