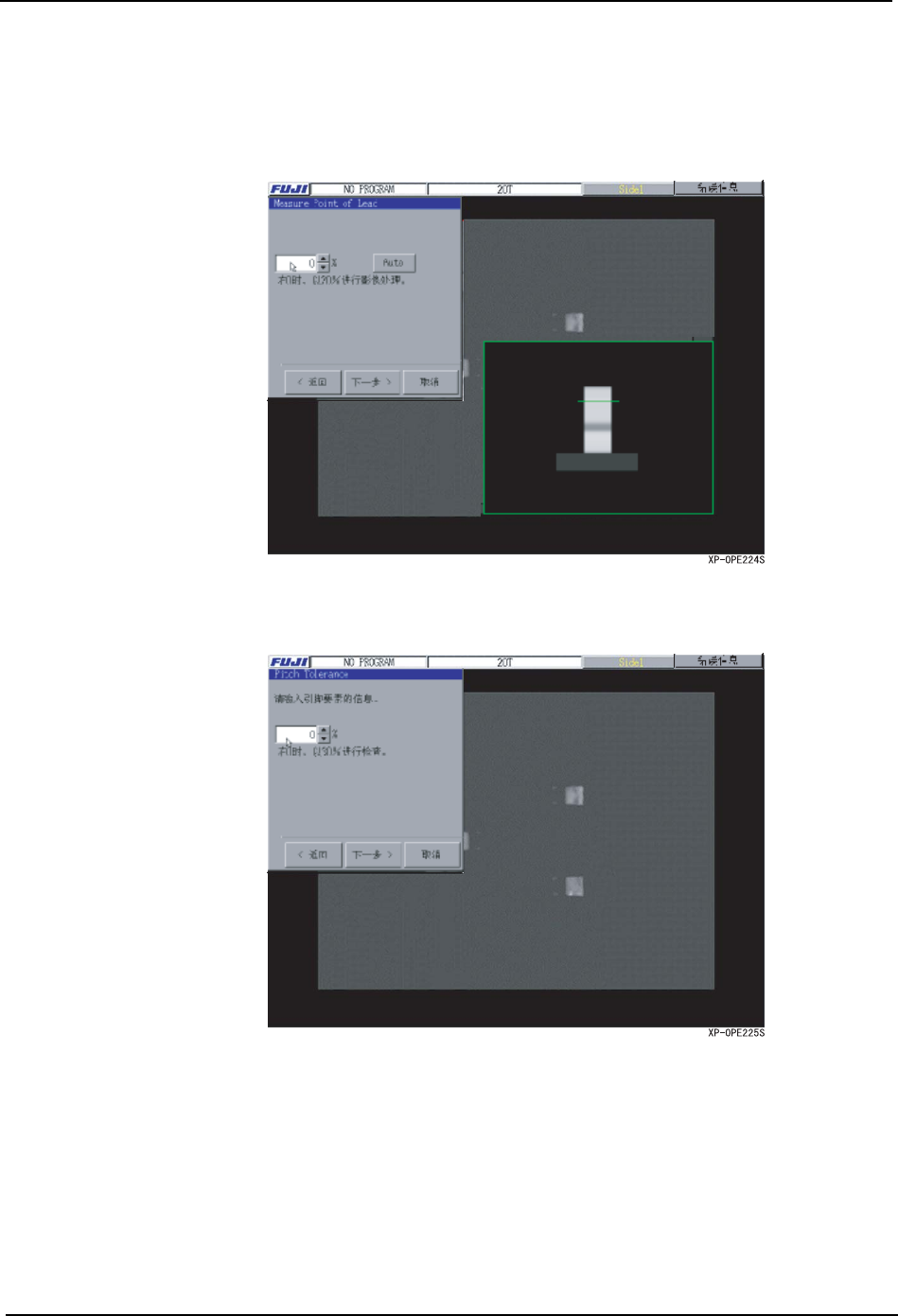

8. 显示出 ［Measure Point of Lead］对话框。
从编辑影像测定引脚要素的亮度，在画面右下方显示出一根虚拟的针。根据必要可以设
定识别引脚的位置。
设定的部分由绿线进入。另外，按下［Auto］按键后，机器求出推荐值后可以自动设定。
设定后，按下 ［下一步］按键。
9. 显示出 ［Pitch Tolerance］对话框。
根据需要可以设定引脚要素的间距公差值，按下 ［下一步］按键。
5.MDW/PDW SYS-XP243-2.2S
336 XP-242E/243E 系统手册
10.已经设定固有值 _Coplanarity 「1」时 , 显示出 ［引脚浮起检查］对话框。（选项）
在最初的项目 「引脚浮起检查」上选择 ［有效］后，可以使用检测出水平方向的弯曲的
功能。输入必要的项目，按下 ［下一步］按键。
备注 ) 为了进行这个检查，需要有连续 5 根以上的间距的引脚。
要在创建 Part Type 后实施引脚浮起检查时，在下面的「元件图形编辑画面」上请按下［引
脚浮起检查］按键。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 337
显示出以下的检查结果。
11.按下 [ 确认编辑结束 ] 对话框的 [ 结束 ] 按键后结束编辑。
