SYS-XP243-2.2S 5.MDW/PDW XP-242E/243E 系统手册 337 显示出以下的检查结果。 11.按下 [ 确认编辑结束 ] 对话框的 [ 结束 ] 按键后结束编辑。
5.MDW/PDW SYS-XP243-2.2S
336 XP-242E/243E 系统手册

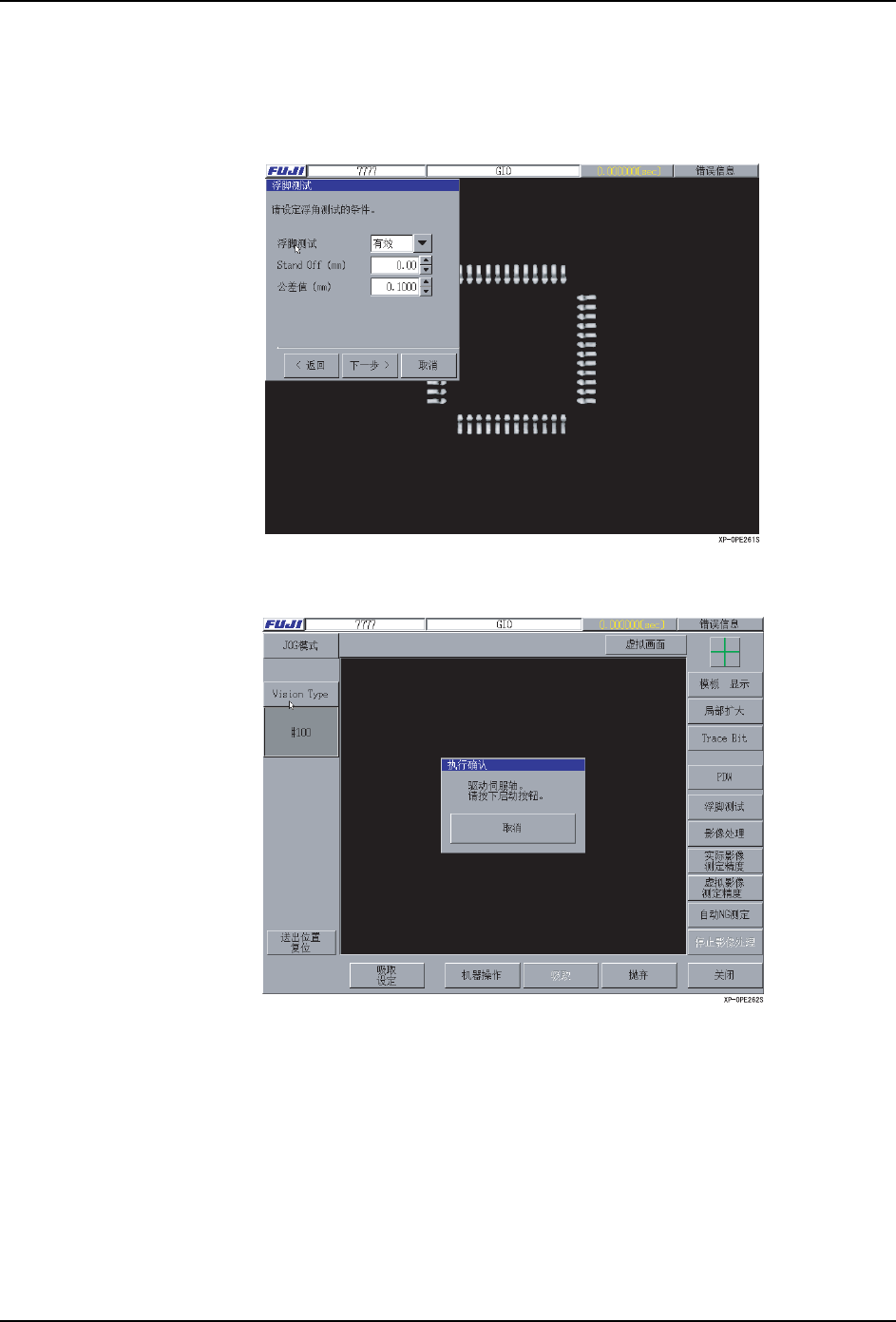

10.已经设定固有值 _Coplanarity 「1」时 , 显示出 ［引脚浮起检查］对话框。（选项）
在最初的项目 「引脚浮起检查」上选择 ［有效］后，可以使用检测出水平方向的弯曲的
功能。输入必要的项目，按下 ［下一步］按键。
备注 ) 为了进行这个检查，需要有连续 5 根以上的间距的引脚。
要在创建 Part Type 后实施引脚浮起检查时，在下面的「元件图形编辑画面」上请按下［引
脚浮起检查］按键。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 337

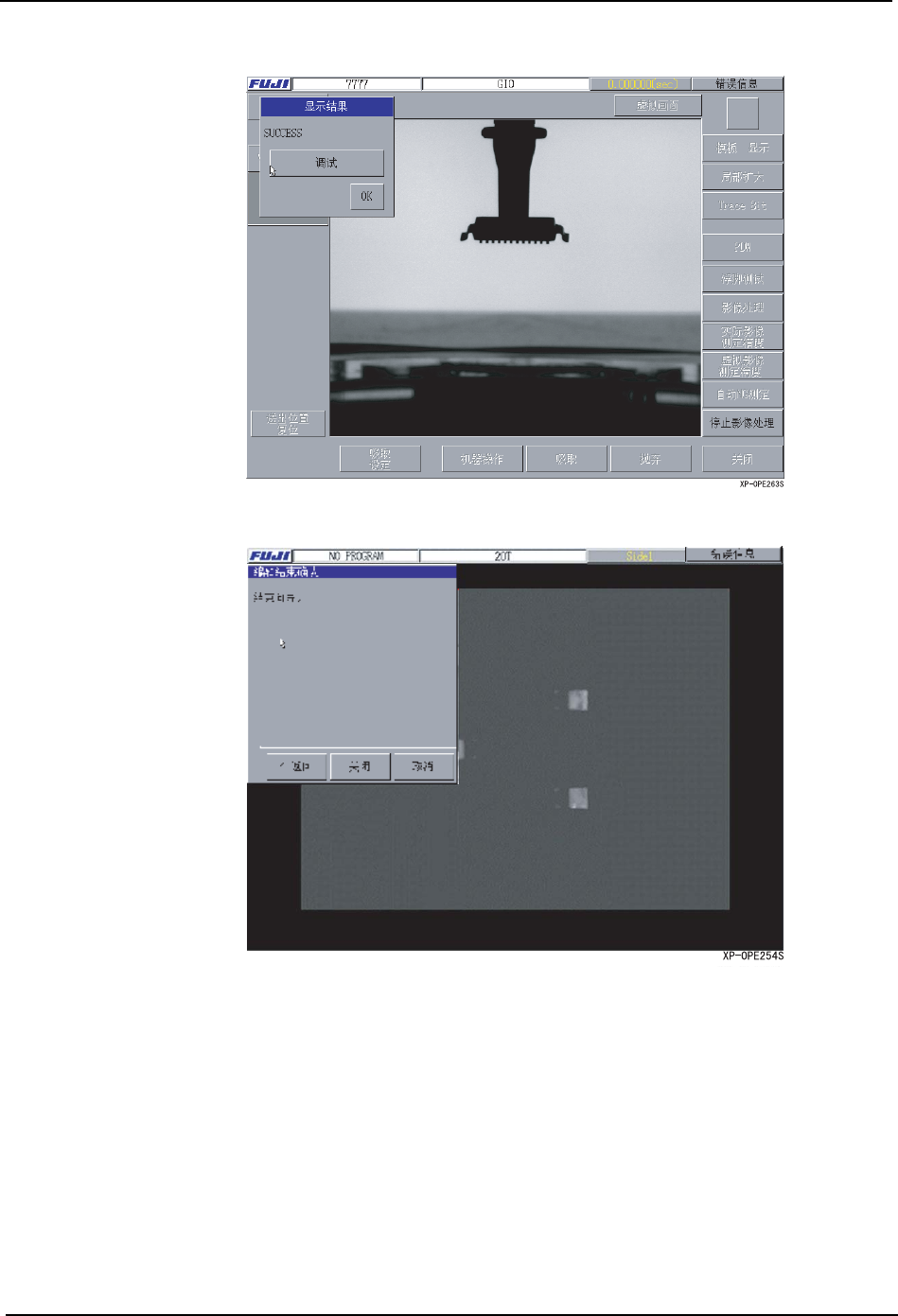

显示出以下的检查结果。
11.按下 [ 确认编辑结束 ] 对话框的 [ 结束 ] 按键后结束编辑。
5.MDW/PDW SYS-XP243-2.2S
338 XP-242E/243E 系统手册
5.4.6 用 Vision Type100 编辑
Vision Type100 可以进行引脚要素的设定、生成。
编辑的单位以称作为要素的引脚群组单位进行，必须有 5 根 （引脚有 1 根也可以）以上引
脚的要素。
按键说明
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
以指定的中心点为基准扩大·缩小显示影像。用左击扩大、用右击缩小。
显示画面被扩大时，将画面返回到初始倍率。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
