5.MDW/PDW SYS-XP243-2.2S 352 XP-242E/243E 系统手册由要素手柄进行手工输入 1. 按下下图，进入引脚要素模式。已经输入有要素的时候，单击要素后显示出手柄，在 [ 引脚要素 ] 对话框中显示出各个数值。 ·Side No . 可以变更选择中的要素的 Side 的号码。（0 ～ 3） Side No 如下图所示以箭头的方向为基准。 ·引脚数以一个要素为单位输入引脚数。（1 ～ 12…

SYS-XP243-2.2S 5.MDW/PDW

XP-242E/243E 系统手册 351

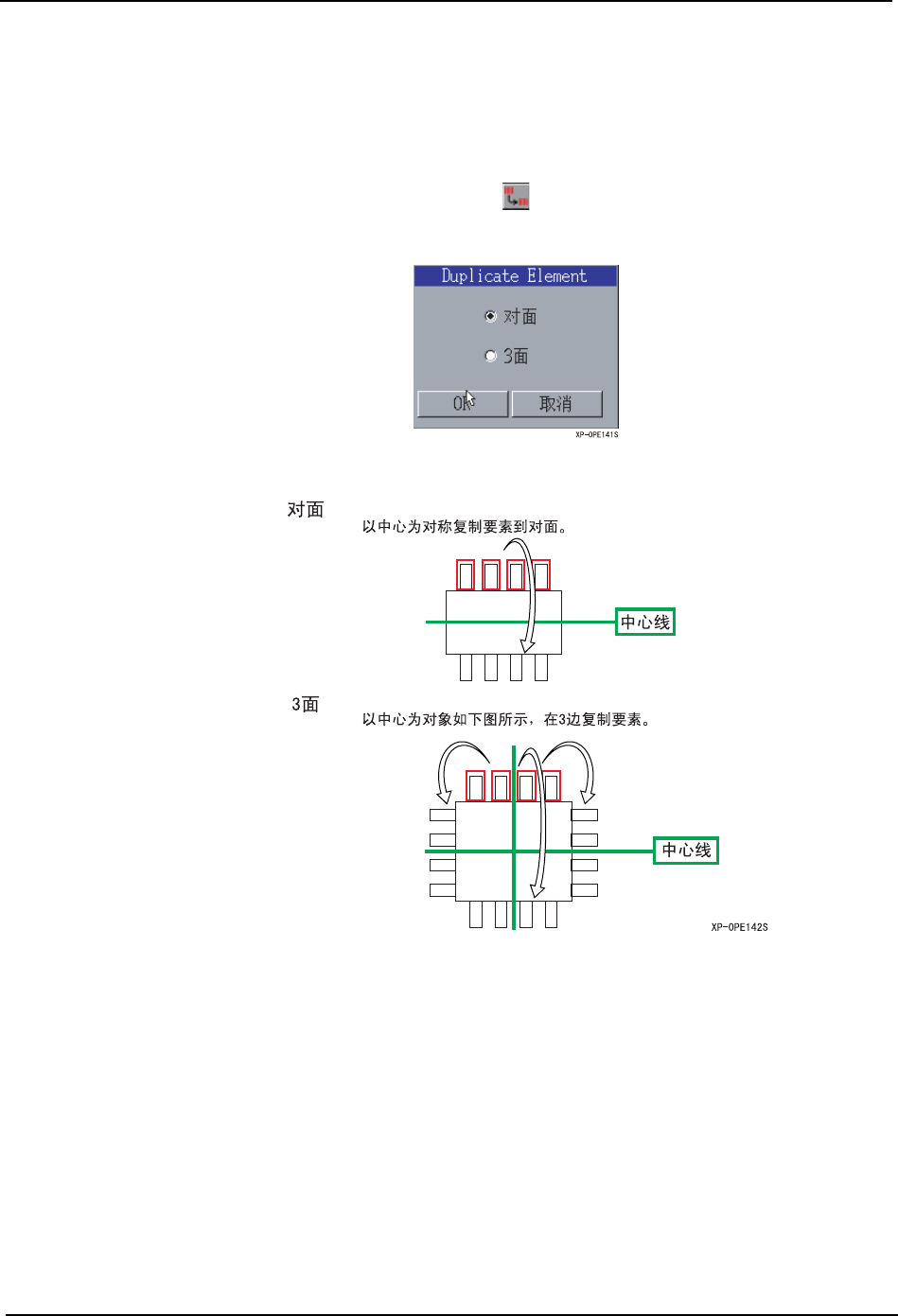

作成要素的复制

1. 选择要复制的要素数据。

2. 按下下图。进入复制模式。

显示出 [Duplicate Element] 对话框。

3. 将要复制的 Side 从「对面」、「3 面」中选择。

5.MDW/PDW SYS-XP243-2.2S

352 XP-242E/243E 系统手册

由要素手柄进行手工输入

1. 按下下图，进入引脚要素模式。

已经输入有要素的时候，单击要素后显示出手柄，在[引脚要素] 对话框中显示出各个数值。

·Side No. 可以变更选择中的要素的 Side 的号码。（0 ～ 3）　

Side No 如下图所示以箭头的方向为基准。

·引脚数以一个要素为单位输入引脚数。（1 ～ 128）

·X 位置，Y 位置显示要素的基准单位。拖动手柄后显示的数值也变化。

按下按键后进行影像处理，自动设定 X、Y 的数值。（-99.99 ～

99.99）

·位置公差设定引脚弯曲的公差值（LeadCenterTolerance）。（0.000 ～

99.999）

·间距设定引脚的间距。拖动手柄后间距自动地变更。

按下按键后进行选择的要素的影像处理，显示出间距的平均值。

（0.000 ～ 99.999）

·引脚宽度输入引脚的宽度。拖动手柄后宽度自动地变更。

按下按键后进行选择的要素的影像处理，显示出引脚宽度的平均

值。（0.000 ～ 99.999）

·引脚长度输入引脚的长度。拖动手柄后长度自动地变更。

按下按键后进行选择的要素的影像处理，显示出引脚长度的平均

值。（0.000 ～ 99.999）

·长度公差设定引长度的公差值（LeadCenterTolerance）。（0.000 ～

99.999）

·｝进行设定的要素的影像处理，一次性处理要素中心位置·引脚间

距·引脚宽度并显示数值。

SYS-XP243-2.2S 5.MDW/PDW

XP-242E/243E 系统手册 353

2. 在水平方向（0°，180°）或者垂直方向（90°，270°）上用表示要素方向的 2 点之

间的拖动进行输入。

解除拖动后画出图形形状。

3. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。

4. 操作要素手柄，编辑要素。

·复制复制选择的要素数据。

（复制数据：位置公差值、宽度、长度、Result、长度公差值、

间距）

·Result 设定选择的要素数据的 Result 信息。

①要素的移动

（红色的手柄）

拖动手柄可以向要素的 X,Y 方向移动。

表示 Y 方向的基准线。

②要素的移动

（红色的手柄）

拖动手柄可以向要素的 X,Y 方向移动。

表示 X 方向的基准线。

③引脚数

（绿色的手柄）

将手柄向左右方向拖动可以增减引脚数。

左端固定时中心位置也随其一起移动。

④引脚长度

（黄色的手柄）

将手柄向上下方向拖动可以变更引脚长度。

⑤引脚宽度

（粉红色的手柄）

将手柄向左右方向拖动可以变更引脚宽度。

⑥引脚间距

（黄色的手柄）

将手柄向左右方向拖动可以变更引脚间距。

左端固定时中心位置也随其一起移动。

引脚数为 1 根时不能操作。

XP-OPE180
