SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 365

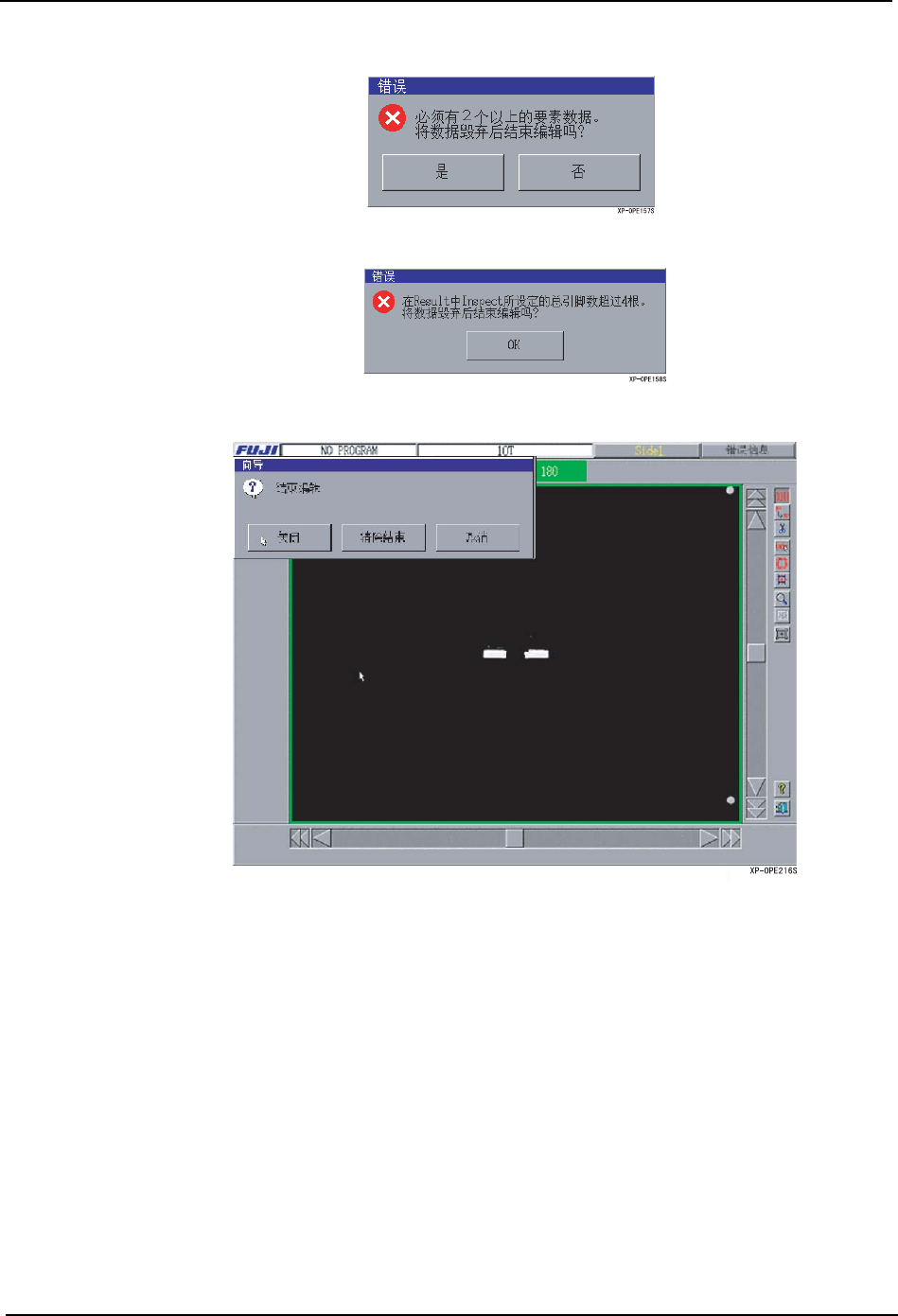

要素数据的总引脚数不满 2 根时，显示出以下的警告信息。
要素数据的总引脚数超过 4 根时，显示出以下的警告信息。
3. OK 时请按下 [ 结束 ] 按键。从编辑画面进入到下一个向导。
5.MDW/PDW SYS-XP243-2.2S
366 XP-242E/243E 系统手册

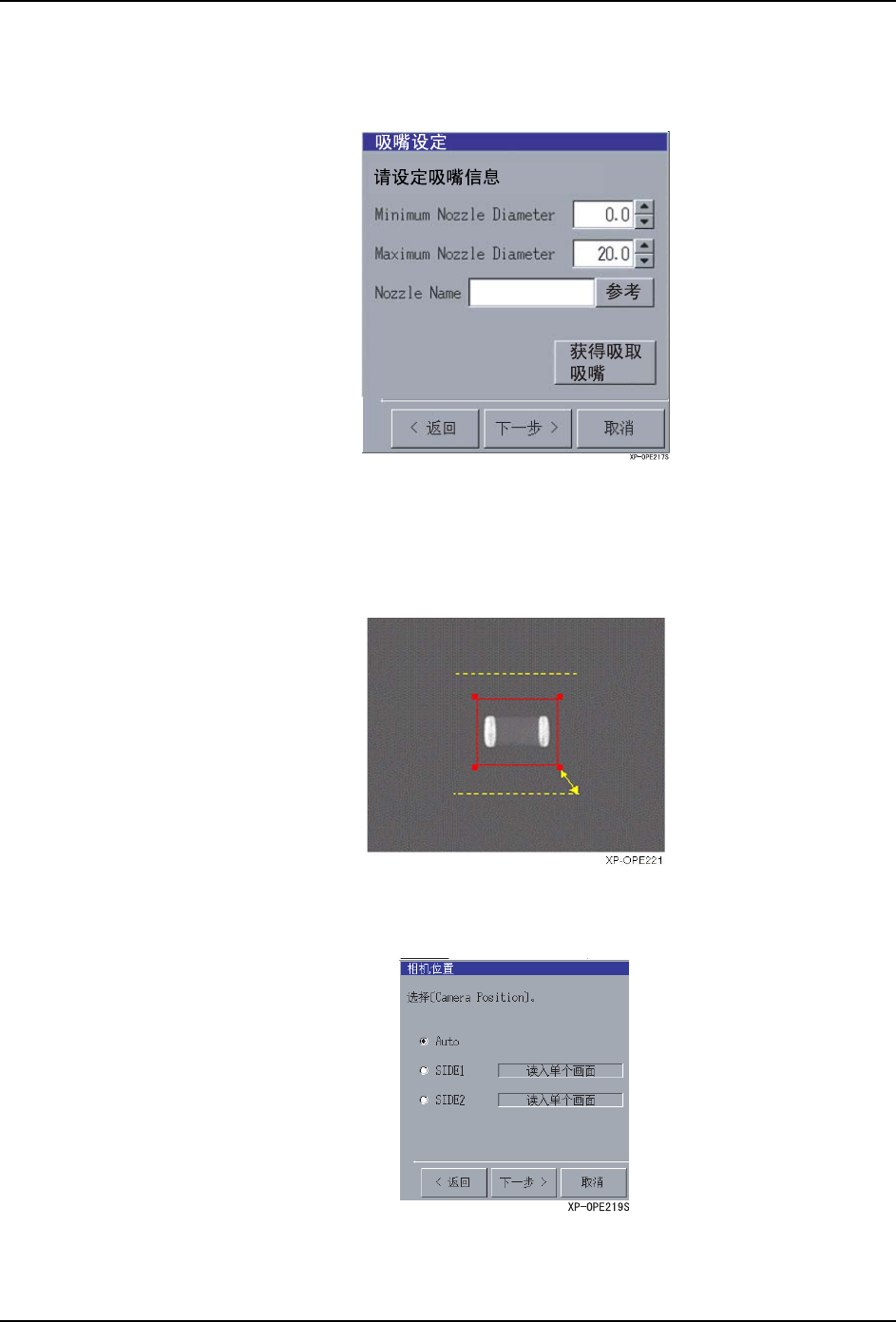

4. 显示出 [ 吸嘴设定 ] 对话框。
设定吸取使用的编辑模板的元件时的吸嘴信息。按下 [ 参考 ] 按键后，显示出 [ 选择吸
嘴 ] 画面。输入吸嘴信息或者选择后，按下 [ 下一步 ] 按键。
5. 显示出 [ 扫描区域 ] 对话框。
初期状态是「自动状态」处于选择状态，自动地计算出扫描区域，在画面上显示出矩形。
要变更扫描区域时，选择直接输入后变更数值或者拖动矩形。
设定范围：长边 0.0 ～ 170.0
短边 0.0 ～ 47.0
6. 确认扫描区域后，按下 [ 下一步 ] 按键。
7. 显示出 [ 相机位置 ] 对话框。选择相机后按下 [ 下一步 ] 按键。默认值选择为「Auto」。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 367
8. 显示出 ［Pitch Tolerance］对话框。
根据需要可以设定引脚要素的间距公差值，按下 ［下一步］按键。
9. 按下 [ 确认编辑结束 ] 对话框的 [ 结束 ] 按键后结束编辑。
