5.MDW/PDW SYS-XP243-2.2S 370 XP-242E/243E 系统手册 4. 在作成的矩形内用拖动识别引脚 ，自动生成要素。 5. 有必要时再次进行卡尺测定，进 行元件影像的位置或者倾斜度的补正 。 由要素手柄进行手工输入 1. 按下下图，进入锡球要素模式。 显示出 [ 锡球要素 ] 对话框。 锡球要素最大可以注册 128 个。注册数显示在对话框的标题部分。 ·种类： 指定要素的种类。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 369
由全自动输入模式输入
请使用在元件主体的一边上只存在一个要素的元件。
1. 按下下图。由影像处理自动生成引脚要素。
2. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
由自动输入模式输入

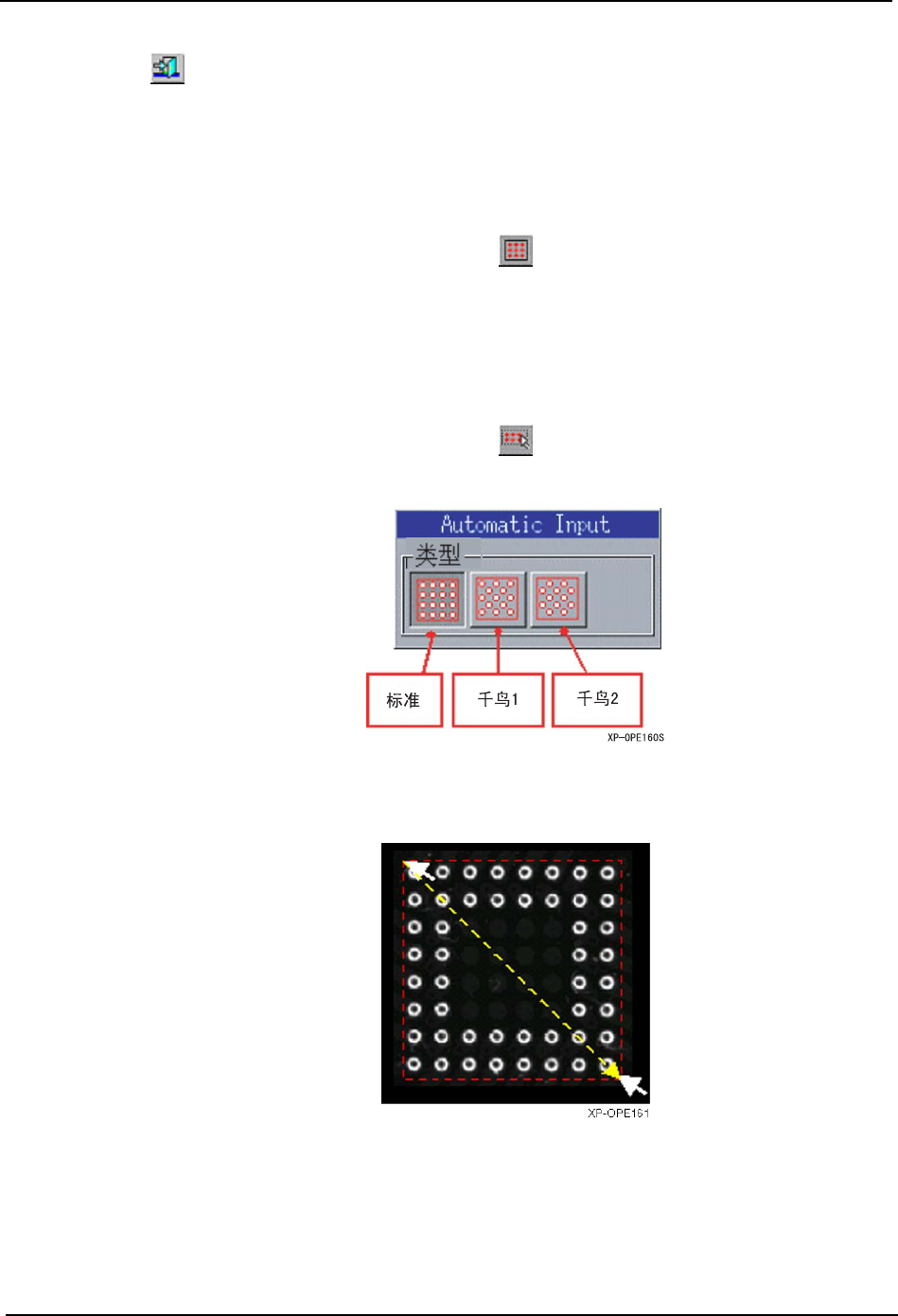

1. 按下下图。进入引脚要素自动输入模式。
显示出 [Automatic Input] 对话框。
2. 用 [Side No.] 按键指定输入的引脚方向。
3. 在元件影像的引脚上用鼠标斜向拖动。
进行数据检查，OK 时从编辑画面进入到下一个向导。
5.MDW/PDW SYS-XP243-2.2S
370 XP-242E/243E 系统手册
4. 在作成的矩形内用拖动识别引脚，自动生成要素。
5. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
由要素手柄进行手工输入
1. 按下下图，进入锡球要素模式。显示出 [ 锡球要素 ] 对话框。
锡球要素最大可以注册 128 个。注册数显示在对话框的标题部分。
·种类： 指定要素的种类。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 371
·锡球数X/锡球数X 将锡球数在X方向、Y方向上输入。（0～128）
·X 位置，Y 位置 : 将要素的中心坐标以从元件中心开始到 X、Y 坐标的距离输入。
（-99.99 ～ 99.99mm）
·间距 X/ 间距 Y: 输入锡球的间隔。（0.000 ～ 99.999mm）
·尺寸： 输入锡球的尺寸。（0.000 ～ 99.999mm）
·｝ 进行设定的要素的影像处理，一次性处理要素中心位置·引脚
间距·引脚宽度并显示数值。
·位置公差： 设定要素的中心位置的容许公差。（0.001 ～ 99.999）
