xp243 系统手册 - 第386页
5.MDW/PDW SYS-XP243-2.2S 374 XP-242E/243E 系统手册 7. 在设定完的要素上输入要 素时，一边按下 Shift 按 键一边单击。选择操作变为无效后可 以进行输入处理。 现有要素的一次性编辑 在此模式上，手柄不显示在选择 的要素上。编辑在 [ 锡球要素 ] 对话框上进行。 1. 按下下图，进入要素一次性变更 模式。 2. 将编辑的要素用鼠标的拖动操作 或者单击进行选择。 备注 ) 在此模式上不显示移…
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 373

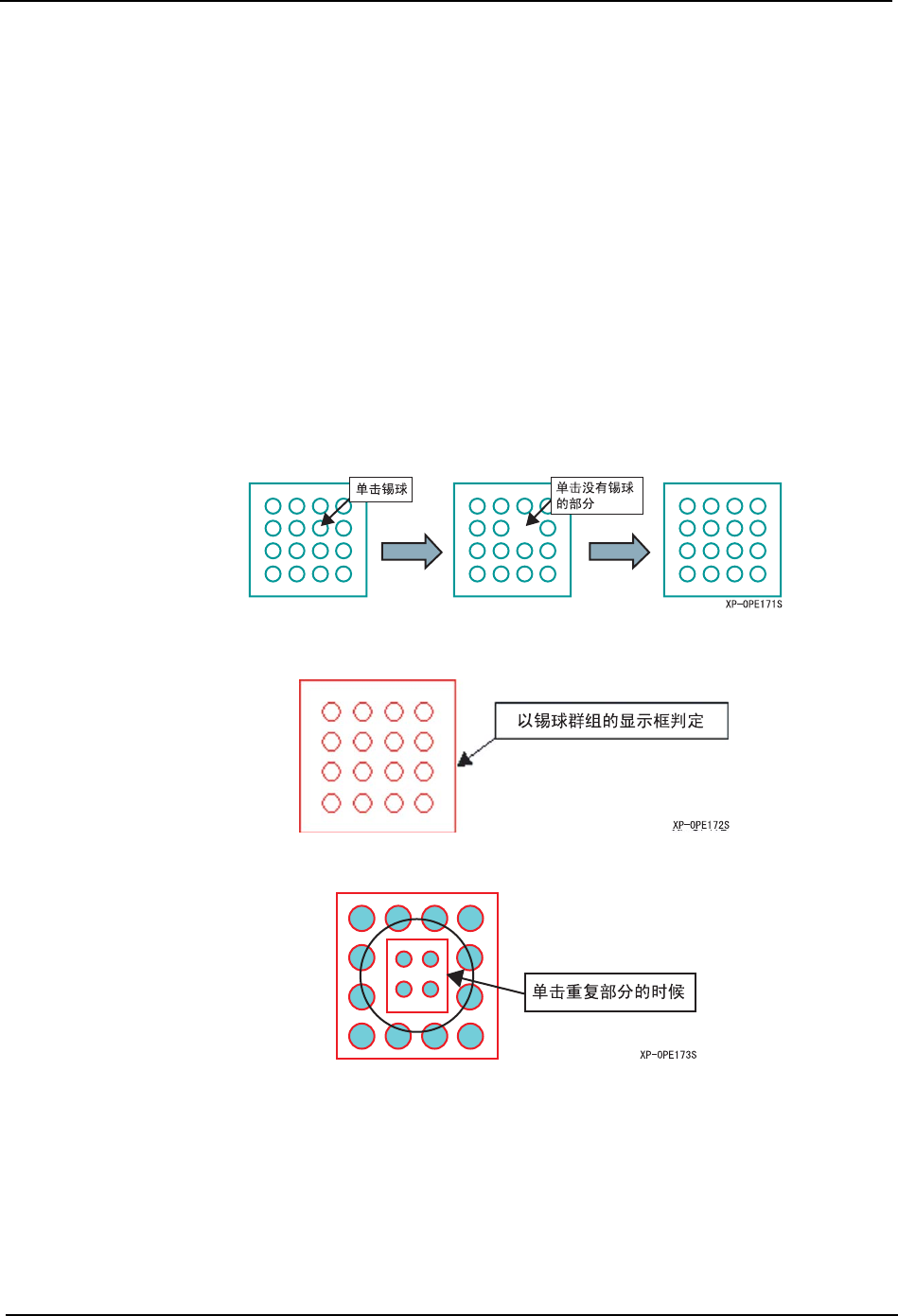

5. 用 [ 锡球设定 ] 按键或者单击指定锡球的有无。单击锡球要素内的锡球部分，可以使锡
球有无 ON/OFF。
6. 选择要素时，单击设定完的要素框内。要素数据处于选择状态后显示出手柄。
备注 ) 复数的要素重复时，每次单击时对象要素进行切换。
注意 ) 复数的要素重复时，因为有锡球有无的 ON/OFF, 请注意单击的位置。
②要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 X 轴方向的基准线。
③锡球数 Y
（绿色的手柄）
将手柄向上下方向拖动可以增减锡球数。
上端固定时向下方向增减锡球数。
④锡球数 X
（绿色的手柄）
将手柄向左右方向拖动可以增减锡球数。
左端固定时向右方向增减锡球数。
⑤锡球间距 Y
（蓝色的手柄）
将手柄向上下方向拖动可以变更锡球间距 Y。
上端固定时向下方向变更间距。
⑥锡球间距 X
（蓝色的手柄）
将手柄向左右方向拖动可以变更锡球间距 X。
上端固定时向右方向变更间距。
⑦锡球尺寸
（粉红色的手柄）
将手柄向左右方向拖动可以变更锡球尺寸。
从锡球中心向左右增减。
XP-OPE171
5.MDW/PDW SYS-XP243-2.2S
374 XP-242E/243E 系统手册
7. 在设定完的要素上输入要素时，一边按下 Shift 按键一边单击。选择操作变为无效后可
以进行输入处理。

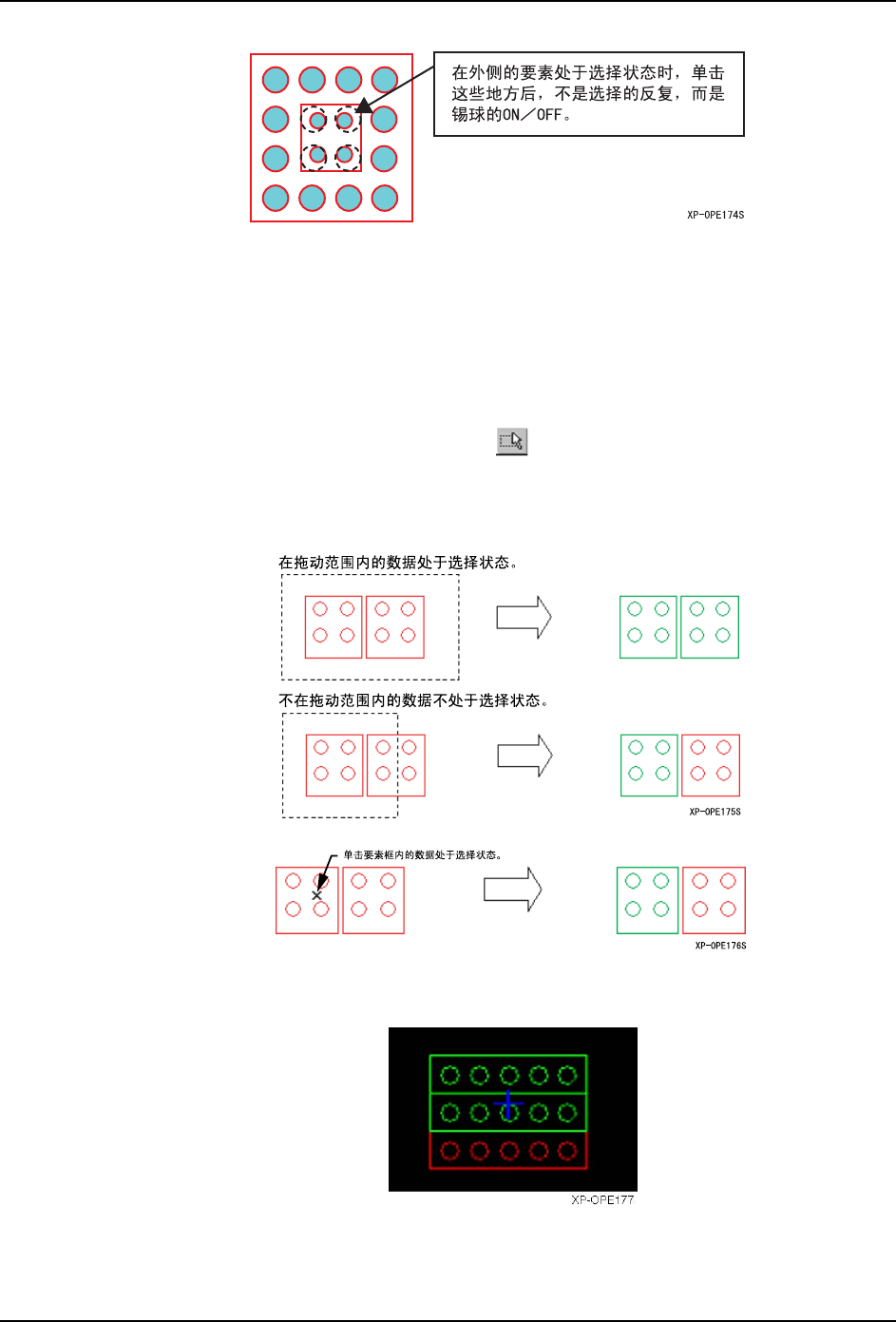

现有要素的一次性编辑
在此模式上，手柄不显示在选择的要素上。编辑在 [ 锡球要素 ] 对话框上进行。
1. 按下下图，进入要素一次性变更模式。
2. 将编辑的要素用鼠标的拖动操作或者单击进行选择。
备注 ) 在此模式上不显示移动用的手柄。请在选择状态下拖动或者在 [ 锡球要素 ] 对话框的 [X 位置，
Y 位置 ] 中输入数据。选择要素的画面显示在绿色的框和中心以十字线显示。
SYS-XP243-2.2S 5.MDW/PDW
XP-242E/243E 系统手册 375
要素框的显示 / 非显示
按下下图，切换要素框的显示。
当前操作中的要素以现状用操作手柄和附加框显示。
元件影像的非显示
仅仅在按下下图期间，删除编辑中的元件影像的显示。
影像处理
1. 按下下图，进行影像位置补正。
使用作成的要素进行影像识别，显示出是否进行中心点补正的询问信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
