其他的动作条件设定
按照以下的步骤，进行其他的动作条件的设定。
操作步骤

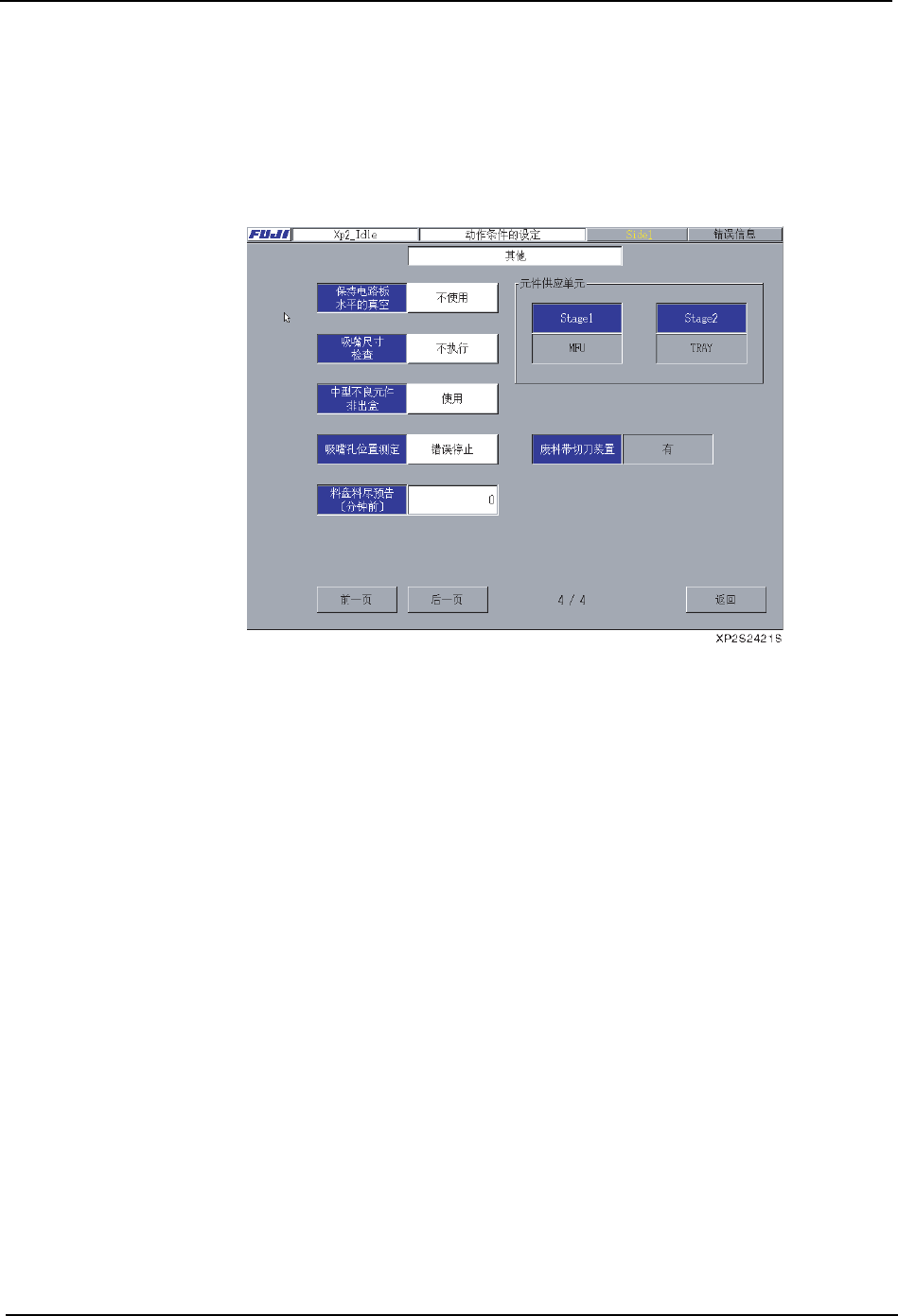

1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 不使用元件检验时，按下 [ 后一页 ] 按键，显示出 「其他」页。
3. 按下 「电路板真空」旁边的按键，设定是否使用电路板真空。默认值为 「不使用」。
4. 在生产模式为 “生产”时，按下 「吸嘴尺寸检查」旁边的按键，设定是否执行吸嘴尺寸
检查。默认值为 「不执行」。
5. 按下 「中型不良元件排放盘」旁边的按键，设定是否使用中型不良元件排放盘。设定为
「不使用」时，不良元件全部排出到大型不良元件排出接收盘中。
6. 按下 「吸嘴孔」旁边的按键，进行吸嘴孔位置测定的设定。
7. 触摸「料盘料尽预告 [ 分钟前 ]」旁边的文本框，设定料盘元件的料尽在几分钟前显示。
触摸文本框后显示出数字键盘输入时间 ( 分 )。( 输入范围 :0 ～ 20)
设定为 0 时，不显示料尽警告。
8. 本页显示当前正在运行的机器的构成。
·在机器上显示出是否安装有废料带切刀。
·在机器上显示出是否安装有元件供应单元。
[ 错误停止 ]: 进行测定，出错时停止机器。
[ 错误通过 ]: 进行测定，出错时也不停止机器。
[ 不执行 ] : 不进行测定。
3. 操作系统 SYS-XP243-2.2S
38 XP-242E/243E 系统手册
·「元件供应单元」根据安装的单元而变化。
[MFU] : 安装了 MFU 的状态。
[TRAY] : 安装了 TRAY 的状态。
[ 无 ] : 没有安装元件供应单元状态。( 单侧元件供应状态 )
[ 固定供料平台 ]: 使用不可装卸的固定供料平台状态。
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 39
3.2.2 信号塔的设定
可从机器主菜单中进行信号塔的灯亮 / 灯闪烁设定。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 B]、[SIG 塔设定 ]，显示出 [SIG 塔设定 ] 画面。
2. 对各项分别设定信号塔的颜色、点亮 / 闪烁、蜂鸣器等。已设定的项目显示出 “○”。
3. 设定的内容正确时按下 [ 返回 ]，结束设定。
1. 自动运转中： 按下自动运转开始的 [ 启动 ] 按钮，[ 启动 ] 按钮处于
点亮状态。（也包括空转）
2. 加载动作中： 在自动运转中从载入升降台搬入电路板到主升降台夹紧
为止的状态。
3. 等待电路板： 在自动运转中载入·主升降台上无电路板，处于等待从
前道工序搬入电路板的要求。
4. 等待输入下道工序： 在自动运转中主升降台上的结束生产的电路板，处于等
待从后道工序的要求电路板状态。
5. 预告料尽： 使用 FujitraxVerifier （选项）时，从开始发生预告料
尽到状态解除为止的状态。（版本 V1.10 以后）
使用料盘料尽功能时，是在料尽预告发生到状态解除为
止的状态。（版本 V1.20 以后）
6. 因料尽而停止机器： 供料器元件
因发生料尽，从显示出料尽错误对话框到对话框关闭为
止的状态。
料盘元件
发生了料盘元件的料尽后，从贴装完剩余的供料器元
件，处于等待更换料盘后，到按下 [ 料盘更换结束 ] 按
键，料盘上面检测结束为止的状态。
