xp243 系统手册 - 第51页
SYS-XP243-2.2S 3. 操作系统 XP-242E/243E 系统手册 39 3.2.2 信号塔的设定 可从机器主菜单中进行信号塔的 灯亮 / 灯闪烁设定。 操作步骤 1. 在 [ 主画面 ] 上选择 [ 维修保养 B]、[S IG 塔设定 ]，显示出 [SIG 塔 设定 ] 画面。 2. 对各项分别设定信号塔的颜色、点 亮 / 闪烁、蜂鸣器等。已设定的项目显示 出 “○” 。 3. 设定的内容正确时按下 [ 返回 ]，结束设…
3. 操作系统 SYS-XP243-2.2S
38 XP-242E/243E 系统手册
·「元件供应单元」根据安装的单元而变化。
[MFU] : 安装了 MFU 的状态。
[TRAY] : 安装了 TRAY 的状态。
[ 无 ] : 没有安装元件供应单元状态。( 单侧元件供应状态 )
[ 固定供料平台 ]: 使用不可装卸的固定供料平台状态。
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 39
3.2.2 信号塔的设定
可从机器主菜单中进行信号塔的灯亮 / 灯闪烁设定。
操作步骤

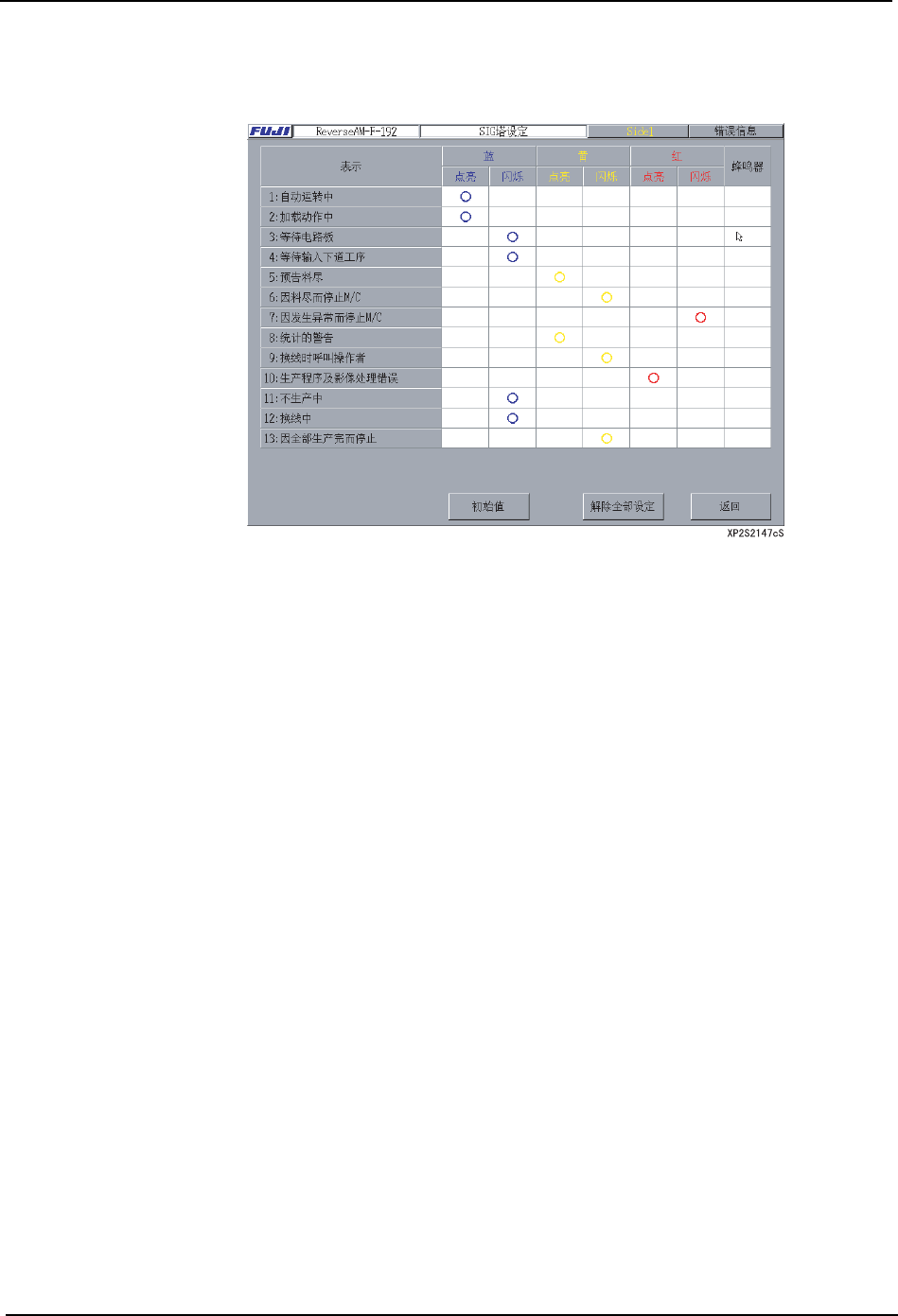

1. 在 [ 主画面 ] 上选择 [ 维修保养 B]、[SIG 塔设定 ]，显示出 [SIG 塔设定 ] 画面。
2. 对各项分别设定信号塔的颜色、点亮 / 闪烁、蜂鸣器等。已设定的项目显示出 “○”。
3. 设定的内容正确时按下 [ 返回 ]，结束设定。
1. 自动运转中： 按下自动运转开始的 [ 启动 ] 按钮，[ 启动 ] 按钮处于
点亮状态。（也包括空转）
2. 加载动作中： 在自动运转中从载入升降台搬入电路板到主升降台夹紧
为止的状态。
3. 等待电路板： 在自动运转中载入·主升降台上无电路板，处于等待从
前道工序搬入电路板的要求。
4. 等待输入下道工序： 在自动运转中主升降台上的结束生产的电路板，处于等
待从后道工序的要求电路板状态。
5. 预告料尽： 使用 FujitraxVerifier （选项）时，从开始发生预告料
尽到状态解除为止的状态。（版本 V1.10 以后）
使用料盘料尽功能时，是在料尽预告发生到状态解除为
止的状态。（版本 V1.20 以后）
6. 因料尽而停止机器： 供料器元件
因发生料尽，从显示出料尽错误对话框到对话框关闭为
止的状态。
料盘元件
发生了料盘元件的料尽后，从贴装完剩余的供料器元
件，处于等待更换料盘后，到按下 [ 料盘更换结束 ] 按
键，料盘上面检测结束为止的状态。
3. 操作系统 SYS-XP243-2.2S
40 XP-242E/243E 系统手册
7. 因发生异常而停止机
器：
在运转中以及指令操作中因为某种原因而发生错误，从
显示出错误对话框开始到对话框关闭时的状态。
（不包括 「因料尽而停止机器」）
动力电源处于关闭状态。
8. 统计的警告： ·因统计处理而发生警告的状态。
·从废料带回收箱发生警告到解除为止的状态。
9. 换线时呼叫操作者： ·废料带回收箱的安装确认
自动运转中，在料带切刀计时上从检测出没有废料带箱
到安装废料带箱为止的状态。
·自动搬运轨道宽度的执行的确认
从显示出自动搬运轨道宽度确认对话框到关闭为止的状
态。
10. 生产程序错误： 读生产程序失败时，从显示出错误对话框到关闭时的状
态。
影像处理错误： 各种影像处理错误发生后，从显示出错误对话框开始到
关闭为止的状态。
11. 不生产中： 在接通动力电源的状态下，不处于自动运转中，错误对
话框也没有显示出的等待状态。
12. 换线中： 从处理自动变更搬运轨道宽度开始到结束为止的状态。
13. 因全部生产完而停止： 从显示出预定生产块数结束的对话框到关闭对话框、变
更程序、进行结束块数的复位或者输入预定生产块数等
全部生产完的条件不能满足为止的状态。

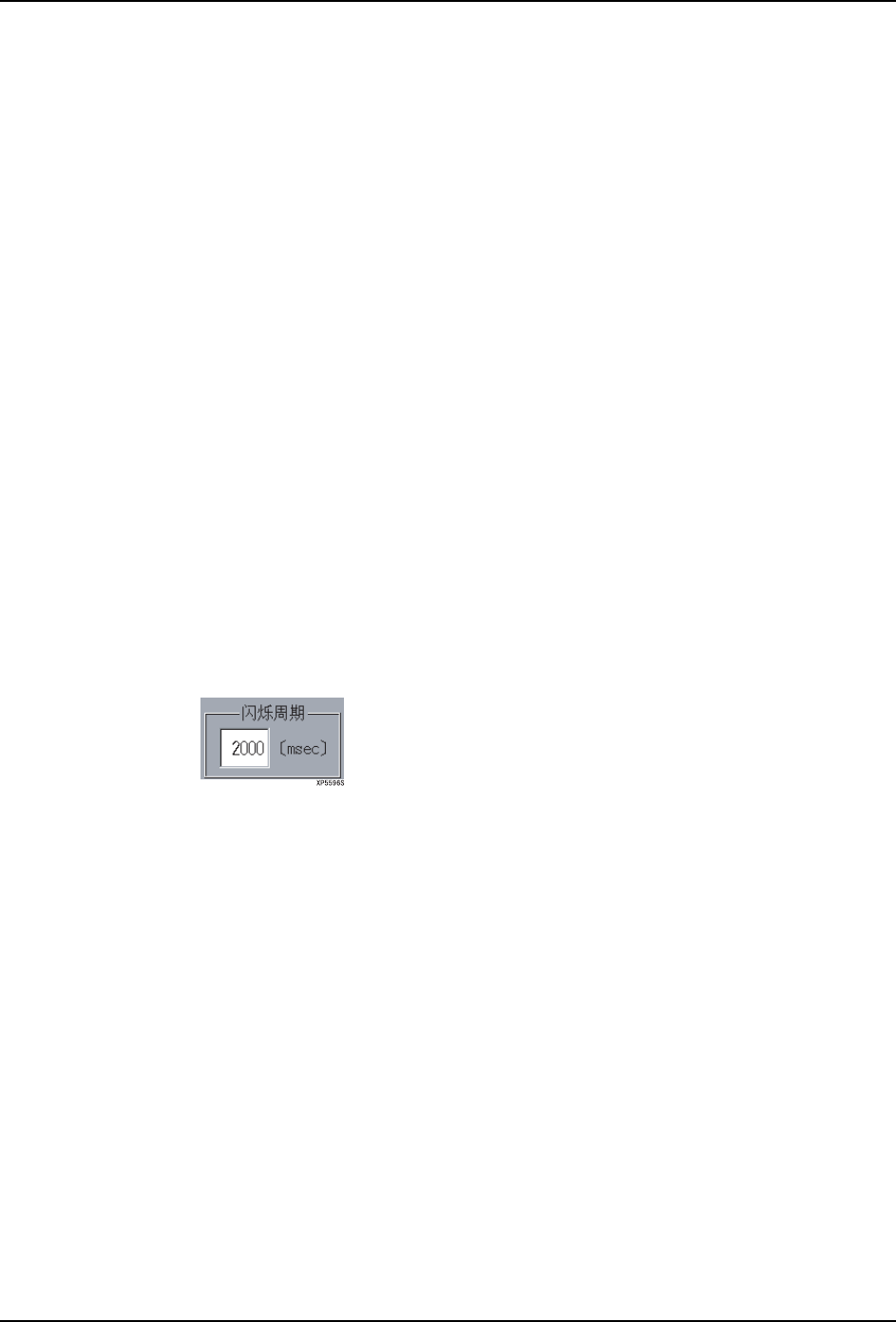

在1～2,000msec的范围内可以改变信号塔的闪烁周期
时间。
