SYS-XP243-2.2S 3. 操作系统 XP-242E/243E 系统手册 57 测定吸嘴中心 旋转中心测定是通过元件相机以及 定位点相机对玻璃量规元件进行影 像处理来测定以下数 据。 · 吸嘴头旋转中心和元件相机影像中 心的偏移。 · 吸嘴头旋转中心和定位点相机中心 的偏移。 ( 测量使用φ 10 ～φ 15 的标准吸嘴 ) 操作步骤 1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 测定旋转中心 ]，显示出 [ 测定旋转中心…
3. 操作系统 SYS-XP243-2.2S
56 XP-242E/243E 系统手册
5. 按下 [ 启动 ] 按键。机器吸取选择的吸嘴开始进行亮度测定。测定中在画面下方显示出
正在测定的信息。
6. 测定结束后，在画面的左侧显示出测定 Sind 的测定结果。
BML( 背景亮度水准 )
Condition(OK/Warning/Error)

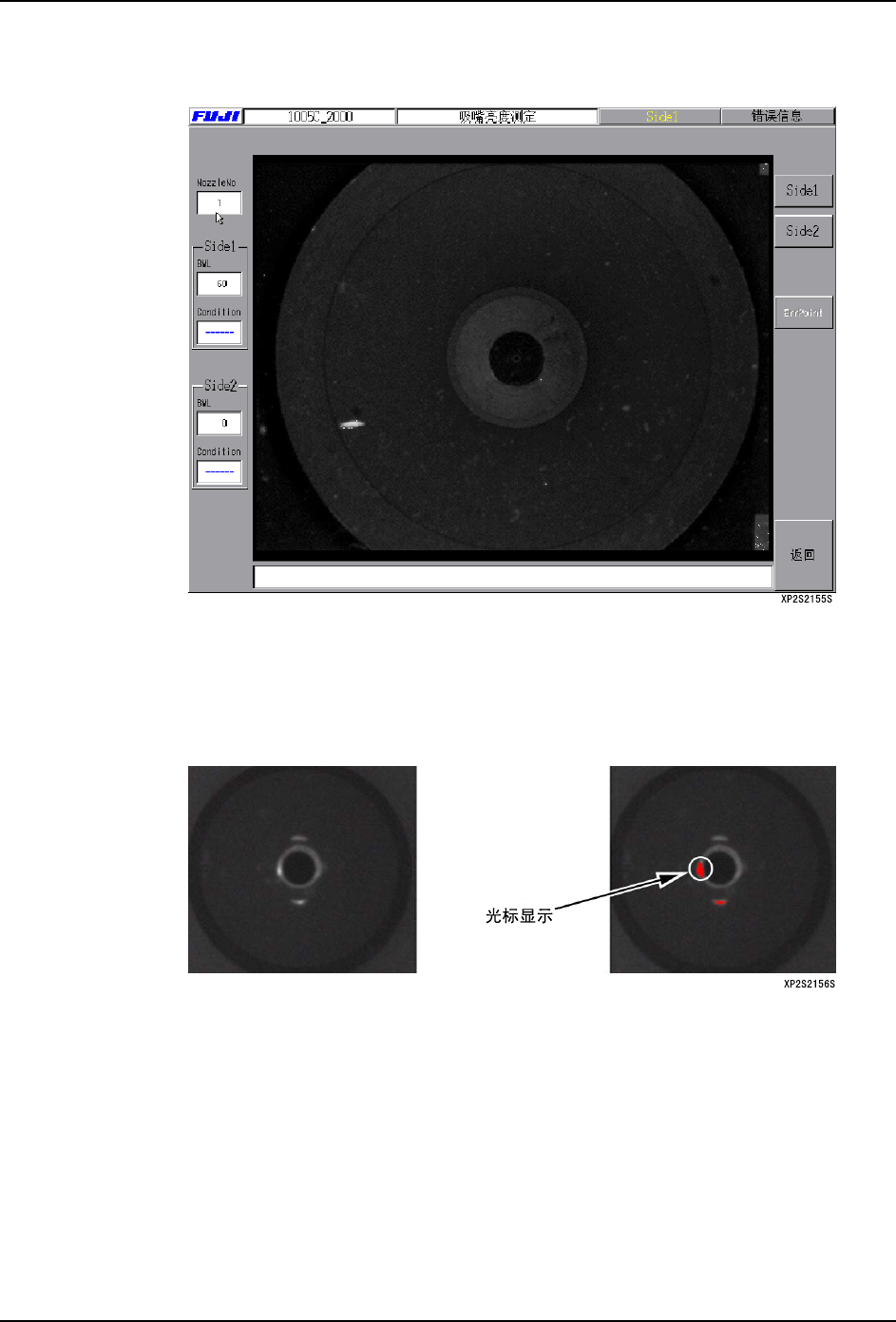

伴随着上述的测定结果，机器吸嘴一览表的文字的颜色被改写。按下画面右侧的 [ 光标
显示 ] 按键后，在异物检查中检测出的异物部分在画面上显示出红色。
7. 按下 [ 返回 ] 按键。显示出等待启动按键的对话框，按下 [ 启动 ] 按键后，退回吸嘴并
返回到 [ 吸嘴编辑 ] 画面，选择 〈取消〉按键后，在持有吸嘴的状态下返回到 [ 吸嘴编
辑 ] 画面。
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 57
测定吸嘴中心
旋转中心测定是通过元件相机以及定位点相机对玻璃量规元件进行影像处理来测定以下数
据。
·吸嘴头旋转中心和元件相机影像中心的偏移。
·吸嘴头旋转中心和定位点相机中心的偏移。
( 测量使用φ 10 ～φ 15 的标准吸嘴 )
操作步骤

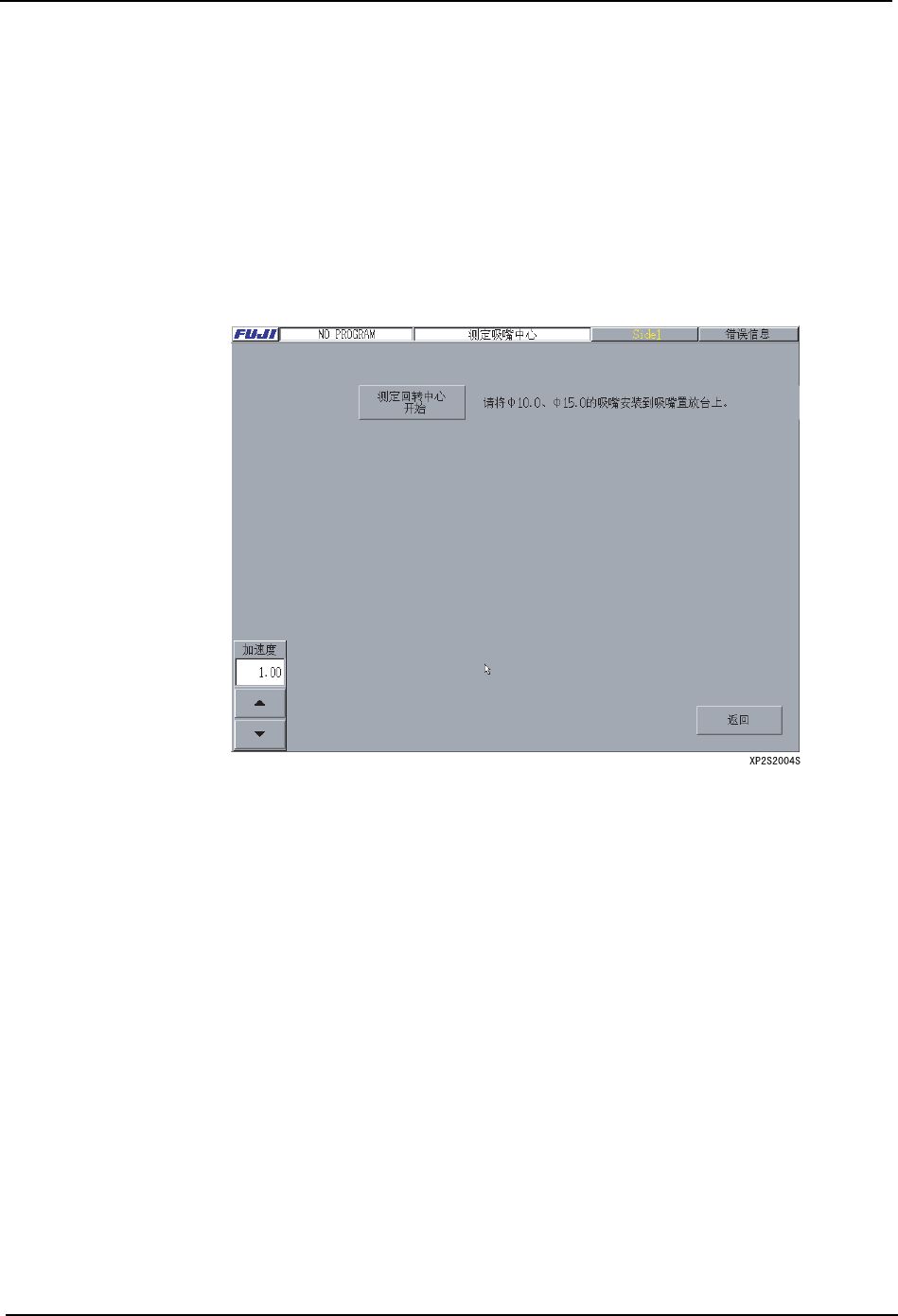

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 测定旋转中心 ]，显示出 [ 测定旋转中心 ] 画面。
2. 按下 [ 测定旋转中心开始 ] 键。按下 [ 启动 ] 按键。
注意 ) 请确认在吸嘴配置台上安装有φ 10 ～φ 15mm 的标准吸嘴。
3. 画面上显示玻璃量规元件影像后开始进行测定。
3. 操作系统 SYS-XP243-2.2S
58 XP-242E/243E 系统手册
吸嘴操作
所谓吸嘴操作是指用贴装头持有特定的吸嘴，或者将当前持有的吸嘴更换为其他的吸嘴。
操作步骤

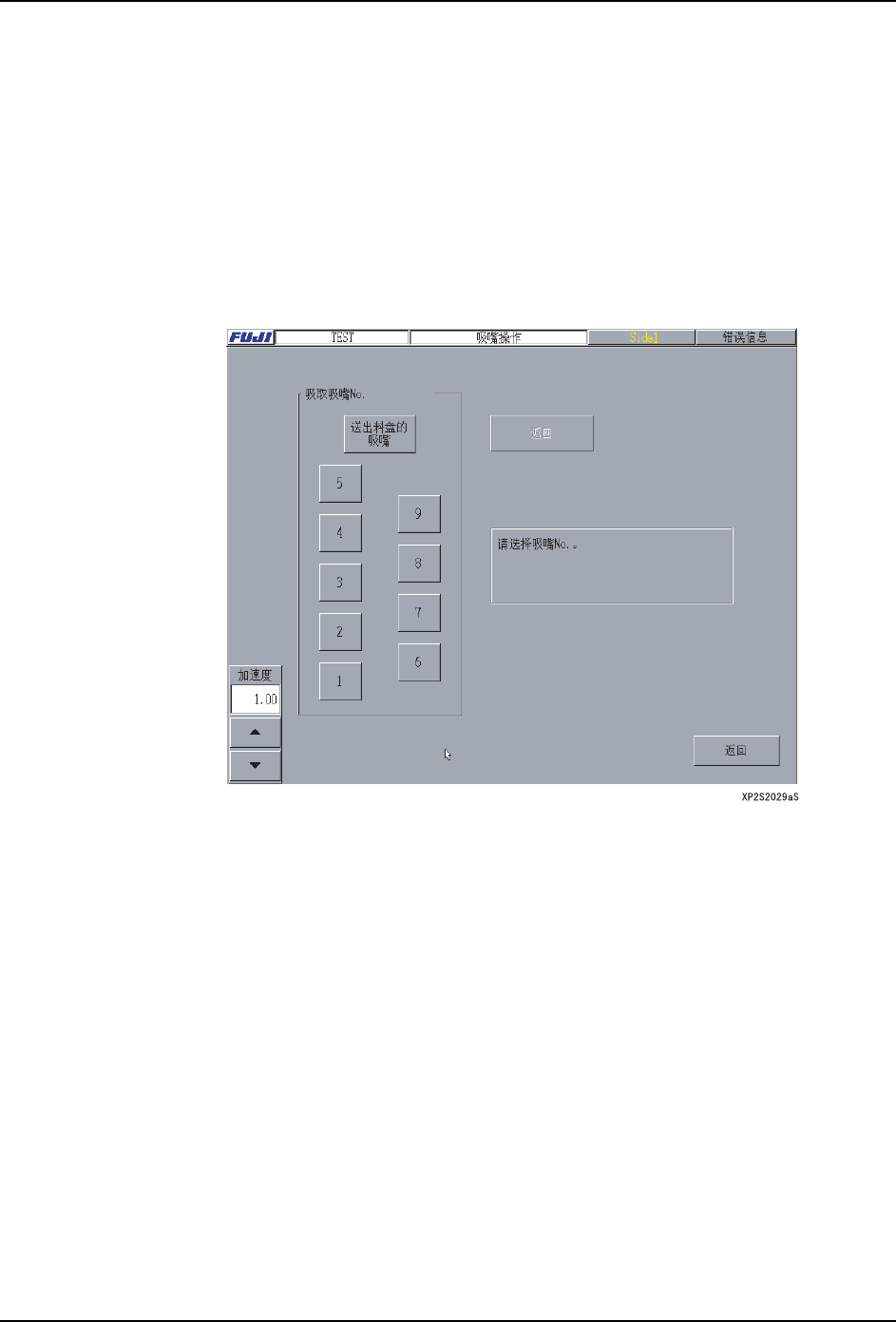

1. 在[主画面]上选择[机器操作]、[吸嘴操作]，显示出[吸嘴操作]画面。
2. 选择要操作的吸嘴号码，按下 [ 启动 ] 按钮后，吸取目标吸嘴。
3. 选择 [ 返回 ]，按下 [ 启动 ] 按钮后，持有中的吸嘴返回到吸嘴置放台中。选择不同的吸
嘴号码，按下 [ 启动 ] 按钮后，则持有中的吸嘴将返回吸嘴置放台，吸取别的吸嘴。
4. 选择[返回]，返回[主画面]。
