Servicearbeiten
Bestückkopf tauschen
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 19
3
3 Servicearbeiten
Servicearbeiten
3.1
3.1 Bestückkopf tauschen
Bestückkopf tauschen
Für den Aus- und Einbau des Bestückkopfes lesen Sie die Serviceanleitung Ihrer Maschine.
3.2
3.2 Kopf-Vorderteil Aus-/Einbau
Kopf-Vorderteil Aus-/Einbau
Teile, Hilfsmittel und Werkzeug
Inbusschlüsselsatz.
Torx-Winkelschraubendreher TX8 [03080081-xx]
Kalibrierteil Version 3 [03010565-xx]
Ggf. Montageanleitung "Bauelemente-Sensor" [00193356-xx]
Übersicht
HINWEIS
Unterschiede zwischen den verschiedenen DLM-Köpfen
Grundsätzlich gelten alle Angaben für alle DLM-Kopf-Varianten.
Auf Unterschiede wird explizit hingewiesen.
HINWEIS
Weitere Arbeiten
Für weitere Arbeiten (z. B. Austausch von Ersatzteilen) montieren Sie den Kopf auf den
Kopfständer [03056231-xx].

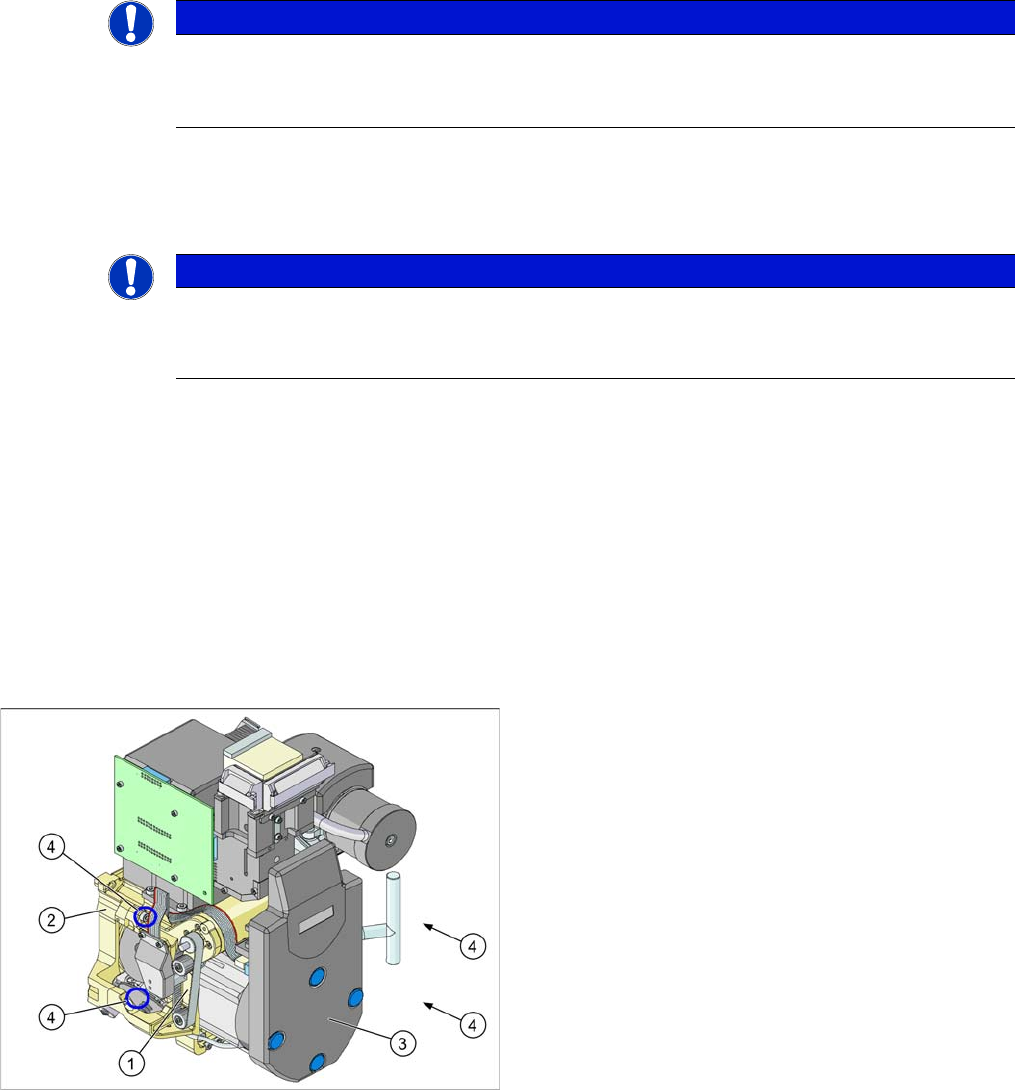

1. Vorderteil
2. Rückteil
3. Zwischenverteiler (unter der Abdeckung)
4. Befestigungsschrauben (4x) des Kopfvorderteils
Servicearbeiten
Kopf-Vorderteil Aus-/Einbau
20 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
Vorbereitung
Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
Bauen Sie den Kopf aus der Maschine aus.
Falls Sie den Kopf nicht vom Portal demontiert haben: Ziehen Sie die Stecker der Verbindungskabel
von den Platinen am Portal ab.
Entfernen Sie den Pneumatikschlauch für die Blasluft.
Nur DLM3: Lösen Sie ggf. die Befestigungsschrauben der C&P12-BE-Sensor-Option. Beachten Sie
dazu die Montageanleitung "Bauelemente-Sensor" [DE+EN: 00193356
-
xx].
1. Vorderteil
2. Rückteil
3. Befestigungsschrauben (4x) des Kopfvorderteils
4. Pneumatikschlauch für die Blasluft
1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
HINWEIS
Kopf-Vorderteil und -Rückteil nicht mischen
Das Kopf-Vorderteil und -Rückteil gehören zusammen.
Achten Sie darauf, dass Kopf-Vorderteil und -Rückteil immer die gleiche Seriennummer ha
-
ben. Diese Teile dürfen nicht mit Teilen von Köpfen mit anderen Seriennummern gemischt
werden.
Servicearbeiten
Kopf-Vorderteil Aus-/Einbau
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 21
Lösen Sie die vier Befestigungsschrauben des Kopfvorderteils.
Ziehen Sie das Kopf-Vorderteil von den Zylinderstiften des Rückteils ab und legen Sie es auf eine
weiche, saubere und ESD-sichere Unterlage.
Lose am Rückteil befindet sich jetzt noch das Vakuumverteilerstück. Entnehmen Sie dieses
Vakuumverteilerstück.
Einbau
VORSICHT
Kopf festhalten und korrekte Sternposition beachten!
Halten Sie beim Lösen der letzten Schraube den Kopf fest, damit dieser nicht versehentlich
vom Rückteil fällt.
Achten Sie beim Entfernen des Kopf-Vorderteils darauf, dass der Stern um etwa 30° bzw.
15° aus der senkrechten Pinolenposition gedreht ist. Ansonsten bleiben die Ventilstößel an
den Ventilstellantrieben hängen.
HINWEIS
Vakuumverteilerstück
Normalerweise ist das Vakuumverteilerstück zwischen Vorder- und Rückteil geklemmt und
überträgt das Vakuum für den Haltekreis.
1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
Fetten Sie die O-Ringe des Vakuumverteilers mit
Unisilkon.
Schieben Sie den kleinen O
-
Ring (1) auf das
Röhrchen auf.
Setzen Sie den großen O
-
Ring (2) auf das
Vakuumverteilerstück.
Kontrollieren Sie den korrekten Sitz der O
-
Ringe.
