Servicearbeiten Kopf-Vorderteil Aus-/Einbau Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 21 ► Lösen Sie die vier Befestigung sschrauben des Kopfvor derteils. ► Ziehen Sie das Kopf-Vorderteil vo n den Zylinde rstiften …
Servicearbeiten
Kopf-Vorderteil Aus-/Einbau
20 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Bauen Sie den Kopf aus der Maschine aus.
► Falls Sie den Kopf nicht vom Portal demontiert haben: Ziehen Sie die Stecker der Verbindungskabel
von den Platinen am Portal ab.
► Entfernen Sie den Pneumatikschlauch für die Blasluft.
► Nur DLM3: Lösen Sie ggf. die Befestigungsschrauben der C&P12-BE-Sensor-Option. Beachten Sie
dazu die Montageanleitung "Bauelemente-Sensor" [DE+EN: 00193356
-
xx].

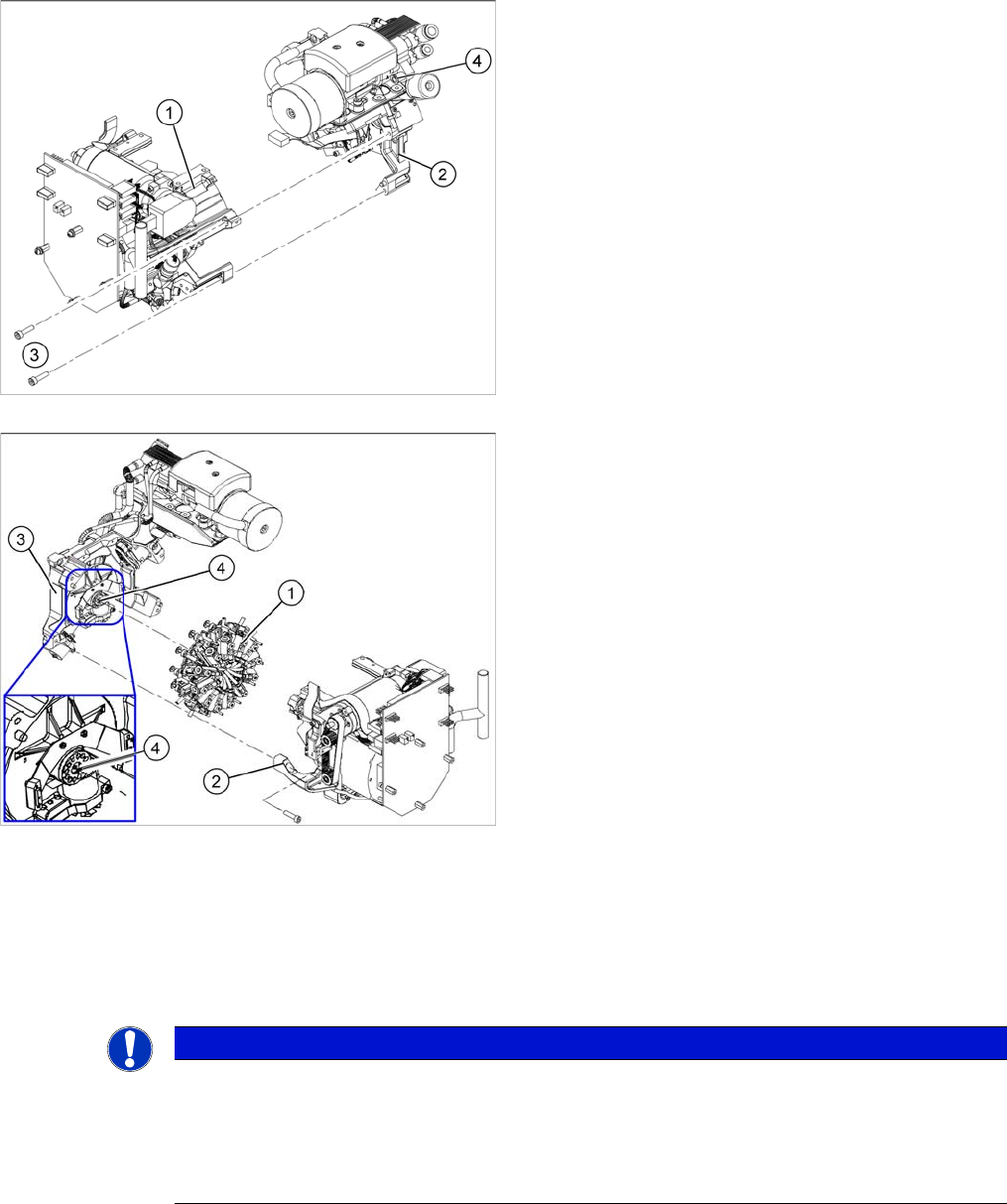

1. Vorderteil
2. Rückteil
3. Befestigungsschrauben (4x) des Kopfvorderteils
4. Pneumatikschlauch für die Blasluft

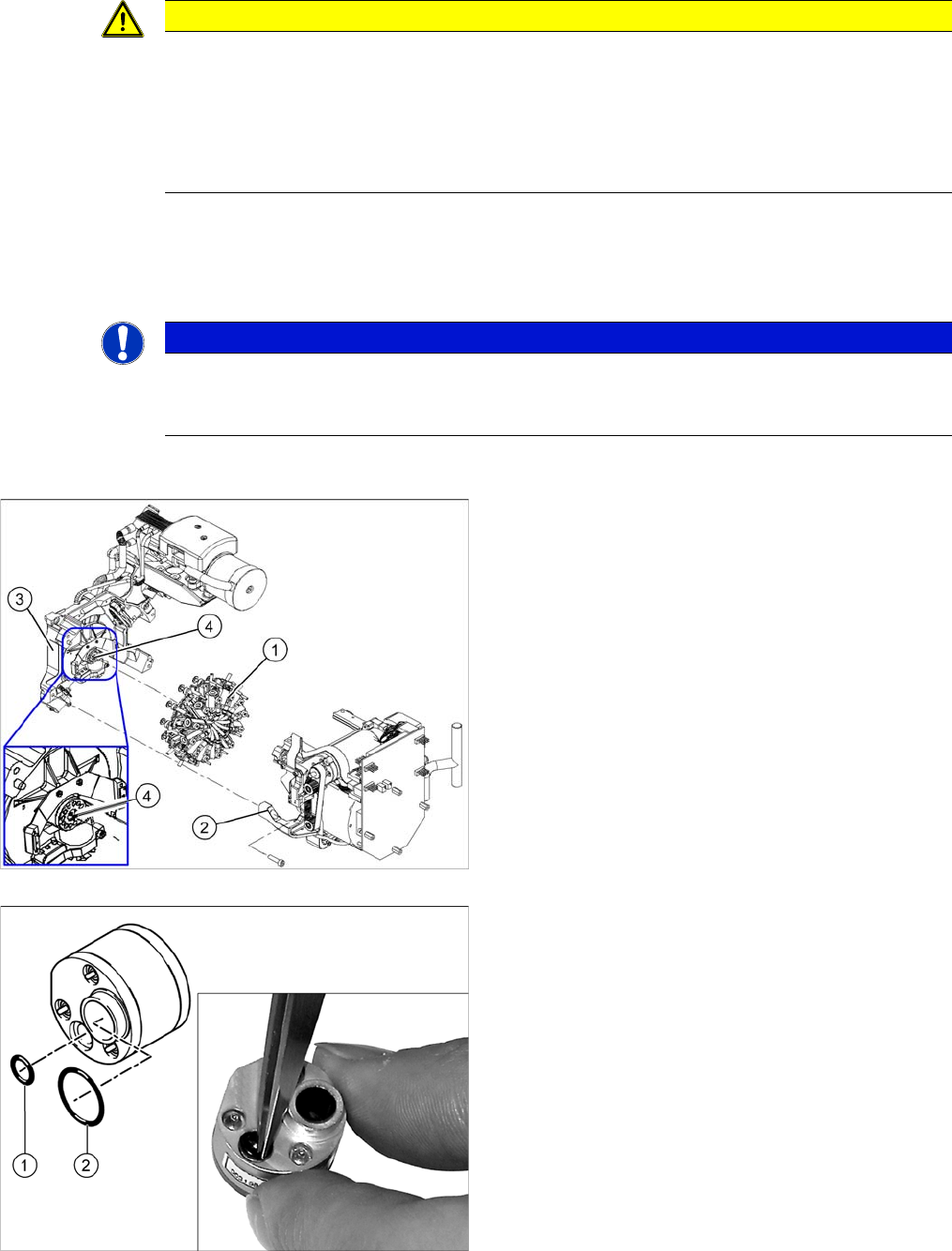

1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
HINWEIS
Kopf-Vorderteil und -Rückteil nicht mischen
Das Kopf-Vorderteil und -Rückteil gehören zusammen.
► Achten Sie darauf, dass Kopf-Vorderteil und -Rückteil immer die gleiche Seriennummer ha
-
ben. Diese Teile dürfen nicht mit Teilen von Köpfen mit anderen Seriennummern gemischt
werden.
Servicearbeiten
Kopf-Vorderteil Aus-/Einbau
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 21
► Lösen Sie die vier Befestigungsschrauben des Kopfvorderteils.
► Ziehen Sie das Kopf-Vorderteil von den Zylinderstiften des Rückteils ab und legen Sie es auf eine
weiche, saubere und ESD-sichere Unterlage.
► Lose am Rückteil befindet sich jetzt noch das Vakuumverteilerstück. Entnehmen Sie dieses
Vakuumverteilerstück.
Einbau
VORSICHT
Kopf festhalten und korrekte Sternposition beachten!
► Halten Sie beim Lösen der letzten Schraube den Kopf fest, damit dieser nicht versehentlich
vom Rückteil fällt.
► Achten Sie beim Entfernen des Kopf-Vorderteils darauf, dass der Stern um etwa 30° bzw.
15° aus der senkrechten Pinolenposition gedreht ist. Ansonsten bleiben die Ventilstößel an
den Ventilstellantrieben hängen.
HINWEIS
Vakuumverteilerstück
Normalerweise ist das Vakuumverteilerstück zwischen Vorder- und Rückteil geklemmt und
überträgt das Vakuum für den Haltekreis.
1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
► Fetten Sie die O-Ringe des Vakuumverteilers mit
Unisilkon.
► Schieben Sie den kleinen O
-
Ring (1) auf das
Röhrchen auf.
► Setzen Sie den großen O
-
Ring (2) auf das
Vakuumverteilerstück.
► Kontrollieren Sie den korrekten Sitz der O
-
Ringe.
Servicearbeiten
BE-Kamera tauschen [03014449-xx]
22 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
► Setzen Sie das Verteilerstück in das Rückteil ein.
► Achten Sie darauf dass alle Anschlagflächen und Verstiftungen sauber sind.
► Setzen Sie das Vorderteil am Rückteil so an, dass die Zylinderstifte an den Bohrungen des Vorder
-
teils anstehen.
► Drücken Sie das Vorderteil vorsichtig gegen das Rückteil, bis dieses plan am Rückteil anliegt.
► Befestigen Sie die vier Befestigungsschrauben.
► Stellen Sie die elektrischen und pneumatischen Steckverbindungen wieder her.
► Nur DLM3: Montieren Sie ggf. die C&P12-BE-Sensor-Option. Stellen sie den 1 mm-Abstand vom
BE-Sensorgehäuse zum Kopfgehäuse-Rückteil sicher. Beachten Sie dazu die Montageanleitung
"Bauelemente-Sensor" [DE+EN: 00193356
-
xx].
► Kalibrieren Sie den Kopf mit Hilfe der Stationssoftware.
Sehen Sie dazu auch...
5.13 Kalibrierung [ ➙ 80]
3.3
3.3 BE-Kamera tauschen [03014449-xx]
BE-Kamera tauschen [03014449-xx]
Teile, Hilfsmittel und Werkzeug
Die BE-Kamera wird nur als komplette Einheit getauscht. Dazu gehören die Optik, die Kamera, der
Verstärker, die Beleuchtungsebenen und die Platine "Beleuchtungssteuerung".
▪ Wählen Sie die BE-Kamera:
SST28 [03014449-xx]
SST29 [03018637-xx]
SST30 [03085410-xx]
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Inbusschlüsselsatz
▪ Kalibrierteil Version 3 [03010565-xx]
VORSICHT
Sternposition 15°!
VORSICHT
Kabelführung überprüfen!
Achten Sie darauf, dass der gefaltete Teil des Flachbandkabels der Lichtschranke "Z-Achse
oben" wieder unter die Beleuchtungsplatine geschoben wird.
