Servicearbeiten BE-Kamera tauschen [03014449-xx] 22 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 ► Setzen Sie das Verteile rs tück in das Rückteil ein. ► Achten Sie darauf dass alle Ansch lagflächen und Verstiftun gen…
Servicearbeiten
Kopf-Vorderteil Aus-/Einbau
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 21
► Lösen Sie die vier Befestigungsschrauben des Kopfvorderteils.
► Ziehen Sie das Kopf-Vorderteil von den Zylinderstiften des Rückteils ab und legen Sie es auf eine
weiche, saubere und ESD-sichere Unterlage.
► Lose am Rückteil befindet sich jetzt noch das Vakuumverteilerstück. Entnehmen Sie dieses
Vakuumverteilerstück.
Einbau
VORSICHT
Kopf festhalten und korrekte Sternposition beachten!
► Halten Sie beim Lösen der letzten Schraube den Kopf fest, damit dieser nicht versehentlich
vom Rückteil fällt.
► Achten Sie beim Entfernen des Kopf-Vorderteils darauf, dass der Stern um etwa 30° bzw.
15° aus der senkrechten Pinolenposition gedreht ist. Ansonsten bleiben die Ventilstößel an
den Ventilstellantrieben hängen.
HINWEIS
Vakuumverteilerstück
Normalerweise ist das Vakuumverteilerstück zwischen Vorder- und Rückteil geklemmt und
überträgt das Vakuum für den Haltekreis.
1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
► Fetten Sie die O-Ringe des Vakuumverteilers mit
Unisilkon.
► Schieben Sie den kleinen O
-
Ring (1) auf das
Röhrchen auf.
► Setzen Sie den großen O
-
Ring (2) auf das
Vakuumverteilerstück.
► Kontrollieren Sie den korrekten Sitz der O
-
Ringe.
Servicearbeiten
BE-Kamera tauschen [03014449-xx]
22 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
► Setzen Sie das Verteilerstück in das Rückteil ein.
► Achten Sie darauf dass alle Anschlagflächen und Verstiftungen sauber sind.
► Setzen Sie das Vorderteil am Rückteil so an, dass die Zylinderstifte an den Bohrungen des Vorder
-
teils anstehen.
► Drücken Sie das Vorderteil vorsichtig gegen das Rückteil, bis dieses plan am Rückteil anliegt.
► Befestigen Sie die vier Befestigungsschrauben.
► Stellen Sie die elektrischen und pneumatischen Steckverbindungen wieder her.
► Nur DLM3: Montieren Sie ggf. die C&P12-BE-Sensor-Option. Stellen sie den 1 mm-Abstand vom
BE-Sensorgehäuse zum Kopfgehäuse-Rückteil sicher. Beachten Sie dazu die Montageanleitung
"Bauelemente-Sensor" [DE+EN: 00193356
-
xx].
► Kalibrieren Sie den Kopf mit Hilfe der Stationssoftware.
Sehen Sie dazu auch...
5.13 Kalibrierung [ ➙ 80]
3.3
3.3 BE-Kamera tauschen [03014449-xx]
BE-Kamera tauschen [03014449-xx]
Teile, Hilfsmittel und Werkzeug
Die BE-Kamera wird nur als komplette Einheit getauscht. Dazu gehören die Optik, die Kamera, der
Verstärker, die Beleuchtungsebenen und die Platine "Beleuchtungssteuerung".
▪ Wählen Sie die BE-Kamera:
SST28 [03014449-xx]
SST29 [03018637-xx]
SST30 [03085410-xx]
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Inbusschlüsselsatz
▪ Kalibrierteil Version 3 [03010565-xx]
VORSICHT
Sternposition 15°!
VORSICHT
Kabelführung überprüfen!
Achten Sie darauf, dass der gefaltete Teil des Flachbandkabels der Lichtschranke "Z-Achse
oben" wieder unter die Beleuchtungsplatine geschoben wird.
Servicearbeiten
BE-Kamera tauschen [03014449-xx]
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 23
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Demontieren Sie das Kopf-Vorderteil (4) (siehe "3.2 Kopf-Vorderteil Aus-/Einbau" [ ➙ 19]).
► Lösen Sie die vier Befestigungsschrauben (3) der BE-Kamera.
► Heben Sie die BE-Kamera (1) vorsichtig ab.
Einbau
► Achten Sie darauf, dass alle Anschlagflächen sauber sind.
► Setzen Sie die Kamera mit den Bohrungen auf die Zylinderstifte.
► Setzen Sie die Kamera vorsichtig auf den Kopf, bis der Kamerasockel plan auf den Anschlagflächen
des Kopf-Vorderteils aufliegt.
► Befestigen Sie die Kamera mit den vier Befestigungsschrauben (3).
► Stecken Sie das Flachbandkabel auf Steckplatz der Platine Beleuchtungssteuerung (2) auf.
► Montieren sie die Zugentlastungs- und Erdungsschelle. Ohne diese ist ein zuverlässiger Betrieb der
Kamera nicht gewährleistet!
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.20 Steckverbindungen mit Sicherungsclips auf Visionplatine (X-Serie, DX1/DX2) [ ➙ 60]
3.3 BE-Kamera tauschen [03014449-xx] [ ➙ 22]
5.13 Kalibrierung [ ➙ 80]

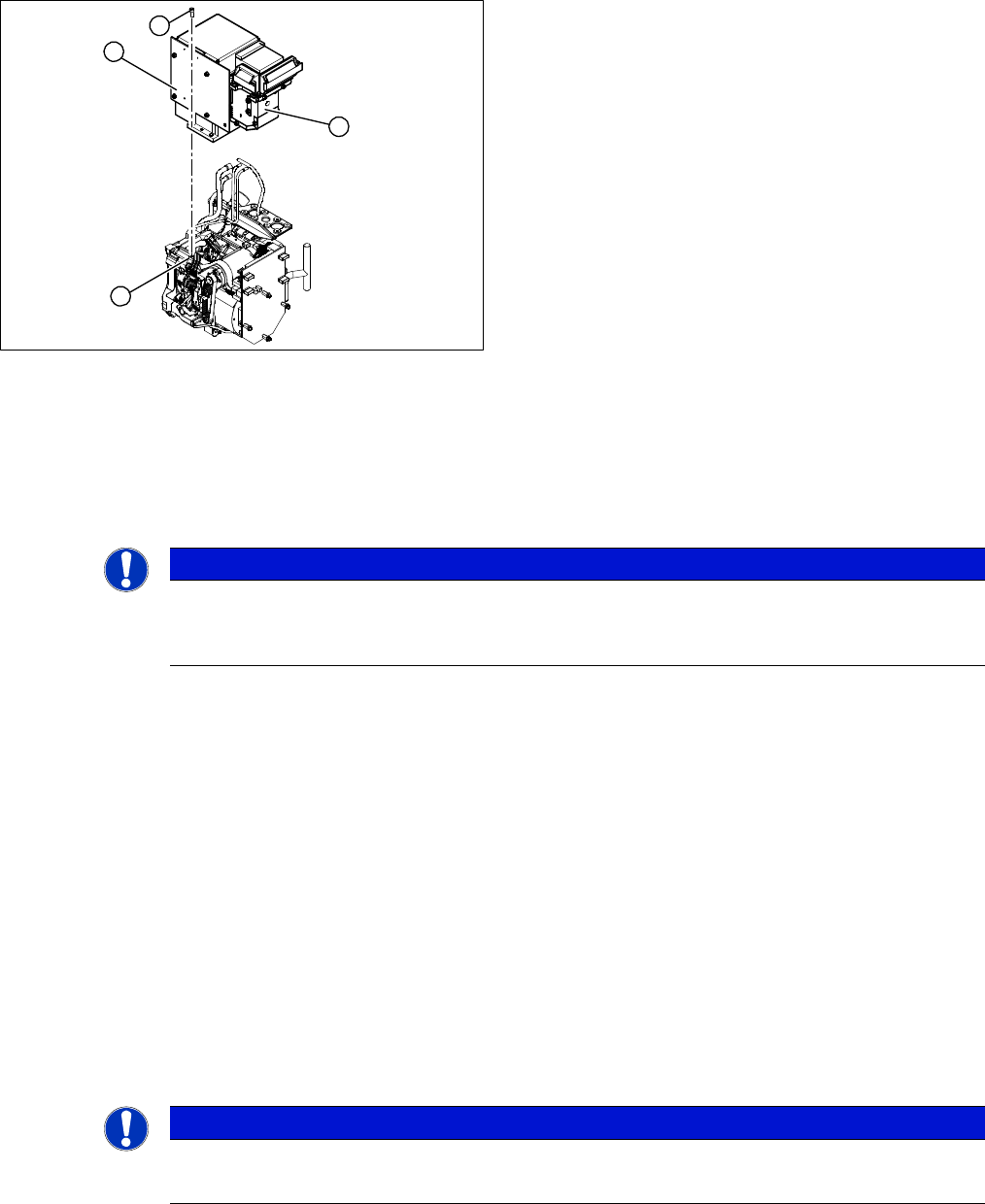

1. BE-Kamera
2. Platine Beleuchtungssteuerung
3. Befestigungsschrauben der BE-Kamera
4. Kopf-Vorderteil
1
4
3
2
HINWEIS
DX-Serie
Ggf. kann die BE-Kamera an Köpfen in der DX-Serie auch ohne Abbau des Kopf-Vorderteils
demontiert werden.
HINWEIS
Einbauhinweise
► Kalibrieren Sie die BE-Kamera mit Hilfe der Stationssoftware.
