Zwischenverteiler tauschen
24 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
3.4
3.4 Zwischenverteiler tauschen
Zwischenverteiler tauschen
Teile, Hilfsmittel und Werkzeug
▪ Zwischenverteiler DLM2/DLM3 [00330648-xx] oder
Zwischenverteiler DLM4 [03082809-xx]
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Aus-/Einbau
► Lösen Sie die vier Befestigungsschrauben und entfernen Sie die Abdeckung (1) indem Sie diese von
den vier Druckknopf-Verbindern abziehen.
► Lösen Sie die vier Abstandsbolzen (3) und neigen Sie den Zwischenverteiler (2) etwas.
► Ziehen Sie den Schlauch vorsichtig vom Drucksensor (U4) ab.
► Ziehen Sie die Anschluss-Stecker von den Steckplätzen ab. Sehen Sie dazu in die Wirkschaltplan
-
mappe der entsprechenden Maschine.
► Nehmen Sie den Zwischenverteiler ab.
1. Abdeckung
2. Zwischenverteiler
3. Abstandsbolzen

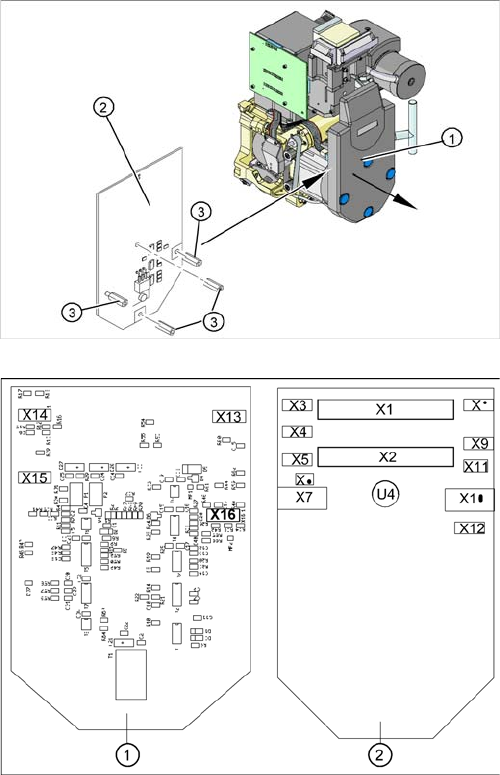

Lage der Steckplätze
1. Vorderseite des Zwischenverteilers
2. Rückseite des Zwischenverteilers
U4 = Drucksensor
Für weitere Informationen siehe Abschnitt "6.2 Zwischen
-
verteiler SP_12 Digital [00330648-05]" [ ➙ 85].
Servicearbeiten
Drehstation tauschen
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 25
► Stellen Sie die Steckverbindungen X1......X12 wieder her.
► Schieben Sie den Schlauch auf das Röhrchen des Drucksensors (U4) auf.
► Befestigen Sie den Zwischenverteiler.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
3.5
3.5 Drehstation tauschen
Drehstation tauschen
Teile, Hilfsmittel und Werkzeug
▪ Wählen Sie das passende Ersatzteil:
Drehstation DLM3 [00341780-xx]
Drehstation DLM4 [03083835-xx]
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
HINWEIS
Einstellungen, Maschinendaten
► Es sind keine Einstellarbeiten nötig.
► Im Menü Kopftausch können Sie die Maschinendaten der Achsen auf den Speicher dieser
Platine zurückschreiben.

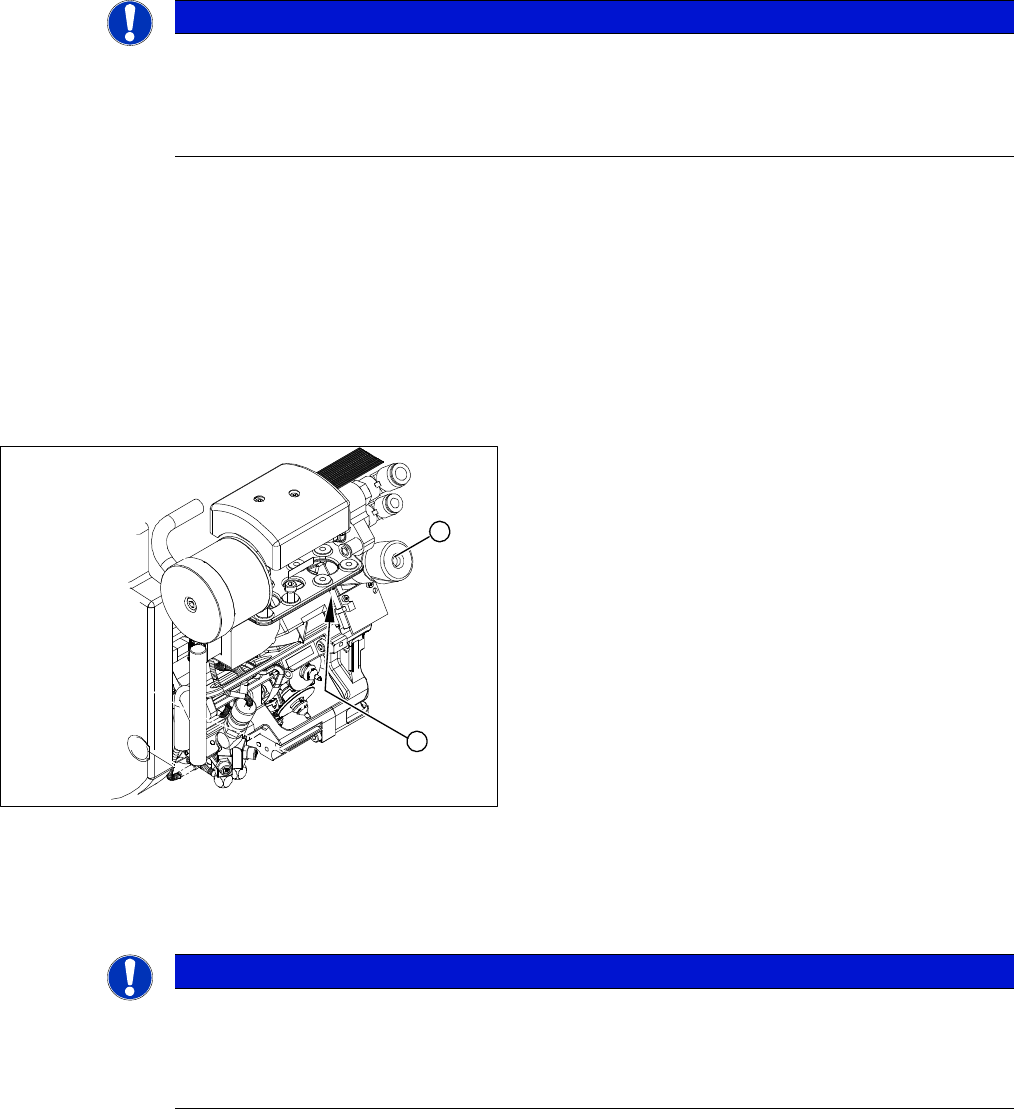

1. Drehstation
2. Befestigungsschraube Drehstation
1
2
HINWEIS
Ausbau
Je nach Maschinentyp und Einbauort kann auf den Ausbau des Kopfes ggf. verzichtet werden.
► Beachten Sie in diesem Fall den Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..."
[➙10].
Servicearbeiten
Drehstation tauschen
26 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
Ausbau
Einbau
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Lösen Sie die Befestigungsschraube der
Drehstation (2).
► Hebeln Sie die Drehstation (1) vorsichtig nach hinten
aus der Verstiftung und ziehen Sie die Drehstation
vorsichtig aus dem Kopf heraus.
3
1
2
► Achten Sie darauf, dass die Anschlagflächen von
Drehstation und Rückteil (3) sauber sind.
► Setzen Sie die Drehstation (1) mit den Bohrungen auf
die Zylinderstifte auf.
► Drücken Sie die Drehstation vorsichtig gegen das
Vorderteil bis zum Anschlag.
► Befestigen Sie die Drehstation mit der
Befestigungsschraube (2).
3
1
2
HINWEIS
Einbauhinweise
► Führen Sie einen Funktionstest durch.
