Servicearbeiten Ventilstellantrieb Abwurfkrei s tauschen [00367 768-xx] (bis DLM3 ) 3.8.3 Mechanische Justage (alle Versionen) 36 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 3.9 3 . 9 V e n t ils t e lla n t r ie b A…
Servicearbeiten
3.8.3 Mechanische Justage (alle Versionen) Ventilstellantrieb Bestückkreis tauschen [00368075-xx]
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 35

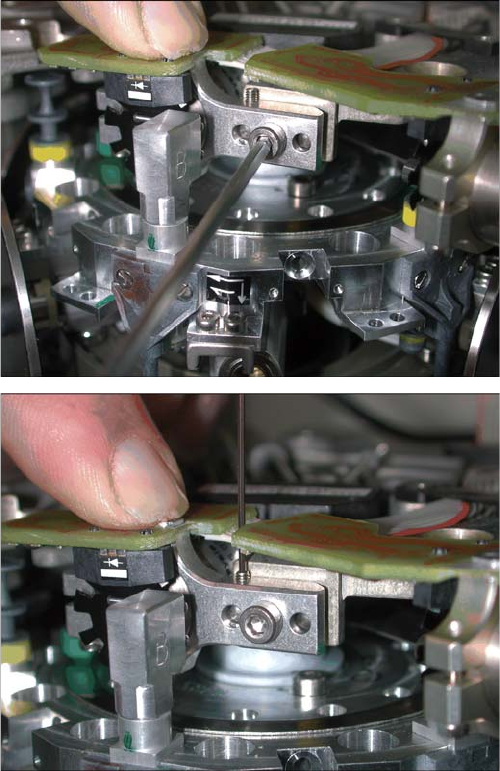

► Drücken Sie den Ventilstellantrieb in Richtung
Bestückstern und befestigen Sie den Antriebshalter
mit dem Inbusschlüssel 2,5 mm.
► Anschließend schrauben Sie den Sicherungsgewin
-
destift mit einem Inbusschlüssel 0,89 mm fest. Halten
Sie dabei am Ventilstellantrieb dagegen. Durch
übermäßiges Anziehen könnten sie den Ventilstell
-
antrieb nach "Hinten" drücken.
► Entfernen Sie den Einstellstößel indem Sie den
Bestückstern zurück drehen und den Einstellstößel
drehend aus dem Ventilgehäuse entnehmen.
Servicearbeiten
Ventilstellantrieb Abwurfkreis tauschen [00367768-xx] (bis DLM3) 3.8.3 Mechanische Justage (alle Versionen)
36 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
3.9
3.9 Ventilstellantrieb Abwurfkreis tauschen [00367768-xx] (bis DLM3)
Ventilstellantrieb Abwurfkreis tauschen [00367768-xx] (bis
DLM3)
Teile, Hilfsmittel und Werkzeug
▪ Gebräuchlich bis Version 2: Abstandslehre 0,2 mm [00325445-xx]
▪ Einstell-Ventilstößel Bestückkreis [03068816-xx]
Verfügbar ab Version 3, gültig für alle Versionen.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
HINWEIS
Ventilstellantrieb Abwurfkreis nur bis DLM3
Ab Version DLM4 gibt es keinen Ventilstellantrieb Abwurfkreis mehr.

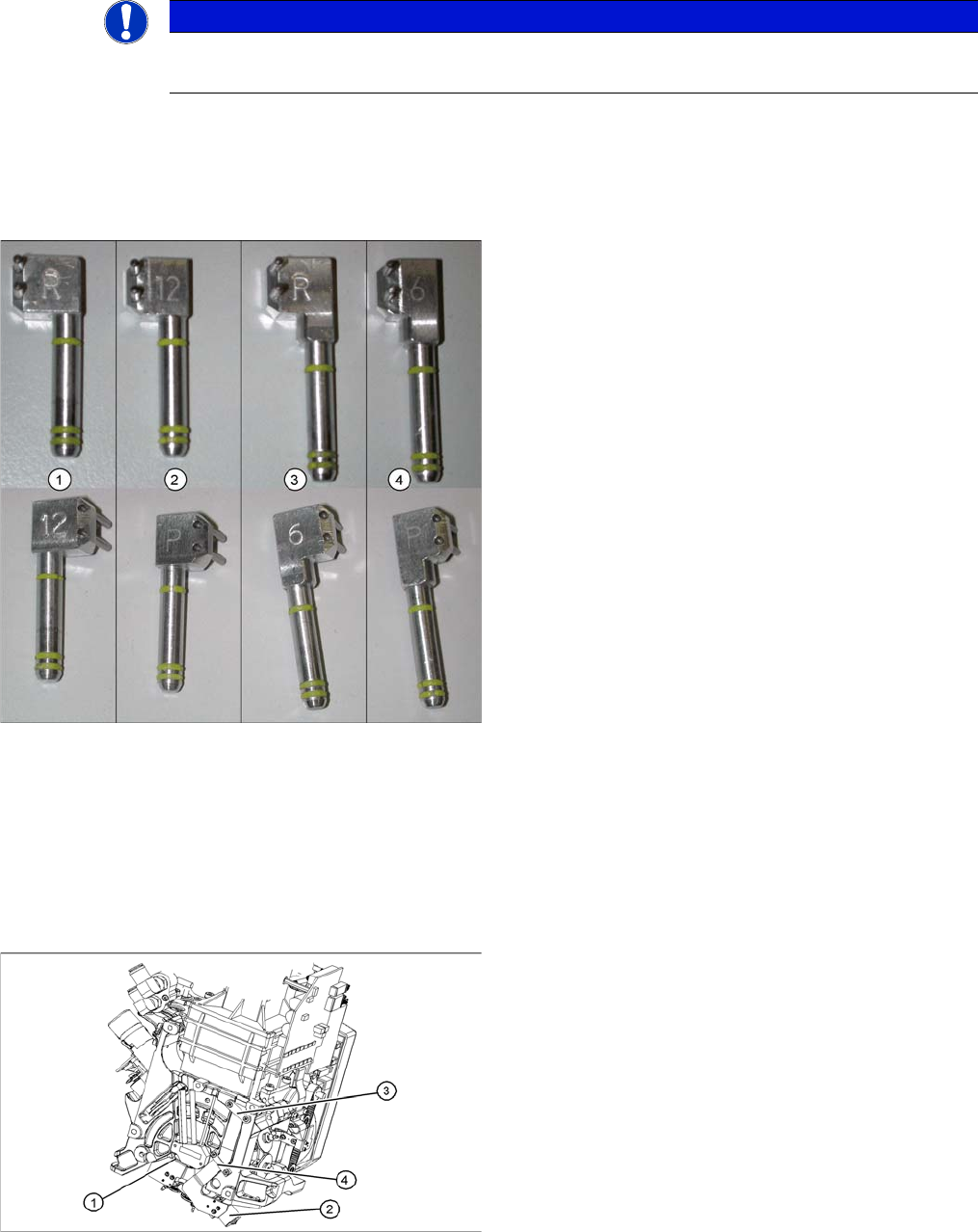

Einstell-Ventilstößel C&P6/12
1. Einstell-Ventilstößel Abwurfkreis C&P12 [03064290-
xx]
2. Einstell-Ventilstößel Bestückkreis C&P12
[03068816-xx]
3. Einstell-Ventilstößel Abwurfkreis C&P6 [03068854-
xx]
4. Einstell-Ventilstößel Bestückkreis C&P6 [03065628-
xx]
Die eingeprägten Beschriftungen auf den Stößeln haben
folgende Bedeutungen:
▪ 6 = C&P6
▪ 12 = C&P12
▪ P = Bestückkreis (Placement)
▪ R = Abwurfkreis (Reject)
1. Ventilstellantrieb Bestückkreis [00368075-xx]
2. Ventilstellantrieb Abwurfkreis [00367768-xx]
3. Flachbandkabelhalter
4. Flachbandkabelhalter
► Lösen Sie beide Kreuzschlitzschrauben der
Flachbandkabelhalter (3) und (4).
Servicearbeiten
3.8.3 Mechanische Justage (alle Versionen) Ventilstellantrieb Abwurfkreis tauschen [00367768-xx] (bis DLM3)
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 37

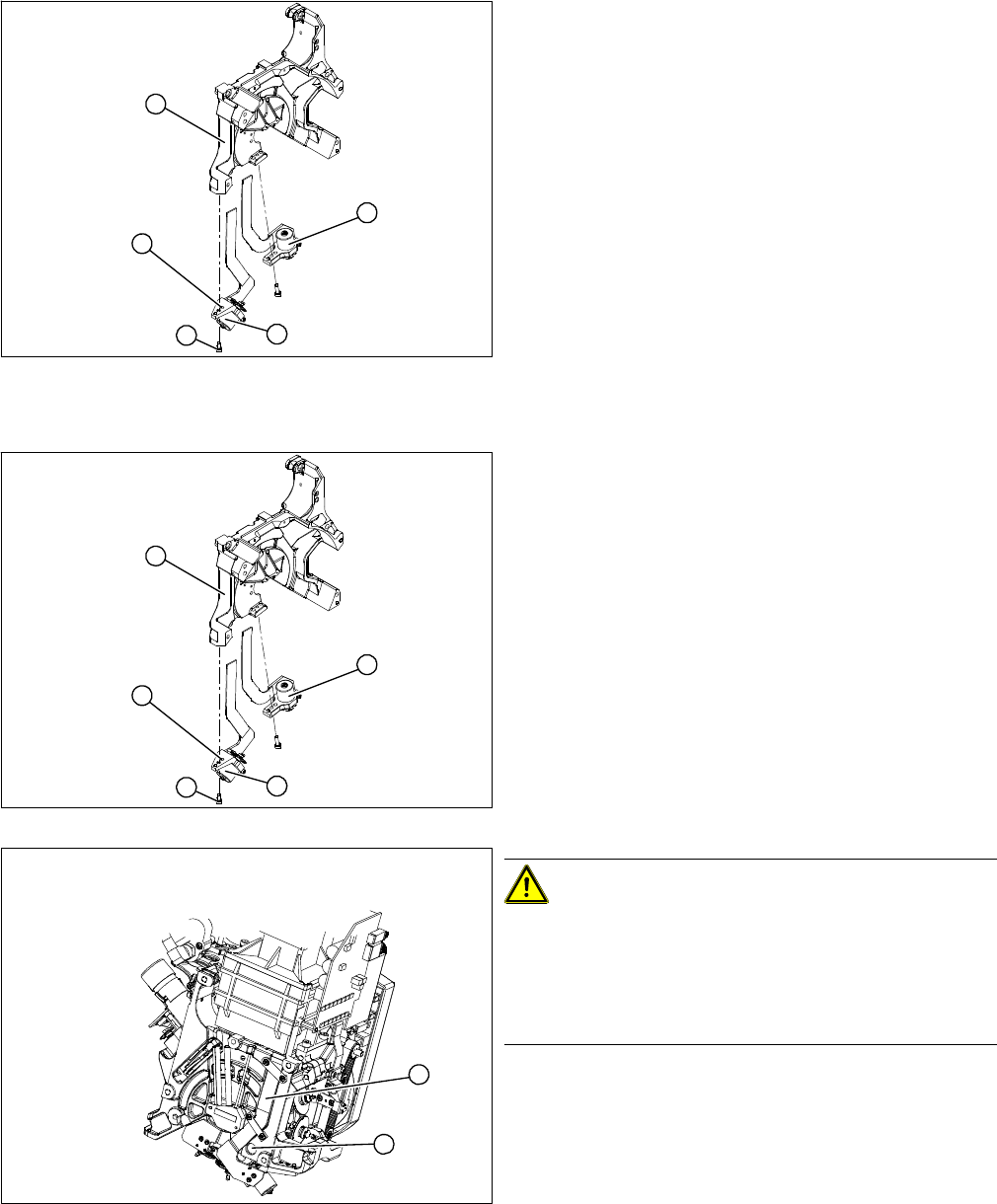

Einbau
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
1. Ventilstellantrieb Bestückkreis [00368075-xx]
2. Ventilstellantrieb Abwurfkreis [00367768-xx]
► Lösen Sie die Befestigungsschraube (4).
► Ziehen Sie den Ventilstellantrieb (2) vorsichtig ab.
5
1
4
3
2
► Setzen Sie den Ventilstellantrieb ein. Achten Sie da
-
bei auf die Zylinderstifte (5).
► Ziehen Sie die Innensechskantschraube (4) nur lo
-
cker an.
► Fixieren Sie die Flachbandkabel mit den Kabelhal
-
tern. Achten Sie darauf, dass die Flachbandkabel
nicht gequetscht werden.
VORSICHT! Kabelführung überprüfen!
Achten Sie auf die richtige Verlegung der
Flachbandkabel (1).
Das Flachbandkabel der beiden Ventilstelleinheiten
muss außerhalb der Bohrung (2) verlegt werden. An
-
dernfalls wird es bei der Montage des Kopfes beschädigt.
5
1
4
3
2
1
2
