Servicearbeiten
Z-Achsenantrieb tauschen 3.9.3 Mechanische Justage (ab Version 03)
44 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4

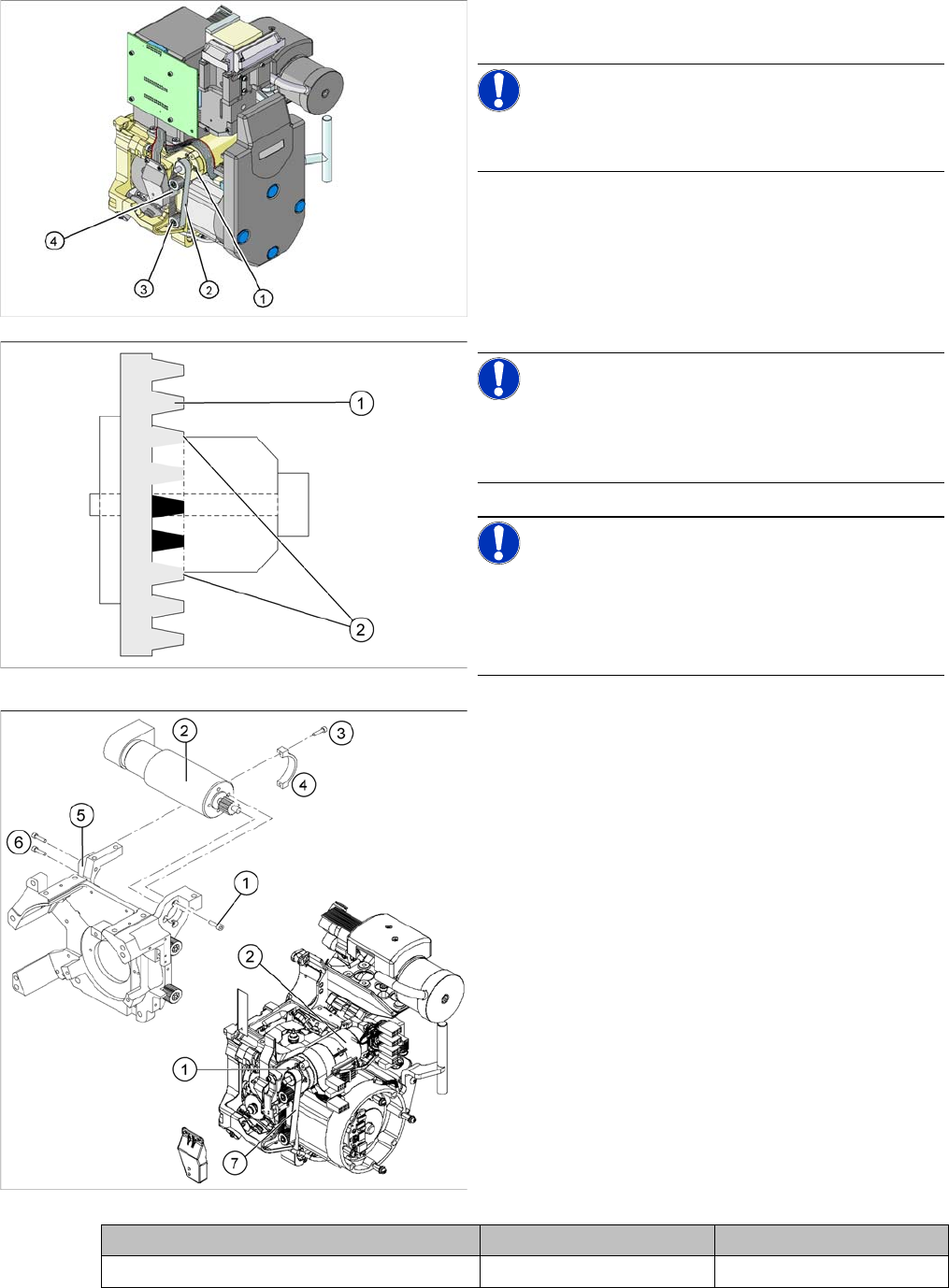

Einbau
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Setzen Sie den Z-Achsenantrieb (2) ein.
Achten Sie darauf, dass die Zahnung des Zahnrie
-
mens (7) in die Zähne des Motorritzels (1) eingreift.
Schrauben Sie den Z-Achsenantrieb mit den vier In
-
nensechskantschrauben M3x5 locker an.
Spannen Sie den Z-Zahnriemen durch Verschieben
der Z-Antriebseinheit nach oben und befestigen Sie
den Motor mit mindestens einer Schraube.
Überprüfen Sie mit dem
Riemenspannungsmessgerät die Zahnriemenspan
-
nung.
Frequenz in Hz Vor dem Dauerlauf Nach dem Dauerlauf
Zahnriemen T2 / DLM3 an der Z
-
Achse 280 +/- 10 280 +/- 10
Befestigen Sie die Motorschelle (5) mit den beiden In
-
nensechskantschrauben M3x14 (6).
Klemmen Sie das Motorschellenoberteil (4) mit den
beiden Innensechskantschrauben M2,5x12 (3) fest.
Ziehen Sie nun die Innensechskantschrauben der Z-
Motoreinheit und der Motorschellen fest.
Kontrollieren Sie den Z-Anschlag oben mit der Ein
-
stell-Lehre.
Servicearbeiten
3.9.3 Mechanische Justage (ab Version 03) Zahnriemen der Z-Achse tauschen [00334936-xx]
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 45
3.12
3.12 Zahnriemen der Z-Achse tauschen [00334936-xx]
Zahnriemen der Z-Achse tauschen [00334936-xx]
Teile, Hilfsmittel und Werkzeug
Zahnriemen T2 /DLM1 [00334936-xx]
Übersicht
Vorbereitung
Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.

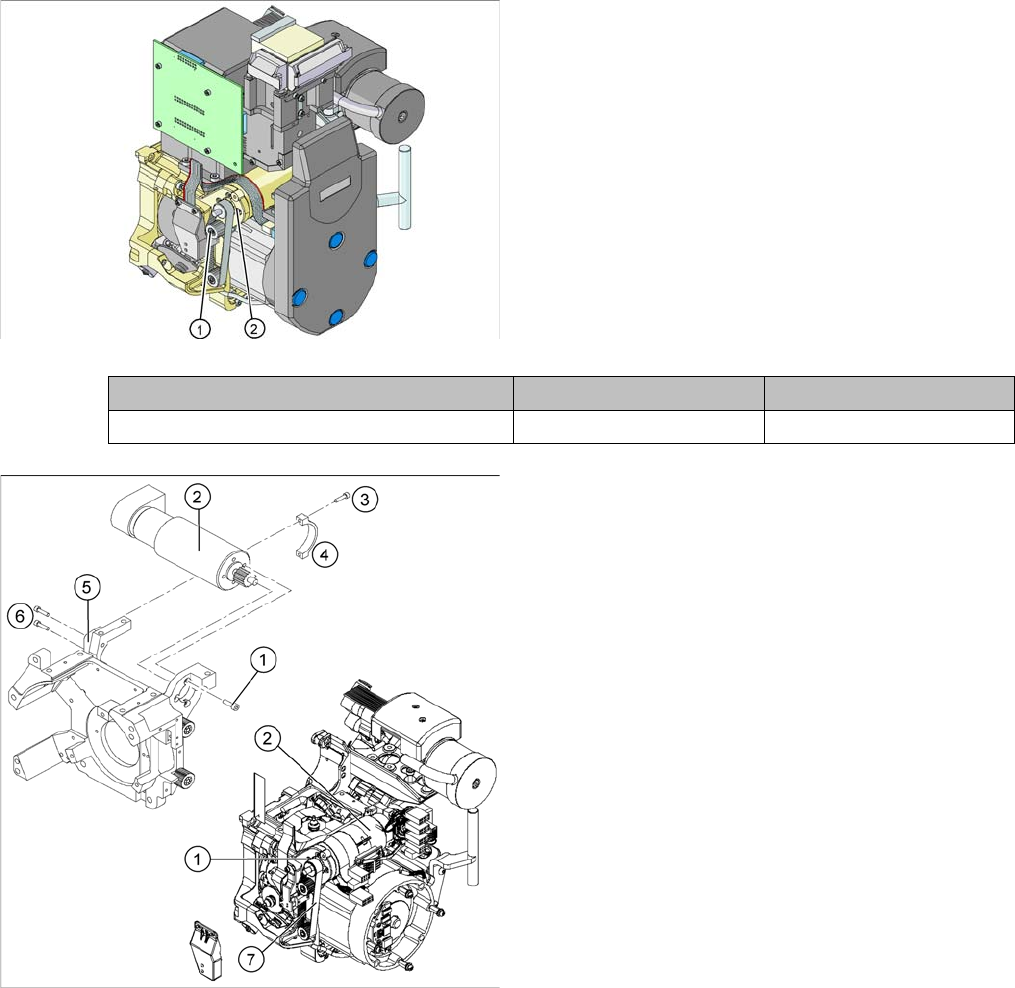

Ausbau
1. Z-Achsenantrieb Anschlag
2. Zahnriemen der Z-Achse
3. Umlenkzahnrad DLM3 (2x)
4. Spannschloss (Klemmblock Z-Achse)
Lösen Sie die beiden Befestigungsschrauben am
Spannschloss.
Lösen Sie die beiden Innensechskantschrauben
M2,5x12 (3) an der Motorschelle (4).
Lösen Sie die beiden Innensechskantschrauben
M3x14 (6) an der Motorschelle (5).
Lockern Sie die vier Innensechskantschrauben
M3x5 (1).
Entfernen Sie den Zahnriemen (7).
Servicearbeiten
Zahnriemen der Z-Achse tauschen [00334936-xx] 3.9.3 Mechanische Justage (ab Version 03)
46 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
Einbau
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Legen Sie den neuen Zahnriemen über das Ritzel
des Z-Achsenantriebs und die Umlenkzahnräder.
HINWEIS!
Achten Sie darauf, dass die Zähne des Zahnriemens in
die Zahnung des Ritzels und der Umlenkrollen greifen.
Montieren Sie das Spannschloss (4) mit den beiden
Befestigungsschrauben an den Zahnriemen.
HINWEIS!
Achten Sie darauf, dass das Spannschloss mit beiden
Enden (2) auf den Zähnen des Zahnriemens (1) zu liegen
kommt.
HINWEIS!
Neues Spannschloss
Ein neues Spannschloss (ab 10/2007 verbaut) weist ein
Profil auf, das in den Zahnriemen eingreift und damit die
korrekte Klemmung erleichtert.
Schrauben Sie die Z-Antriebseinheit (2) mit den vier
Innensechskantschrauben M3x5 (1) locker an.
Spannen Sie den Z-Zahnriemen (7) durch Verschie
-
ben der Z-Antriebseinheit nach oben.
Überprüfen Sie die Zahnriemenspannung (siehe Ta
-
belle unten).
Befestigen Sie die Motorschelle (5) mit den beiden In
-
nensechskantschrauben M3x14 (6).
Klemmen Sie die Motorschelle 2 (4) mit den beiden
Innensechskantschrauben M2,5x12 (3) fest.
Ziehen Sie nun die Innensechskantschrauben der Z-
Antriebseinheit und der Motorschellen fest.
Kontrollieren Sie den Z-Anschlag oben mit der Ein
-
stell-Lehre.
Frequenz in Hz Vor dem Dauerlauf Nach dem Dauerlauf
Zahnriemen T2 / DLM3 an der Z
-
Achse 280 +/- 10 280 +/- 10
