Servicearbeiten 3.17.3 Silikonschläuche am Stern tauschen [00341183S01] Stern ta uschen Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 55 3.17.3 3 . 1 7 . 3 S ilik o n s c h lä u c h e a m S t e r n t a u s c h e n [ 0 …
Servicearbeiten
Stern tauschen 3.17.2 Blasluftzuführung am Stern tauschen [03000896-xx]
54 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
3.17.2
3.17.2 Blasluftzuführung am Stern tauschen [03000896-xx]
Blasluftzuführung am Stern tauschen [03000896-xx]
Aus- und Einbau

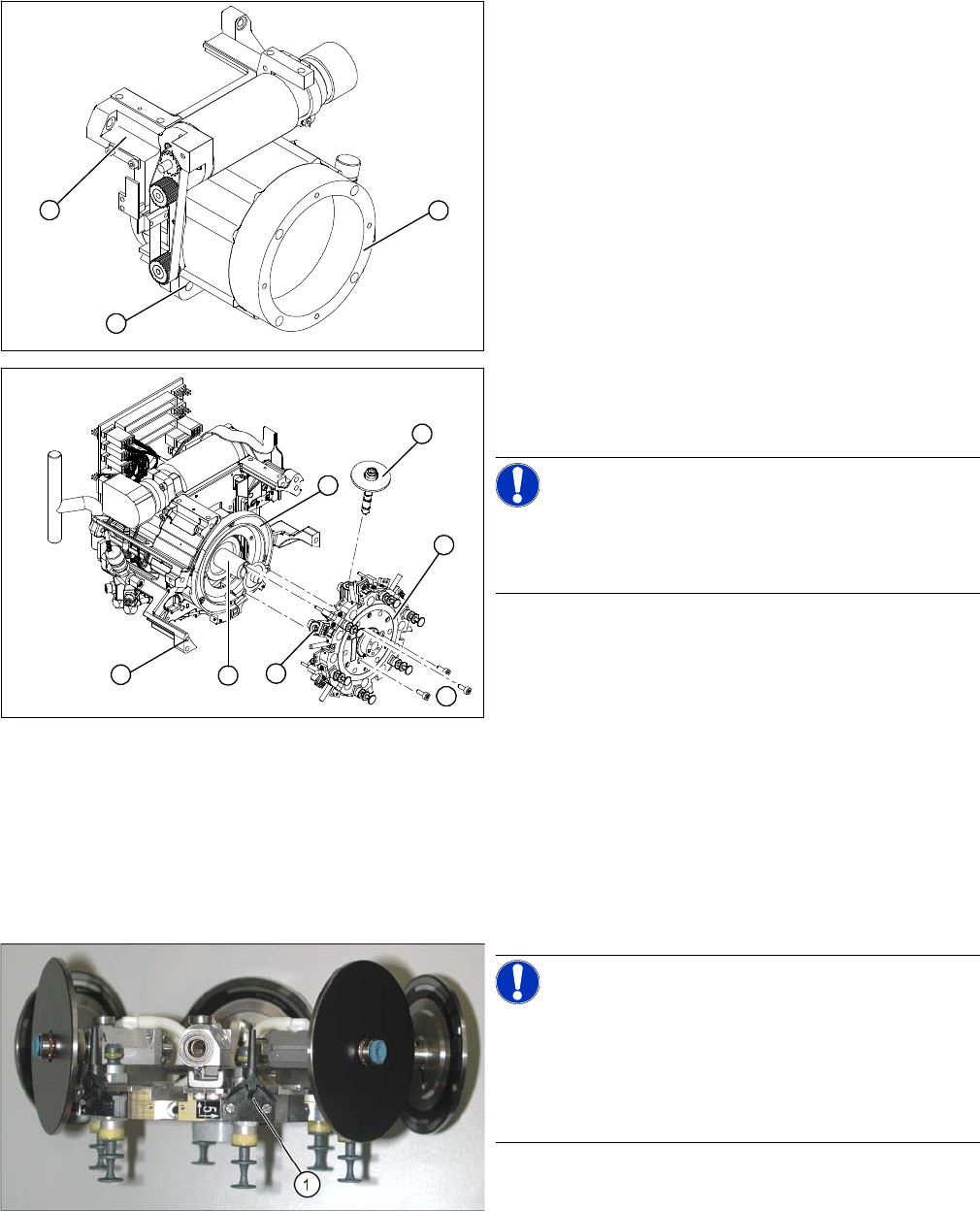

1. Sternantrieb digital (DLM3, DLM4)
2. Innensechskantschraube M5x16, 4 Stück
3. Kopf-Vorderteil
► Lässt sich der Stern noch immer nicht in der magne
-
tischen Ruhelage des Sternmotors montieren, gehen
Sie wie folgt vor:
► Lockern Sie die vier Innensechskantschrauben
M5x16 (2) zur Befestigung des Sternantriebs (1) und
drehen Sie den Sternantrieb in jene Richtung, dass
sich der Stern zur magnetischen Ruhelage justieren
lässt.
► Ziehen Sie in dieser Position die vier Innensechs
-
kantschrauben fest.
► Lockern Sie nun noch einmal die drei Innensechs
-
kantschrauben M3x8 (5) zur Sternbefestigung und
wiederholen Sie die Justage.
HINWEIS!
Erst wenn sich der Stern nach dem Entfernen des Leh
-
renstiftes bei stromlosem Sternantrieb nicht mehr aus der
Position dreht, ist dieser korrekt montiert.
► Entfernen Sie die Lehre für den Stern.
► Schließen Sie den Stecker des Stromversorgungska
-
bels für den Sternantrieb wieder an den Steckplatz
des Zwischenverteilers an. Die Ausführung des Ste
-
ckers ist verdrehsicher.
► Montieren Sie das Kopf-Vorderteil am Kopf-Rückteil.
► Überprüfen Sie die magnetische Ruhelage.
1
3
2
1
7
6
5
4
3
2
HINWEIS!
Stern nicht ausbauen!
Für eine bessere Darstellung wird der Stern hier in aus
-
gebautem Zustand gezeigt. Für den Tausch der
Blasluftzuführung muss der Stern jedoch nicht ausgebaut
werden.

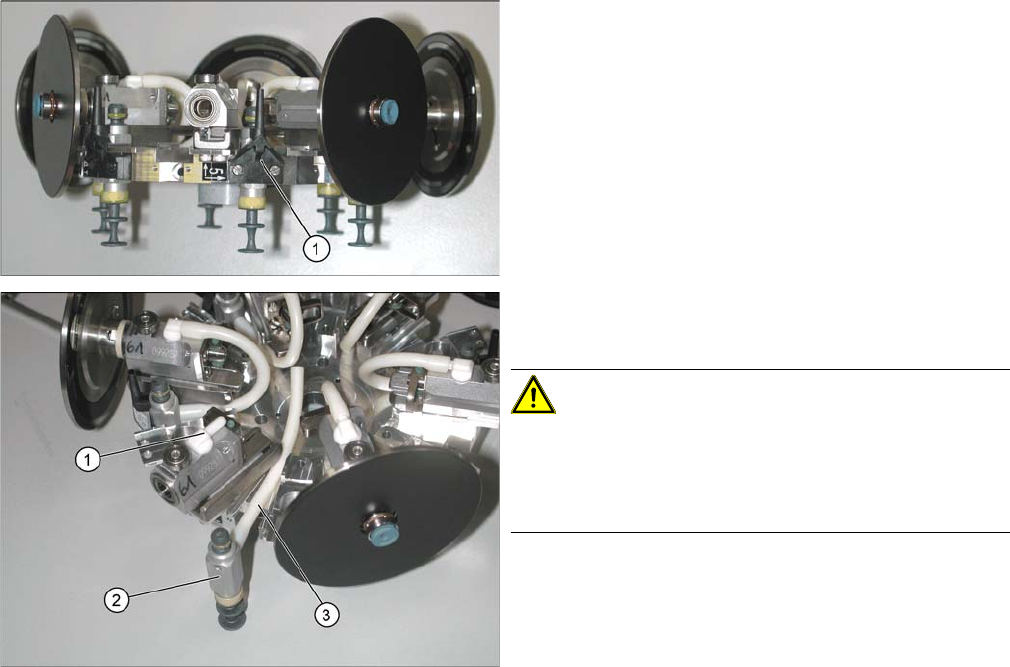

► Lösen Sie die beiden Befestigungsschrauben der
Blasluftzuführung (1) und nehmen Sie diese ab.
► Schrauben Sie die neue Blasluftzuführung mit den
beiden Befestigungsschrauben fest.
Servicearbeiten
3.17.3 Silikonschläuche am Stern tauschen [00341183S01] Stern tauschen
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 55
3.17.3
3.17.3 Silikonschläuche am Stern tauschen [00341183S01]
Silikonschläuche am Stern tauschen [00341183S01]
Ausbau
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Punkte:
▪ Kontrollieren Sie den festen Sitz der weißen Anschlussstücke an den Segmenten. Sind diese locker,
dann muss der gesamte Stern getauscht werden.
▪ Achten Sie auf einen gleichmäßigen Abstand zwischen den Schläuchen:
► Bauen Sie den Stern vom Kopf ab.
► Entnehmen Sie die Pinole aus dem Segment des de
-
fekten Schlauches.
► Lösen Sie die Befestigungsschrauben der
Blasluftzuführung (1) und nehmen Sie diese ab.
► Lösen Sie den Schlauch (3) vom Segment (1).
► Ziehen Sie nun das Ventil (2) aus dem Stern heraus.
VORSICHT!
O-Ring
Hinter dem Ventil befindet sich ein O-Ring. Achten Sie
darauf diesen nicht zu verlieren und beim Einbau wieder
anzubringen!
► Lösen Sie den Schlauch vom Ventil.
Servicearbeiten
Stern tauschen 3.17.3 Silikonschläuche am Stern tauschen [00341183S01]
56 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4

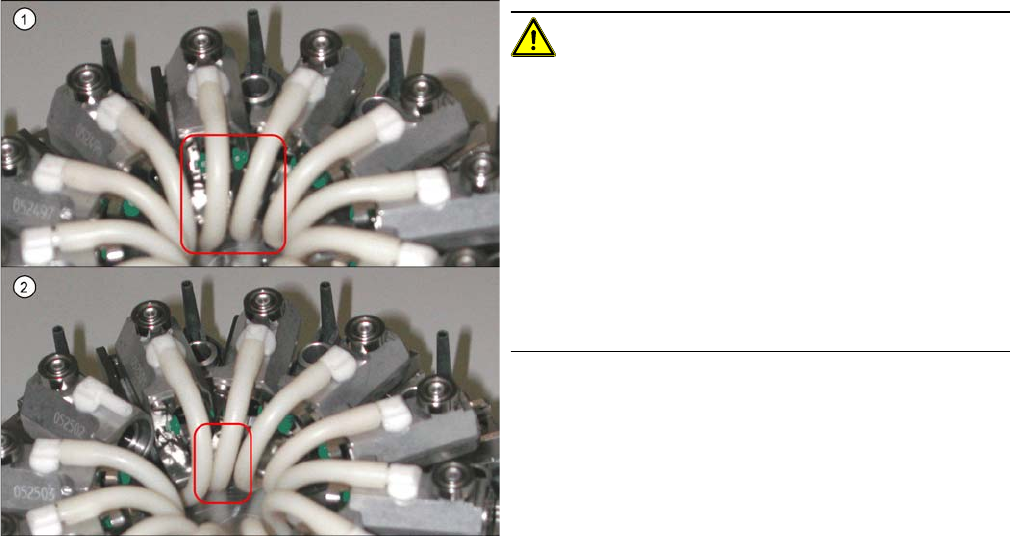

▪ Achten Sie bei der Montage des Sterns darauf, dass die Silikonschläuche nicht eingeklemmt und
oder beschädigt werden.
VORSICHT!
Werden die Verbindungssilikonschläuche zwischen Ven
-
til und Segment getauscht, so muss unbedingt darauf ge
-
achtet werden, dass sie sich nicht durch gegenseitiges
Berühren (2) vorzeitig zerstören.
Dazu müssen die auf exakte Länge vorbereiteten
Silikonschläuche auf die jeweiligen Anschlussstücke bis
zum Anschlag aufgesteckt werden.
Achten Sie darauf, dass sich die Schläuche nicht
berühren (1). Kontrollieren Sie den Abstand während Sie
alle Segmente ganz nach innen schieben. Im Idealfall
sind die Abstände überall identisch.
