Einstellarbeiten
Oberen Anschlag der Z-Achse einstellen
70 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
Einstellung
Die Einstellung kann direkt an der Maschine vorgenommen werden.
► Schalten Sie die Maschine aus.
► Um besser an den Z-Endanschlag heranzukommen sollten Sie den Kabelhalter auf einer Seite los
-
schrauben und zur Seite drehen. Drücken Sie anschließend das Flachbandkabel vorsichtig zur Sei
-
te.
► Überprüfen Sie nun mit der 5/100 mm-Fühlerlehre, ob diese leichtgängig (ohne Widerstand) zwi
-
schen Z-Endanschlag und Spannschloss zu bewegen ist. Ist dies nicht der Fall müssen Sie den Z-
Endanschlag einstellen.

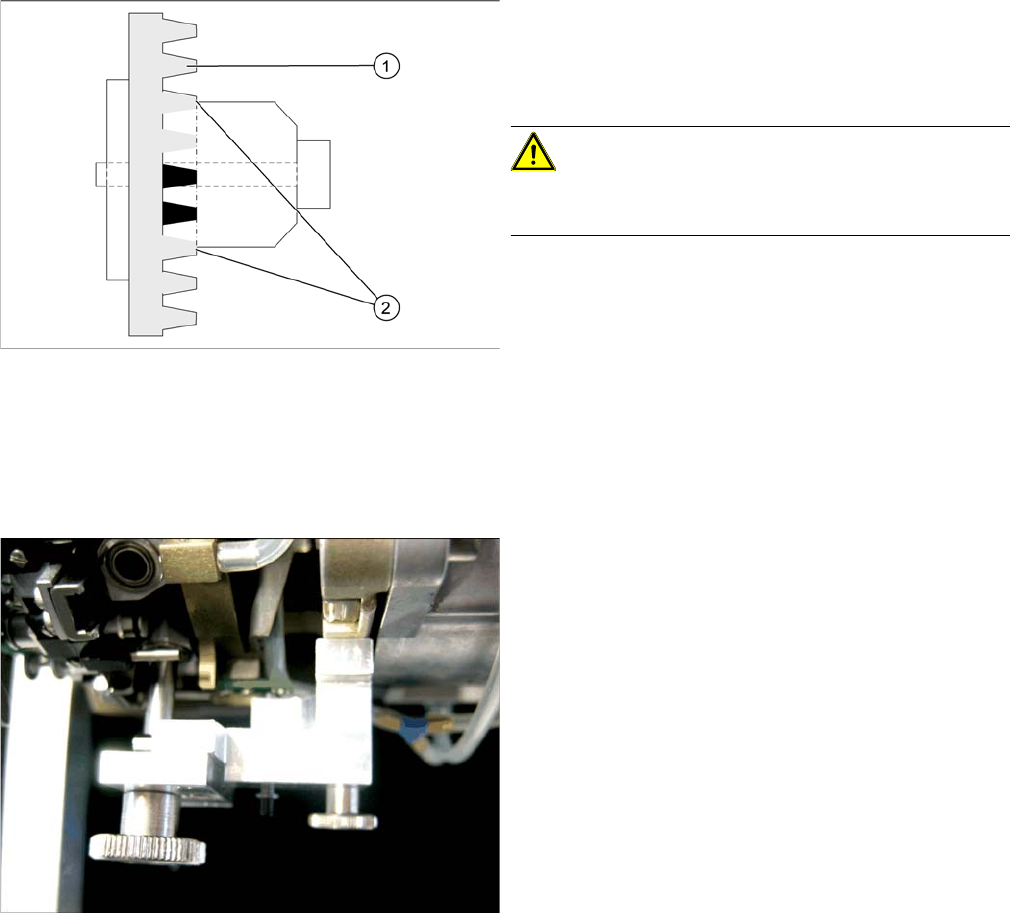

Spannschloss Zahnriemen Z-Achse
1. Zahn am Zahnriemen
2. Spannschloss liegt oben und unten an den Zähnen
an
VORSICHT!
Achten Sie darauf, dass das Spannschloss oben und un
-
ten auf den Zähnen des Zahnriemens anliegt.
Z-Endanschlag Sternlehre montiert
► Montieren Sie die Sternlehre für die Einstellung des
Z-Endanschlags am Kopf. Die Montage erfolgt ge
-
nauso wie bei der Nullpunktlehre für den Stern.
⇨ Durch die Sternlehre ist gewährleistet, dass der
Stern an der richtigen Position steht und die Z-
Achse nach oben gedrückt wird.
► Entnehmen Sie das Segment 1 und drehen Sie den
Stern, bis der Lehrenstift in die Segmentführung
passt.
Einstellarbeiten
Lichtschranke unten einstellen
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 71
Z-Endanschlag einstellen
Sternlehre demontieren
5.6
5.6 Lichtschranke unten einstellen
Lichtschranke unten einstellen
Z-Endanschlag prüfen und einstellen

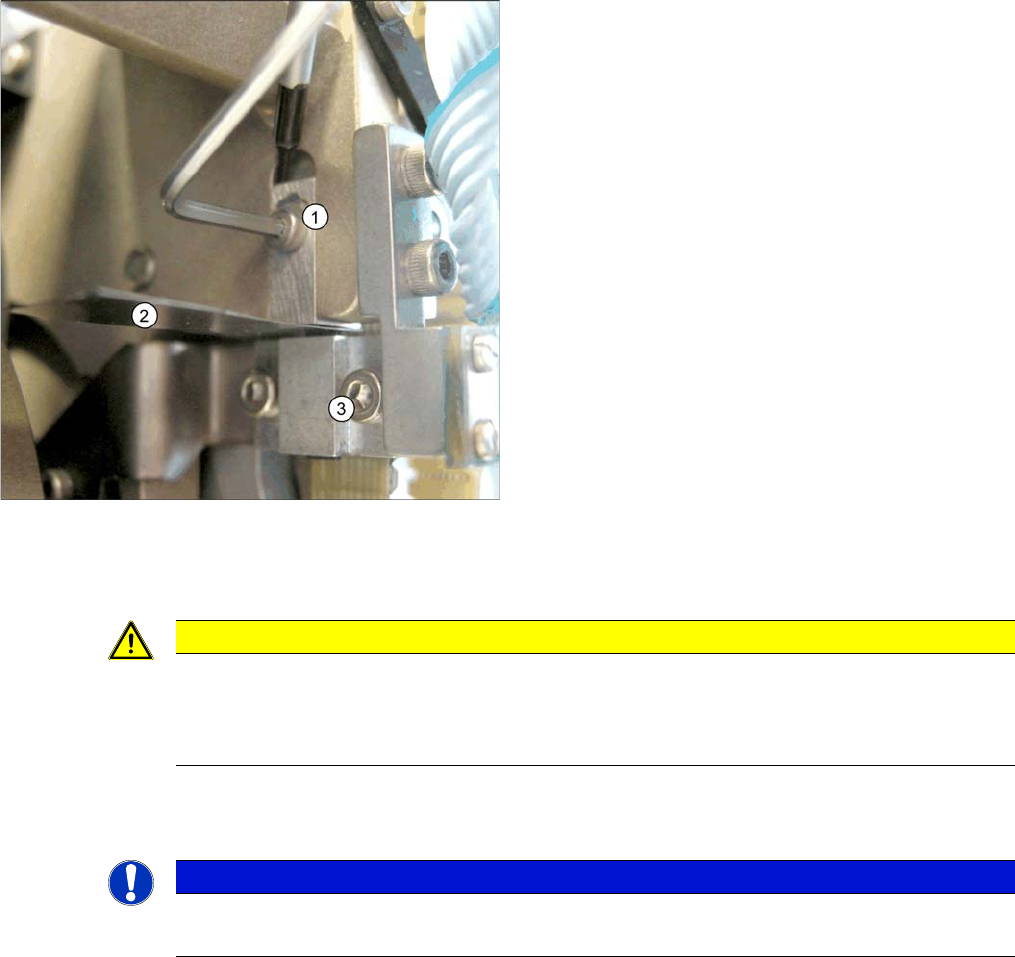

► Lockern Sie die Schraube des Z-Endanschlags (1).
► Klemmen Sie die 15/100 mm-Fühlerlehre (2) zwi
-
schen Z-Endanschlag und Spannschloss (3).
Drücken Sie den Z-Endanschlag mit einem Schrau
-
bendreher leicht nach unten und ziehen Sie die
Schraube wieder fest.
⇨ Die 15/100 mm-Fühlerlehre sollte nun etwas
streng wegzuziehen sein.
► Überprüfen Sie mit der 5/100 mm-Fühlerlehre noch
-
mals, ob sie leichtgängig (ohne Widerstand) zu be
-
wegen ist. Ist dies nicht der Fall müssen Sie die
Einstellung wiederholen.
VORSICHT
Nicht verkanten
Beim Abnehmen der Lehre ist darauf zu achten, dass zuerst der Lehrenstift gezogen und dann
die Sternlehre abmontiert wird. Andernfalls verkantet die Lehre mit den Segmenten und kann
zur Zerstörung der Segmente führen!
HINWEIS
Prüfstift
Die Lichtschranke wird mit einem Prüfstift auf einen Abstand von 1,0 mm zur Pinole eingestellt.
Einstellarbeiten
Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
72 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
5.7
5.7 Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
Flussdiagramm zur Nullpunktkorrektur
VORSICHT!
Halten Sie bei der Durchführung dieses Prozesses den
angegebenen Ablauf genau ein!
