Einstellarbeiten Blasdruckwerte einstellen Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 73 5.8 5 . 8 B la s d r u c k w e r t e e in s t e lle n Blasdruckwerte einstellen Werkzeuge und Hilfsmittel ▪ Schlitzschraubendr…
Einstellarbeiten
Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
72 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
5.7
5.7 Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
Flussdiagramm zur Nullpunktkorrektur
VORSICHT!
Halten Sie bei der Durchführung dieses Prozesses den
angegebenen Ablauf genau ein!
Einstellarbeiten
Blasdruckwerte einstellen
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 73
5.8
5.8 Blasdruckwerte einstellen
Blasdruckwerte einstellen
Werkzeuge und Hilfsmittel
▪ Schlitzschraubendreher-Satz
▪ Druckluftprüfgerät
Einstellung der Blasdruckwerte
Einstellen der Blasdruckwerte mit dem Druckluftprüfgerät
HINWEIS
DLM4-Kopf
Die Einstellung am DLM4-Kopf erfolgt nur für den Abhol-/Bestückkreis. Die Drossel des Blas
-
luftventils für den Abwurfkreis wird nicht benutzt und muss geschlossen sein.

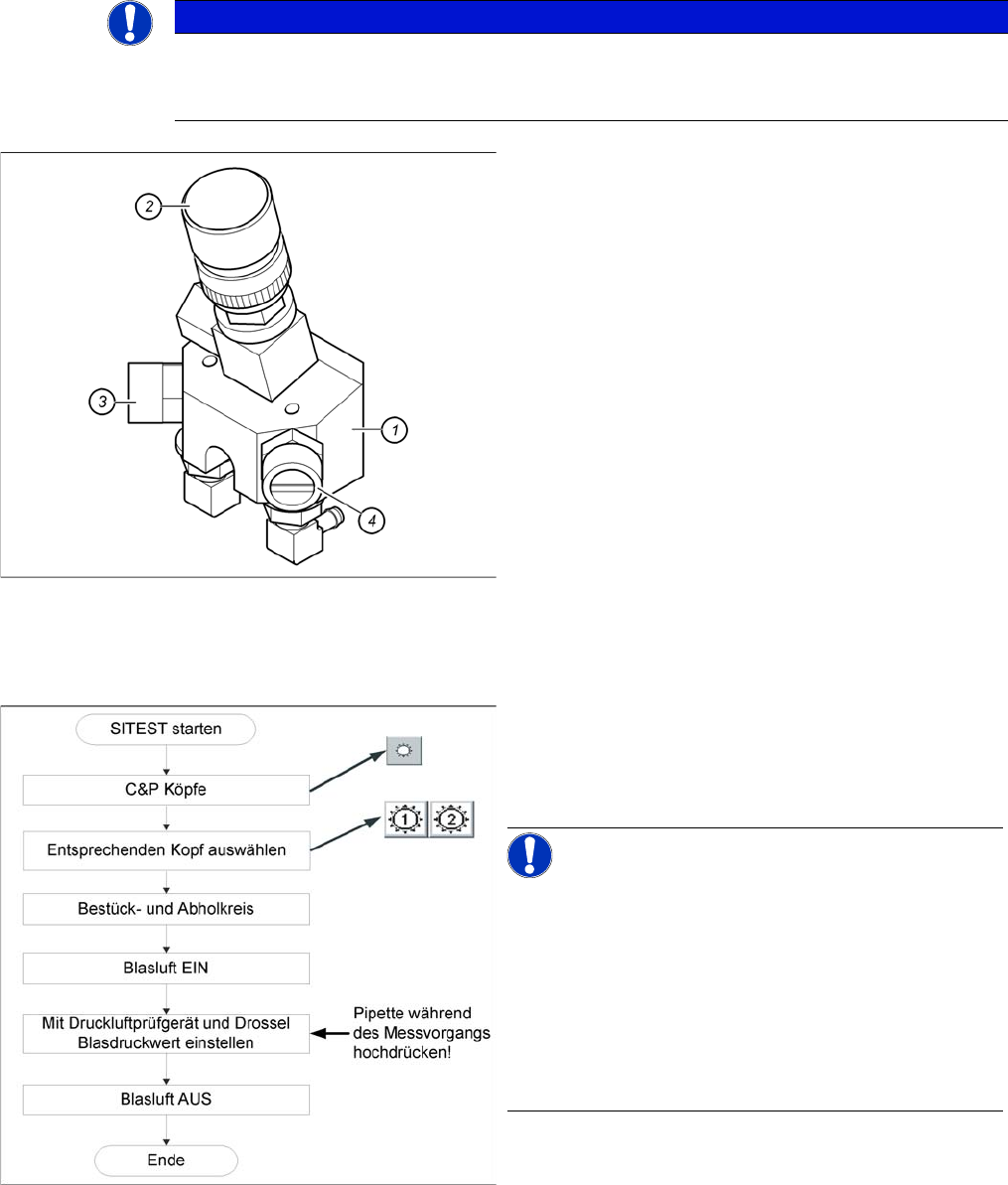

Blasdruckwerte einstellen
1. Blaslufteinheit
2. Mikroschaltventil
3. Drossel für Abwurfkreis
4. Drossel für Abhol-/Bestückkreis
► Verwenden Sie zum Einstellen der Blasluft folgenden
Pipettentyp
DLM3: 914
DLM4: 3004 oder 3014
► Drücken Sie während der Messung an der Pipette die
Feder an der Pipettenschnittstelle ein und lesen Sie
den Blasluftwert ab.
Flussdiagramm zur Ermittlung der Blasdruckwerte
Beim Einstellen des Blasdruckwertes mit dem
Druckluftprüfgerät und der Drossel unbedingt beachten:
► Pipette während des Messvorgangs nach oben
drücken!!
HINWEIS!
Die Blasdruckwerte, die im Menüpunkt
"Blasdruck messen" am Bildschirm des
Stationsrechners
in Ein
zelfunktionen oder im SITEST-Programm ange
-
zeigt werden, entsprechen nicht den wirklich an der Pi
-
pette eingestellten Blasdruckwerten. Sie dienen vielmehr
zur Funktionskontrolle des Blasdruckventils. Der Blas
-
druck darf deshalb nicht mit Hilfe der am Monitor ange
-
zeigten Werte eingestellt werden. Verwenden Sie daher
nur die mit dem Druckluftprüfgerät ermittelten Werte.
Einstellarbeiten
Blasdruckwerte einstellen
74 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
Stellen Sie folgende Werte ein:
Wiederholen Sie den Abgleichvorgang mehrmals, da sich der Abhol-/Bestückkreis und der Abwurfkreis
gegenseitig beeinflussen.
Blasdruckwerte Eingestellt mit Druckluftprüfgerät
Gemessen an Pipette
Angezeigt am Monitor
(nur im Abhol-/ Bestückkreis)
Abhol-/Bestückkreis 150 mbar (100 – 200 mbar) z. B.: 250 mbar
Abwurfkreis 250 mbar (200 – 300 mbar) Abwurfkreis hat keinen Sensor
HINWEIS
Einstellung Abwurfkreis nicht notwendig
Die Einstellung des Abwurfkreises ist bei der HF/X-Maschine nicht notwendig.
Beim DLM4-Kopf wird die Drossel des Abwurfkreises geschlossen.
HINWEIS
Blasluftkreise
Die beiden Blasluftkreise werden über ein einziges Ventil angesteuert und beeinflussen sich
deshalb gegenseitig. Über die beiden Drosseln sind jedoch verschiedene Druckwerte für jeden
Kreis einstellbar.
HINWEIS
Schlauch des Messsensors
Achten Sie darauf, dass der Schlauch des Messsensors dicht auf der Pipette sitzt.
