Einstellarbeiten Vakuumtest Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 77 Szenario 2 Beispiel für fehlerhafte Va kuumwerte, die hier auf einen beschädigten Silikonschlauch an Segment 1 und eine of - fene Pipette a n…
Einstellarbeiten
Vakuumtest
76 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
Vakuumtest mit geschlossener Pipette (am Beispiel
SW60x)
► Starten Sie die SITEST und führen Sie ggf. noch die
erste Referenzfahrt aus.
► Wählen sie das Portal für den gewünschten Vakuum
-
test am C&P6/12.
► Legen sie alle Pipetten des Bestückkopfes im PPW
ab.
► Ersetzen Sie an einer Magazinposition ein gefülltes
Magazin durch das Pipettenmagazin mit den Testpi
-
petten [03067029
-
xx].
► Wählen sie im Menü Pipetten am Kopf für Segment 1
den Pipettentyp aus, der ursprünglich für diese Ma
-
gazinposition konfiguriert war.
► Aktivieren Sie die Checkbox Alle Segmente wie Seg
-
ment 1.
► Holen sie die Vakuumtestpipetten mit allen Segmen
-
ten ab.
► Wählen sie das Vakuumtestmenü und führen Sie den
Vakuumtest aus.
► Die Fehlermeldung Vakuumabstand offen geschlos
-
sen zu gering muss hier ignoriert werden.
▪ Wie in den Messwerten erkennbar ist, weichen die
Offen Werte noch um bis zu 3 mbar von den ge
-
schlossen Werten ab.
▪ Dies liegt aber innerhalb der Toleranz von 5 mbar,
bei der davon auszugehen ist dass eine korrekte
Funktion gewährleistet ist.
► Wird diese Toleranz überschritten, so prüfen Sie
Ventilstößel und Saugteller. Tauschen Sie diese ggf.
vorsorglich.
Szenario 1
Beispiel für fehlerhafte Vakuumwerte, die hier auf einen
beschädigten Saugteller an Segment 2 hinweisen.
HINWEIS!
Zerstörter Saugteller
Liegen beide Messwerte für ein Segment um ca.
640 mbar, so deutet das auf einen völlig zerstörten Saug
-
teller hin.
Einstellarbeiten
Vakuumtest
Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4 77
Szenario 2
Beispiel für fehlerhafte Vakuumwerte, die hier auf einen
beschädigten Silikonschlauch an Segment 1 und eine of
-
fene Pipette an Segment 3 hinweisen.
HINWEIS
Fehler bei den Silikonschläuchen
Unter Umständen können Fehler bei den Silikonschläuchen erst bei ausgefahrenen Segmen
-
ten erkannt werden. So kann es sinnvoll sein, die Z-Achse freizuschalten und den Vakuumtest
des Segments im abgesenktem Zustand durch Einzelmessung zu ermitteln.
HINWEIS
Fehlender Ventilstößel
Liegen beide Messwerte für ein Segment bei nur ca. 210 mbar, so deutet das auf einen fehlen
-
den Ventilstößel hin.
Vakuumwerte und Ventilstößelpositionen
▪ Befindet sich der Ventilstößel in der Position "Pipette
offen", so wird der Vakuumbereich gegenüber der
Umgebung mit zwei Dichtungen abgedichtet.
▪ Befindet sich der Ventilstößel in der Position "Pipette
geschlossen", so wird (hinten nahe dem Antrieb) der
Vakuumbereich gegenüber der Umgebung nur mit ei
-
ner Dichtung abgedichtet.
Ist nun der "Vakuumwert geschlossen" zu niedrig, so ist
diese Dichtung unzureichend gefettet oder beschädigt.
Einstellarbeiten
Montage DLM4 mit Adapterplatte
78 Serviceanleitung SIPLACE Bestückköpfe DLM3/DLM4
5.10
5.10 Montage DLM4 mit Adapterplatte
Montage DLM4 mit Adapterplatte
Die Befestigungsschrauben des DLM4-Kopfes werden mit einem Drehmoment von 2,7 Nm an die Ad
-
apterplatte geschraubt.
Die Befestigungsschrauben der Adapterplatte werden mit einem Drehmoment von 2,7 Nm an die Kopf
-
halteplatte des Portal geschraubt.
5.11
5.11 Sonstige mechanische Einstellungen am Bestückstern
Sonstige mechanische Einstellungen am Bestückstern
▪ Stellen Sie die Blasluftübergangsröhrchen auf 0,7 mm Überstand zur Oberfläche der
Kreisbogenführung ein.
HINWEIS
Austausch DLM4-Kopf
Im Servicefall kann der DLM4-Kopf getauscht werden.
► Ist der DLM4-Kopf mit einer Adapterplatte befestigt, dann muss diese vom alten an den
neuen Kopf umgebaut werden.

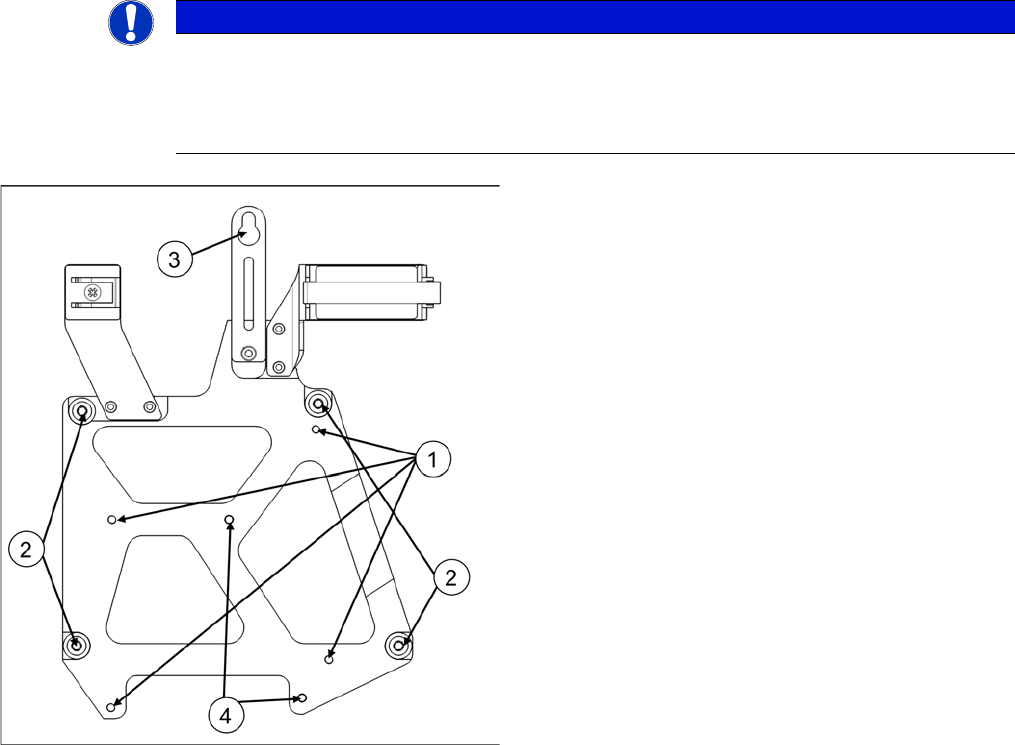

Adapterplatte DLM4
Die Adapterplatte ist hardwaremäßig für einen schnellen
Kopftausch (z. B. für die Wartung) ausgestattet. Dazu hat
sie unverlierbare Schrauben und eine Öse zur ersten Fi
-
xierung des Kopfes an der Kopfhalteplatte des Portals.
1. Befestigung des DLM4-Kopfes an der Adapterplatte
2. Befestigung der Adapterplatte am Kopfhalter des
Portals
3. Öse zum schnellen Kopftausch (FHE)
4. Zentrierstifte für den DLM4-Kopf
