3 Montageanleitung Montage- und Betriebsanleitung 3.3 Montage Shuttle Extension Ausgabe 06/2017 44 Ausrichtung Shuttle Extension zu SIPLACE TX 3 Abb. 3.3 - 7 Ausrichtungsposit ion der Shuttle Extension Positionieren Si…
Montage- und Betriebsanleitung 3 Montageanleitung
Shuttle Extension Ausgabe 06/2017 3.3 Montage
43
Justierung 3
Legen Sie eine Maschinenwasserwage (Messgenauigkeit von 0,02 mm) an der Transport-
wange des Shuttle Extension-LP-Transports an.

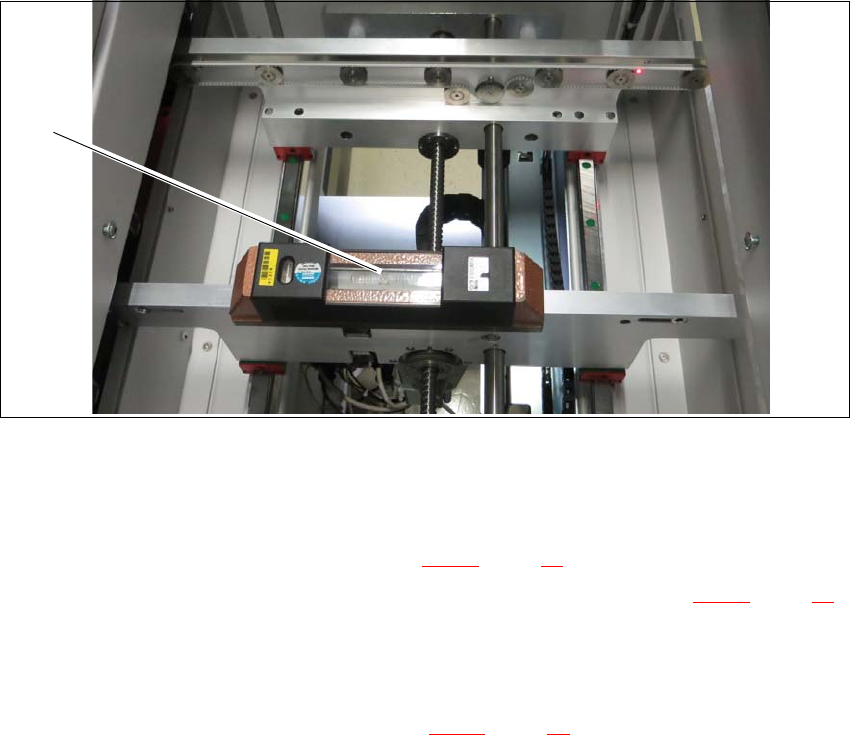

Abb. 3.3 - 6 Wasserwage (mit einer Messgenauigkeit von 0,02 mm) auf Transportwange
Justieren Sie mithilfe der Wasserwage (1) die Shuttle Extension in x- und y-Richtung an den
vier Maschinenfüßen.
Lösen Sie die obere Mutter (Pos. 1 in Abb. 3.3 - 5, Seite 42) mit einem Gabelschlüssel.
Verwenden Sie den Gabelschlüssel, um die untere Mutter (Pos. 2 in Abb. 3.3 - 5, Seite 42)
an allen vier Füßen der Shuttle Extension einzustellen, so dass die Flüssigkeit in der Was-
serwage bei der erforderlichen Bandhöhe nicht vom Nullpunkt abweicht.
Überprüfen Sie die erforderliche LP-Transporthöhe.
Ziehen Sie die obere Mutter (Pos. 1 in Abb. 3.3 - 5, Seite 42) mit dem Gabelschlüssel fest,
um alle Füße der Shuttle Extension zu befestigen.
(1)
3 Montageanleitung Montage- und Betriebsanleitung
3.3 Montage Shuttle Extension Ausgabe 06/2017
44
Ausrichtung Shuttle Extension zu SIPLACE TX 3

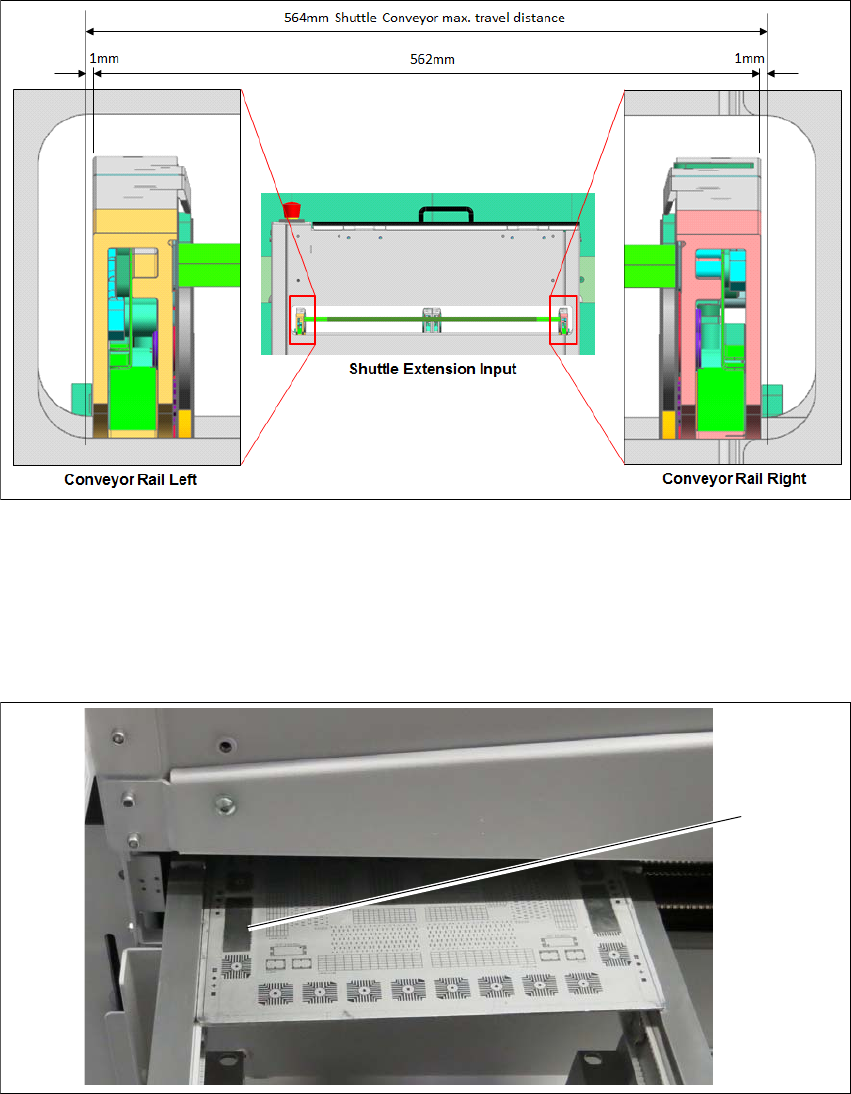

Abb. 3.3 - 7 Ausrichtungsposition der Shuttle Extension
Positionieren Sie die Shuttle-Transportwangen bei 281 (1 mm Lücke an jedem äußeren
Ende), fixiert mit Motorbremse.
Richten Sie eine der Shuttle-Transportwangen (entweder rechts oder links) an der TX-Trans-
portwange aus.
Abb. 3.3 - 8 Mit Leiterplatte überprüfen
Prüfen Sie die Wangenposition mit der kalibrierten Leiterplatte.
Schieben Sie eine Leiterplatte durch den LP-Transport und prüfen Sie den Übergangspunkt
zwischen der Shuttle Extension und der SIPLACE TX.
Es muss möglich sein, die Leiterplatte leicht und ohne Widerstand durchzuschieben.
(1)
Montage- und Betriebsanleitung 3 Montageanleitung
Shuttle Extension Ausgabe 06/2017 3.3 Montage
45
Schrauben Sie die Shuttle Extension zur Befestigung mit den Verbindungshalterungen an die
TX-Maschine.
Verbindungshalterungen an der Eingangsseite der Shuttle Extension 3

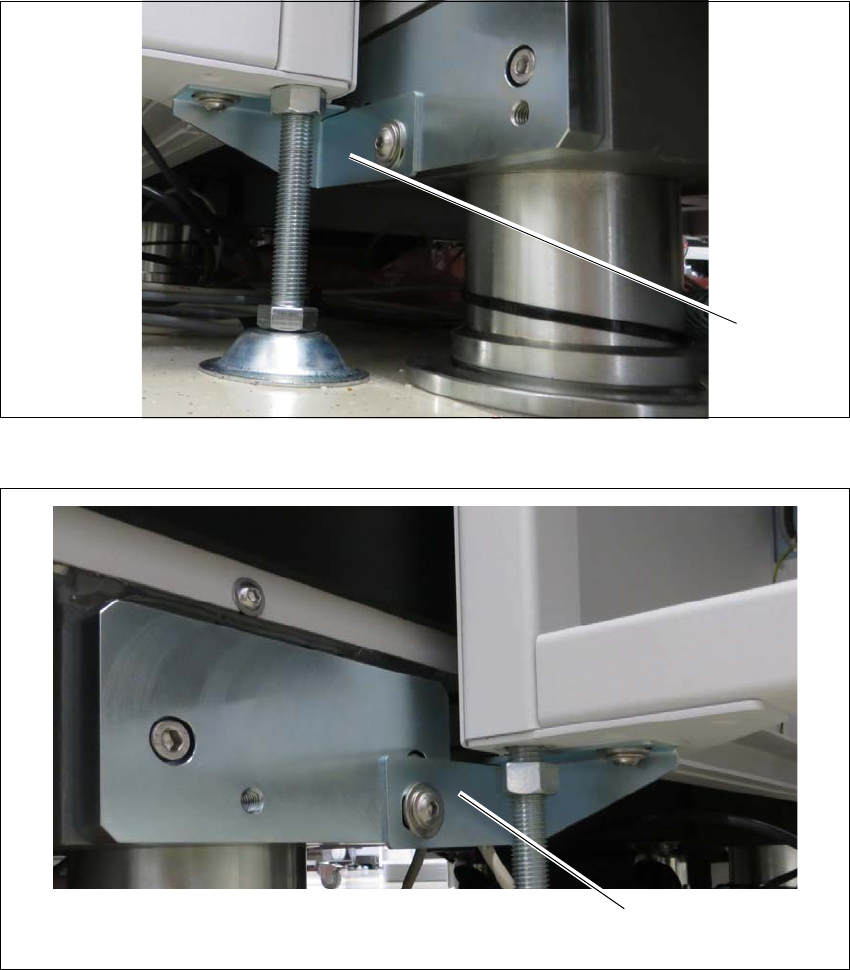

Abb. 3.3 - 9 Verbindungshalterung am Eingabeband – rechte Seite
Abb. 3.3 - 10 Verbindungshalterung am Eingabeband – linke Seite
(1) Verbindungshalterung Eingabeband – rechte Seite
(2) Verbindungshalterung Eingabeband – linke Seite
(1)
(2)
