Montage- und Betriebsanleitung 3 Montageanleitung Shuttle Extension Ausgabe 06/2017 3.4 Elektrische Anschlüsse 51 3.4.2.3 CAN-Kabelanschlüsse bei Spezialkonfiguration Abb. 3.4 - 3 CAN-Kabelanschlüsse bei Spezialkonfigura…
3 Montageanleitung Montage- und Betriebsanleitung
3.4 Elektrische Anschlüsse Shuttle Extension Ausgabe 06/2017
50
3.4.2.2 Anschlüsse
Die Shuttle Extension ermöglicht zwei Konfigurationen: Upstream und Downstream, Verdrahtung
und Jumpereinstellung sind im Folgenden angegeben.
3
Für spezielle Konfigurationen, bei denen zwei Shuttle Extensions mit einer SIPLACE TX-Ma-
schine verbunden sind, werden das CAN-Kabel und die TSP 420 Jumper-Einstellung wie folgt
konfiguriert.
3
Upstream-Konfigurationen Downstream-Konfigurationen
Netzanschluss zur TX -X15.S1 -X15.S2
CAN Bus-Anschluss zur TX CAN3.EXT CAN3.EXT
Netzanschluss zur TX X50 X50
CAN Bus-Anschluss zum
Shuttle
X52 X52
SMEMA-Anschluss an TX -XL1 und XL2 Upstream -XL1 und XL2 Upstream
SMEMA-Anschluss zum
Shuttle
-XL1-DS und XL2-DS (Down-
stream)
-XL1-US und XL2-US
(Upstream)
TSP 420 Jumper-Einstellung JP1 Pin 2 und 3 gebrückt
JP2 Pin 1 und 2 gebrückt
JP1 Pin 2 und 3 gebrückt
JP2 Pin 1 und 2 gebrückt
CAN-Abschlussstecker von
CAN3.EXT entfernt
Eingesteckt in -X1* (CAN-Ka-
bel: Upstream)
Eingesteckt in -X1* (CAN-Ka-
bel: Downstream)
CAN-Kabel IDC-Stecker Upstream-Konfigurationen Downstream-
Konfigurationen
-X1 -X1* (Kabel: Downstream) CAN3.EXT (TX)
-X1* CAN-Abschlussstecker von
CAN3.EXT entfernt
-X1 (Kabel: Upstream)
-X52 -X52 (Shuttle Upstream) -X52 (Shuttle Upstream)
TSP 420 Jumper-Einstellung
JP1 Pin 2 und 3 gebrückt
JP2 Pin 1 und 2 gebrückt
JP1 Pin 2 und 3 gebrückt
JP2 Pin 1 und 2 gebrückt
Montage- und Betriebsanleitung 3 Montageanleitung
Shuttle Extension Ausgabe 06/2017 3.4 Elektrische Anschlüsse
51

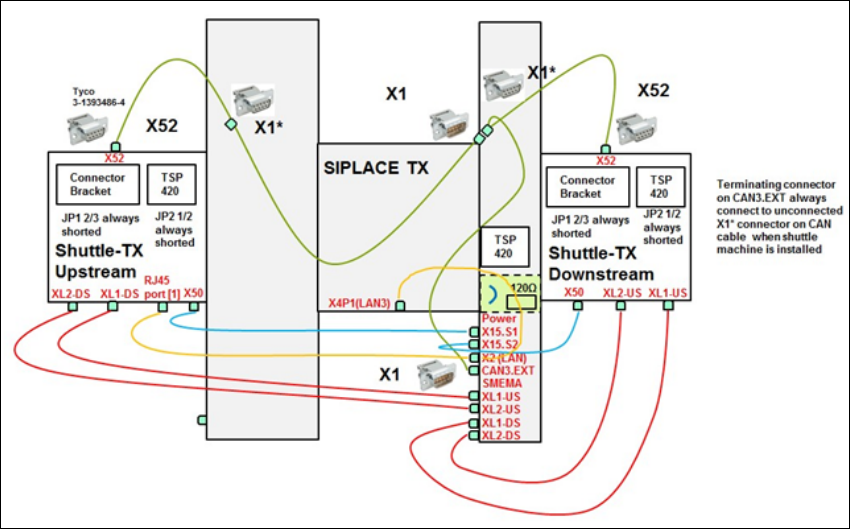

3.4.2.3 CAN-Kabelanschlüsse bei Spezialkonfiguration
Abb. 3.4 - 3 CAN-Kabelanschlüsse bei Spezialkonfiguration
3 Montageanleitung Montage- und Betriebsanleitung
3.4 Elektrische Anschlüsse Shuttle Extension Ausgabe 06/2017
52
