Montage- und Betriebsanleitung 5 Betrieb der Shuttle Extension
Shuttle Extension Ausgabe 06/2017 5.1 Shuttle Extension an SIPLACE Pro
61
5 Betrieb der Shuttle Extension
5.1 Shuttle Extension an SIPLACE Pro
Öffnen Sie den SIPLACE Pro Line Editor.

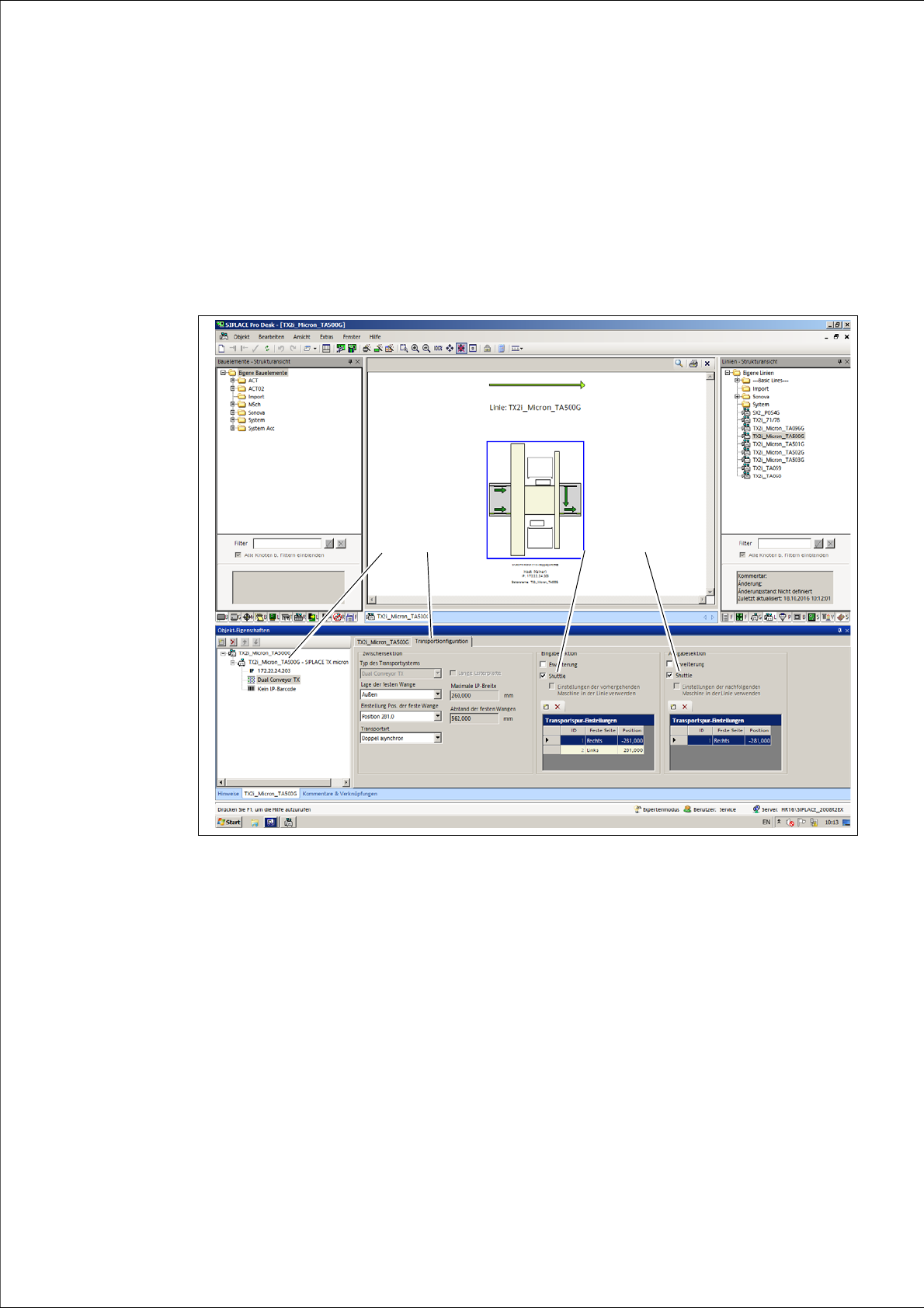

SIPLACE Pro - Registerkarte „Linien-Editor“: „Transportkonfiguration“
Wählen Sie die Station (1) in der Strukturansicht.
Öffnen Sie die Registerkarte Transportkonfiguration.
Aktivieren Sie das Kontrollkästchen Shuttle (3), um die Shuttle Extension in der Eingabesek-
tion zu konfigurieren.
Aktivieren Sie das Kontrollkästchen Shuttle check box (4), um die Shuttle Extension in der
Ausgabesektion zu konfigurieren.
(3)
(2)
(1)
(4)
5 Betrieb der Shuttle Extension Montage- und Betriebsanleitung
5.1 Shuttle Extension an SIPLACE Pro Shuttle Extension Ausgabe 06/2017
62
Editierfeld: Eingabesektion 5
Shuttle
Die Station verfügt über ein SIPLACE TX Conveyor Shuttle an der Eingabeseite. Die re-
levanten Parameter können manuell in der Liste Transportspur-Einstellungen konfigu-
riert werden.
Einstellungen der vorhergehenden Maschine in der Linie verwenden
Die Transportspur-Einstellungen müssen konfiguriert werden, um sicherzustellen, dass
die Transportspuren für das Shuttle und die nachfolgende SIPLACE Station zueinander
passen.
Die Daten der Transportspur-Einstellungen (Feste Wange und Position) werden von der
nachfolgenden SIPLACE-Station übernommen.
Dies ist das Standardverfahren, wenn eine nachfolgende SIPLACE-Station vorhanden
ist.
Transportspur-Einstellungen
Wenn „Shuttle“ als Eingabe ausgewählt ist, können die jeweiligen Transportspur-Einstel-
lungen hier manuell eingegeben werden. Dies ist notwendig, wenn es sich bei der nach-
folgenden Station nicht um einen SIPLACE-Bestückautomaten handelt (sondern um
einen Drucker, AIO etc.). In diesem Fall können die Transportspur-Einstellungen NICHT
mit der Funktion Einstellungen der vorhergehenden Maschine in der Linie verwenden
übernommen werden.
ID: Gibt die Transportspur-Nummer an (1 = rechts und 2 = links).
Feste Wange: Wählen Sie die Lage der festen Wange, die in der nachfolgenden Station
konfiguriert wurde.
Position: Wählen Sie die Position der festen Wange, die in der nachfolgenden Station
konfiguriert wurde.
Editierfeld: Ausgabesektion 5
Shuttle
Die Station verfügt über ein SIPLACE TX Conveyor Shuttle an der Ausgabeseite. Die re-
levanten Parameter können manuell in der Liste Transportspur-Einstellungen konfigu-
riert werden.
Einstellungen der vorhergehenden Maschine in der Linie verwenden
Die Transportspur-Einstellungen müssen konfiguriert werden, um sicherzustellen, dass
die Transportspuren für das Shuttle und die vorhergehende SIPLACE Station zueinan-
der passen.
Die Daten der Transportspur-Einstellungen (Feste Wange und Position) werden von der
vorhergehenden SIPLACE-Station übernommen.
Dies ist das Standardverfahren, wenn eine vorhergehende SIPLACE-Station vorhanden
ist.
Montage- und Betriebsanleitung 5 Betrieb der Shuttle Extension
Shuttle Extension Ausgabe 06/2017 5.1 Shuttle Extension an SIPLACE Pro
63
Transportspur-Einstellungen
Wenn „Shuttle“ als Ausgabe ausgewählt ist, können die jeweiligen Transportspur-Ein-
stellungen hier manuell eingegeben werden. Dies ist notwendig, wenn es sich bei der
vorhergehenden Station nicht um einen SIPLACE-Bestückautomaten handelt (sondern
um einen Drucker, AIO etc.). In diesem Fall können die Transportspur-Einstellungen
NICHT mit der Funktion Einstellungen der vorhergehenden Maschine in der Linie ver-
wenden übernommen werden.
ID: Gibt die Transportspur-Nummer an (1 = rechts und 2 = links).
Feste Wange: Wählen Sie die Lage der festen Wange, die in der vorhergehenden Sta-
tion konfiguriert wurde.
Position: Wählen Sie die Position der festen Wange, die in der vorhergehenden Station
konfiguriert wurde.
