Montage- und Betriebsanleitung 6 Barcodeleser-Erweiterung Shuttle Extension Ausgabe 06/2017 6.2 Sicherheit 69 6.2 Sicherheit 6.2.1 Warnschilder 6 Abb. 6.2 - 1 Shuttle Extension mit Barcodeleser-Erweiterung (T) Transportr…
6 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
6.1 Beschreibung und Übersicht Shuttle Extension Ausgabe 06/2017
68
6.1.1 Stellfläche
6

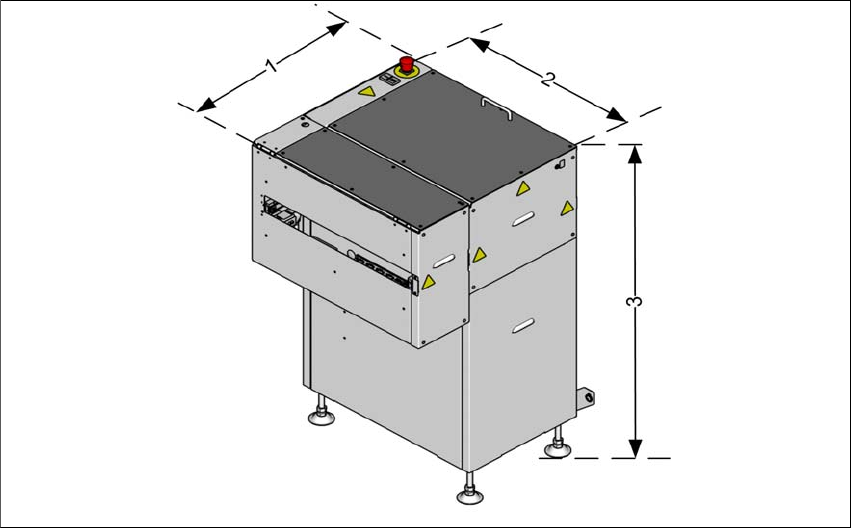

Abb. 6.1 - 2
Stellfläche
Shuttle Extension mit Barcodeleser-Erweiterung
(1) Breite
(2) Länge
(3) Höhe
Montage- und Betriebsanleitung 6 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 06/2017 6.2 Sicherheit
69
6.2 Sicherheit
6.2.1 Warnschilder
6

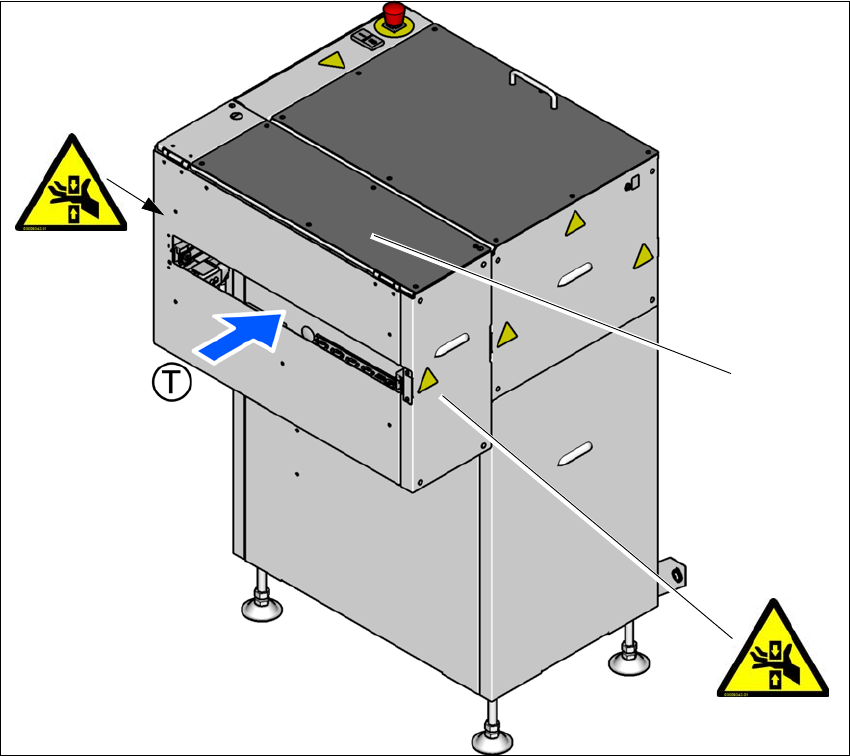

Abb. 6.2 - 1 Shuttle Extension mit Barcodeleser-Erweiterung
(T) Transportrichtung zur SIPLACE TX-Transporteingabe
(1) Barcodeleser-Erweitung an Shuttle Extension
Pos. W 203, Artikel-Nr. 03009342-xx (auf beiden Seiten)
W 203
W 203
(1)
6 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
6.2 Sicherheit Shuttle Extension Ausgabe 06/2017
70
6.2.1.1 Warnschild W 203
6
Pos. W 203 in den Abb. 6.2 - 1, Seite 69, Artikel-Nr. 03009342-01
(Menge pro Barcodeleser-Erweiterung: 2)
6.2.2 Klassifikation der Optiksysteme
6
6
6
6
Quetschgefahr
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Greifen Sie nicht in die Shuttle Extension - Barcodeleser-Er-
weiterung, während sie in Betrieb ist.
Greifen Sie nicht in den Innenbereich der benachbarten
Shuttle Extension.
HINWEIS
Laserklasse 1
Die verwendeten Barcodeleser verfügen über helle LEDs. Diese sind gemäß DIN EN
60825-1-2014-05
als Laserklasse 1 klassifiziert.
Nicht in den Strahl blicken!
