1 Einleitung

Dieses Handbuch dient zur Anleitung oder als Referenz für die Montage, den Betrieb und die Kon-

figuration der Shuttle Extension.

1.1 Beschreibung

Mit der Shuttle Extension kann eine SIPLACE TX Bestückmaschine an eine andere Maschine

(z. B. SIPLACE SX, Drucker, Ofen) mit unterschiedlichem Transportmodus angeschlossen wer-

den. Die Shuttle Extension gleicht die Positionen der festen Wange der verschiedenen Transport-

modi (I-Placement zu alternierend) aus und regelt den spurtreuen Durchtransport der

Leiterplatten. Auch die Anbindung von einem Doppeltransport auf einen Einfachtransport und um-

gekehrt ist möglich. Außerdem kann auch ein zusätzliches Fertigungsgerät (wie ein Drucker oder

Ofen), das einen anderen Transportmodus besitzt wie die SIPLACE TX, angeschlossen werden.

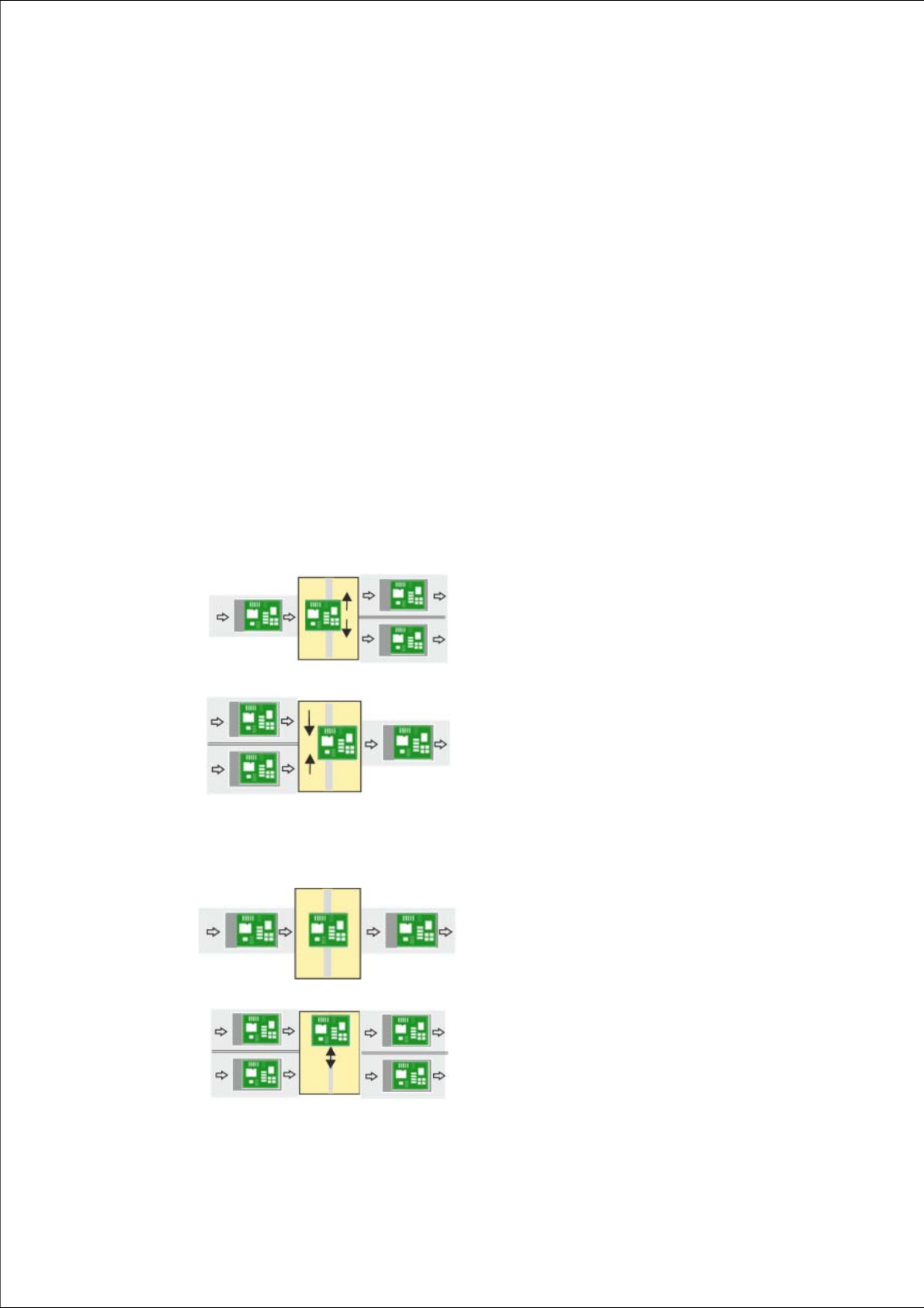

Einfachtransport => Doppeltransport

In der Regel wird abwechselnd die rechte bzw. linke

nachfolgende Transportspur bedient. Ist eine Transports-

pur jedoch blockiert, kann die andere Spur auch mehrfach

hintereinander bedient werden.

Doppeltransport => Einfachtransport

In der Regel wird abwechselnd aus der rechten bzw. der

linken Transportspur der vorhergehenden Maschine ab-

geholt. Gibt es an einer Spur jedoch ein Problem oder

steht keine Leiterplatte zur Verfügung, kann auch mehr-

fach hintereinander aus der anderen Spur abgeholt wer-

den. Voraussetzung: An beiden Spuren wird das gleiche

Produkt gefertigt.

Einfachtransport => Einfachtransport

Die Leiterplatten werden durchtransportiert.

Hierbei kann z. B. ein Versatz der beiden Maschinen

ausgeglichen werden.

Doppeltransport => Doppeltransport

Spurtreue Weitergabe der Leiterplatten: Die Leiterplatten

aus Transportspur 1 werden auch an der nachfolgenden

Maschine in Transportspur 1 gefahren. In der Regel wer-

den die Transportspuren abwechselnd bedient.

1 Einleitung Montage- und Betriebsanleitung SIPLACE TX

1.1 Beschreibung Shuttle Extension Ausgabe 06/2017

Beispielsweise sind folgende Szenarien möglich:

– SIPLACE TX mit Doppeltransport (I-Placement) an eine SIPLACE SX mit Doppeltransport

(alternierender Modus).

– SIPLACE TX mit Doppeltransport an einen Drucker oder Ofen.

Die Shuttle Extension wird dabei immer an eine SIPLACE TX montiert. Es stehen dazu eine

Shuttle Extension für die Ausgabeseite und eine Shuttle Extension für die Eingabeseite zur Ver-

fügung.
