Montage- und Betriebsanleitung 6 Barcodeleser-Erweiterung Shuttle Extension Ausgabe 06/2017 6.4 Montageanleitung 81 6.4.12 Schritt 12 6 6 Abb. 6.4 - 12 Barcodeleser - Beispiel HINWEIS Barcodeleser werden gemä ß Kunden au…
6 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
6.4 Montageanleitung Shuttle Extension Ausgabe 06/2017
80
6.4.11 Schritt 11
Führen Sie die Kabelkonfektion 03123643- zur TSP420 der Shuttle Extension und das LAN-
Kabel 03152764- durch die Öffnung (1) zum SIPLACE TX RJ45-Adapter.
6
Abb. 6.4 - 11 Schritt 11
(1)
Montage- und Betriebsanleitung 6 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 06/2017 6.4 Montageanleitung
81

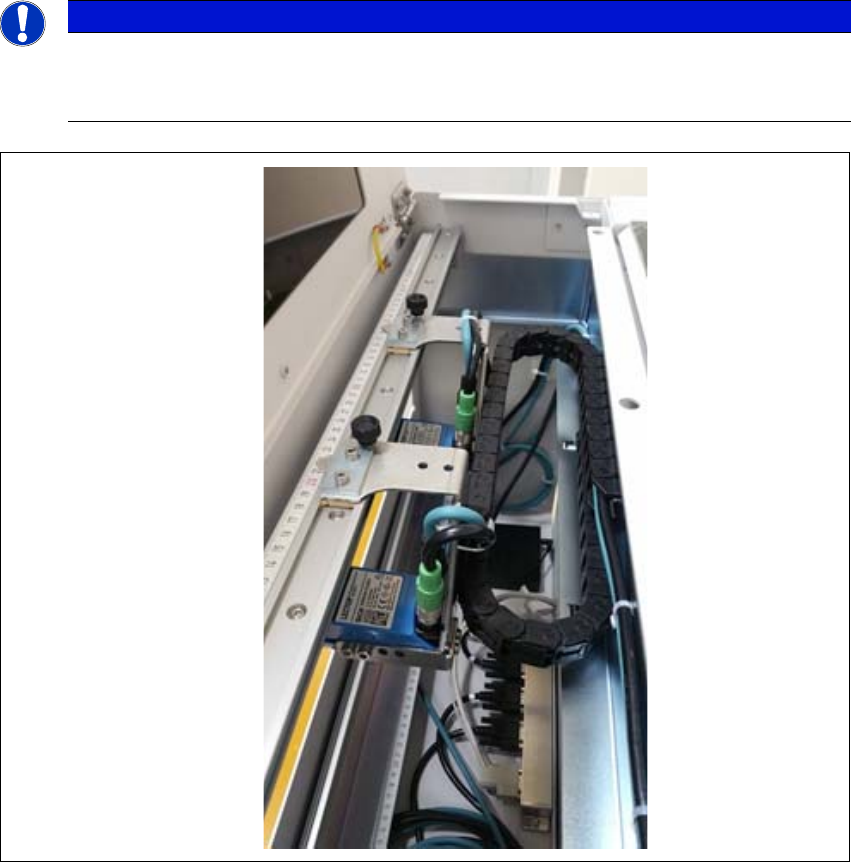

6.4.12 Schritt 12
6
6
Abb. 6.4 - 12
Barcodeleser - Beispiel
HINWEIS
Barcodeleser werden gemäß Kundenauftrag montiert
Die Anzahl der Barcodeleser wird gemäß Kundenauftrag montiert Max. Anzahl an Bar-
codelesern ist 4 Stück pro Montagekit.
6 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
6.4 Montageanleitung Shuttle Extension Ausgabe 06/2017
82

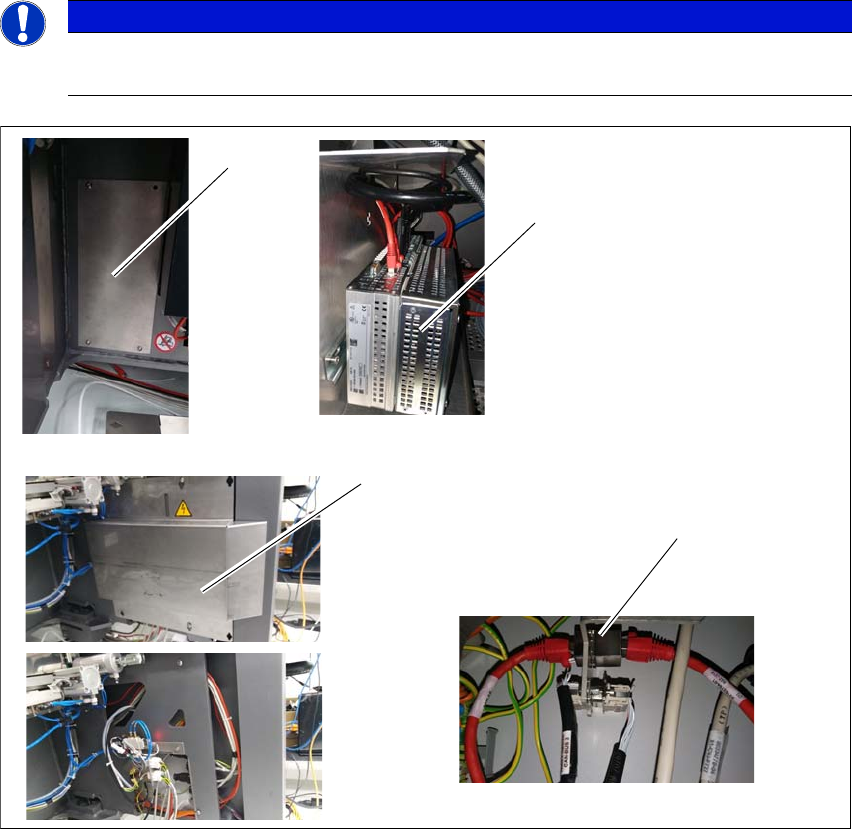

6.4.13 Schritt 13
Entfernen Sie die SIPLACE TX-Maschinenabdeckung des Box-PCs (1)
Installieren Sie die PCIe LAN-Karte 03118416- im Box-PC (2).
Entfernen Sie die SIPLACE TX-Maschinenabdeckung der äußeren Anschlüsse (3)
Stecken Sie den RJ45-Adapter 03098416- in die externen SIPLACE TX-Anschlüsse (4).
Führen Sie das LAN-Kabel 03148161- vom Box-PC zum RJ45-Adapter.
6
6
Abb. 6.4 - 13 Schritt 13
HINWEIS
Für diese Installation heruntergefahren
SIPLACE TX-Maschine muss für diese Installation heruntergefahren sein.
(1)
(2)
(3)
(4)
