凯格精密机械有限公司
- 12 -
第三章 生产工作流程
第三章 生产工作流程
3.1 开机前检查
检查所输入电源的电压、气源的气压是否符合要求；
检查机器各接线是否连接好；
检查设备是否良好接地；
检查气动系统是否漏气，空气输入口过滤装置有无积水，是否正常工作。
检查机器各传送皮带松紧是否适宜；
检查是否有无关的碎物留在电控箱内，电控箱内各接线插座是否插接良好；
检查有无工具等物遗留在机器内部；
根据所要印刷的 PCB 板要求，准备好相应的网板和锡膏；
检查磁性顶针和真空吸盘是否按所要生产的 PCB 尺寸大小摆放到工作台板上;
检查清洗用卷纸有无装好，检查酒精箱的液位（液面应超出液位感应器）；
检查机器的紧急制动开关是否弹起；
检查三色灯工作是否正常，检查机器前后罩盖是否盖好。
3.2 开始生产前准备
3.2.1 模板的准备
1) 模板基板厚度及窗口尺寸大小直接关系到焊膏印刷质量，从而影响到产品质量。模板
应具有耐磨、孔隙无毛刺无锯齿、孔壁平滑、焊膏渗透性好、网板拉伸小、回弹性好
等特点。

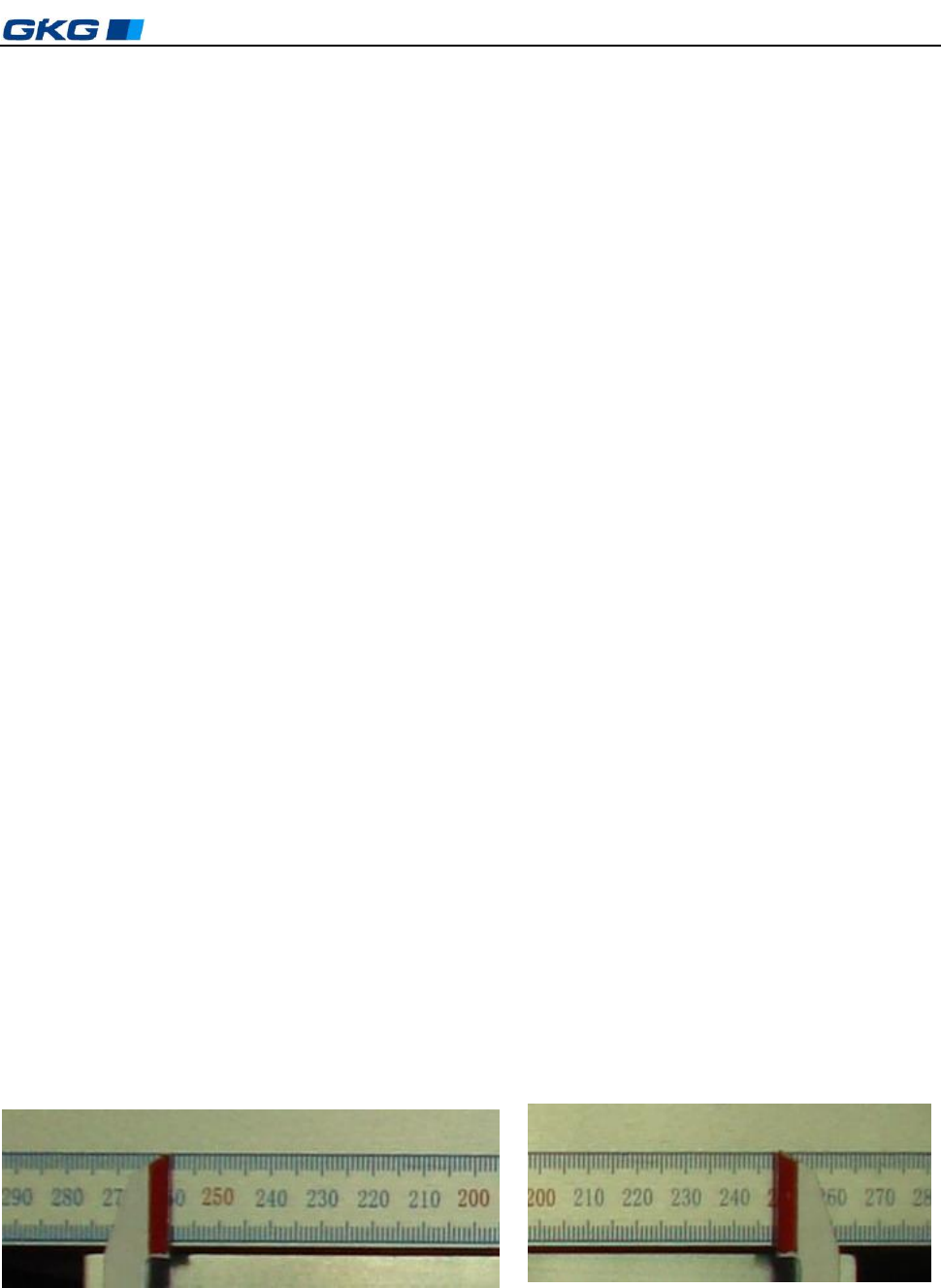

2) 根据网框尺寸大小移动网框支承板，至标尺指示钢网相应刻度位置，再将网板锁紧。
网框两边指数字要求相同
图 3-1
凯格精密机械有限公司
- 13 -
第三章 生产工作流程
3.2.2 锡膏准备
1) 在 SMT 中，焊膏的选择是影响产品质量的关键因素之一。不同的焊膏决定了允许印
刷的最高速度，焊膏的粘度、润湿性和金属粉粒大小等性能参数都会影响最后的印刷
品质。
2) 对焊膏的选择应根据清洗方式、元器件及电路板的可焊性、焊盘的镀层、元器件引脚
间距、用户的需求等综合起来考虑。
3) 锡膏选定后，应根据所选锡膏的使用说明书要求使用。
4) 在使用之前必须搅拌均匀，直至锡膏成浓浓的糊状并用刮刀挑起能够很自然的分段落
下即可使用。
5) 锡膏从冰柜中取出不能直接使用，必须在室温 25℃左右回温（具体使用根据说明书而
定）；锡膏温度应保持与室温相同才可开瓶使用
6) 使用时应将锡膏均匀地刮涂在刮刀前面的模板上，且超出模板开口位置，保证刮刀运
动时能将锡膏通过网板开口印到 PCB 板的所有焊盘上。
3.2.3 PCB 定位调试
1. 打开机器主电源开关。
2. 进入印刷机主画面。
3. 单击“ ”菜单，点击[归零]对话框的[开始]，让机器运动部件回到原点部位。
4. 单击主工具栏“ ”，并键入新建文件名。
5. 单击主工具栏 1“ ”图标，进入[参数设置 1]中，进行 PCB 设置，输入所要生产
的 PCB 板名称、型号、长、宽、厚和运输速度参数。（详见第四章介绍）
6. 单击图 4–13[参数设置 1]中的[下一步>>]按钮进入[参数设置 1]中的[第 2 页]，输入所
要生产 PCB 板的各项参数，如导轨宽度调节、导轨夹紧量、调节选向、PCB 定位和
MARK 点设置等。
7. 单击“PCB 定位”进入[PCB 定位]对话框进行 PCB 定位校正。
8. 在[PCB 定位]对话框中：
1) 单击“刮刀后退”，将刮刀移动到后限位处；
2) 单击“宽度调节”将运输导轨自动调到适宜所要生产的 PCB 宽度；
3) 再单击“移动挡板气缸”将挡板气缸移动到 PCB 停板位置，此时将 PCB 放到运输
导轨进板入口处，再将“停板气缸开关”打开，停板气缸工作即气缸轴向下运动到
停板位置；
4) 打开“运输开关”，将 PCB 板送到停板气缸位置，眼睛观察 PCB 板是否停在运输
导轨的中间，如 PCB 板不在运输导轨中间，则需要调整停板气缸位置——使用键
凯格精密机械有限公司
- 14 -
第三章 生产工作流程
盘上的“←、↑、→、↓”箭头键进行调整，直到 PCB 板位置合适；
5) 再将“运输开关”关闭，同时打开“PCB 吸板阀”；关闭“停板气缸”；打开“平
台顶板”开关，工作台向上升起；打开“导轨夹紧”开关，单击“CCD 回位”，将
CCD Camera 回到原点位置；打开[Z 轴上升]将 PCB 板升到紧贴钢网板底面位置；
6) 用眼睛观察网板与 PCB 板对准情况，并用手移动调节网框、定位夹紧装置使之与
PCB 板对准。
7) 松开“网框固定阀”和“网框夹紧阀”，打开网框 Y 方向自动定位系统，固定和夹
紧钢网。
8) 关闭“Z 轴上升”，使工作台回到原点位置；
9) 单击“PCB 标志点采集”，进入“标志点采集”对话框。
9. 在“PCB 标志点采集”对话框中，进入 PCB 标志点采集和 PCB 校正，完成 PCB 与
网板位置视觉校正并对准。
10. 在 PCB 标志点采集完后，单击“PCB 标志点采集”对话框中的[确认]，回到印刷机
主窗口画面。
11. 单击主工具栏 1 中的“保存”图标，将此次 PCB 板的参数设置保存到新建的文件名
下，待开始生产时打开此文件使用。
注
：
以上操作说明详见第四章介绍。
3.2.4 刮刀的安装
1. 打开机器前盖；
2. 移动刮刀横梁到适合位置，将装有刮刀片的刮刀压板装到刮刀头上；
3. 打开设置主菜单：进入刮刀设置，输入密码，进行刮刀升降行程的设置；
4. 刮刀行程调整以刮刀降到最低位置刀片正好压在钢网板上为宜。
注意：刮刀片安装前应检查其刀口是否平直，有无缺损。
3.2.5 刮刀压力和速度的选择
刮刀的压力及刮刀速度是钢网印刷中两个重要的工艺参数。
刮刀速度：
选取的原则是刮刀的速度和锡膏的粘稠度及 PCB 板上 SMD 的最小引脚间距
有关，选择锡膏的粘稠度大，则刮刀的速度要低，反之亦然。对刮刀速度的选择，一般先从
较小压力开始试印，慢慢加大，直到印出好的焊膏为止。速度范围为 15～50mm/s。在印刷
细间距时应适当降低刮刀速度，一般为 15～30mm/s，以增加锡膏在窗口处的停滞时间，从
而增加 PCB 焊盘上的锡膏；印刷宽间距元件时速度一般为 30～50mm/s。（ ＞0.5mm pitch
为宽间距，＜0.5mm pitch 为细间距〕本机器刮刀速度允许设置范围为 0～80mm/s。
