G5《安装调试及使用说明书》 - 第19页
凯格精密机械有限公司 - 19 - 第四章 操作系统说 明 4 ） 单击主菜单中 [ 帮助 ] ， 出现下拉菜单， 可对本机器的 [ 操作说明 ] ， 及公司简介 [ 关于 GK G 视觉全自动印刷机（ A ） ] 等项目进行阅读，如图 4 – 7 所示。 图 4-7 〈帮助〉下拉菜单 单击“操作说明” ，出现 [ 帮助 ] 对话框。 用鼠标左键单击对话框左栏要获取帮助的文件名，在右栏中显示相应的帮助信息。 在〈帮助〉下拉菜单，…
凯格精密机械有限公司
- 18 -
第四章 操作系统说明

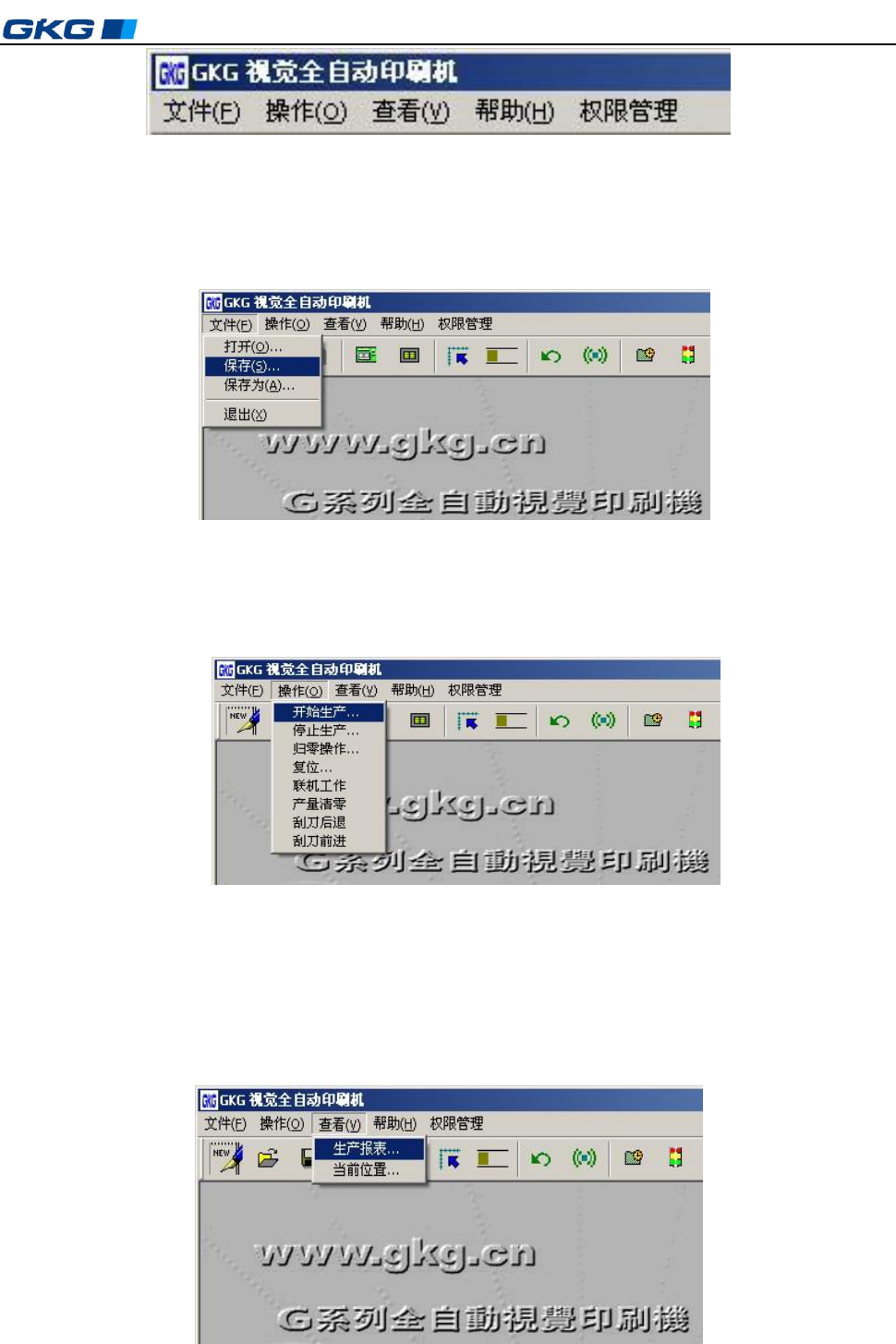

图 4-3 主菜单栏
1）单击主菜单中的每一项均有下拉菜单出现，如单击[文件]，出现下拉菜单，可以进行
文件[打开]、[保存]、[保存为]、[退出]等项操作，如图 4–4 所示。选择“打开”按钮，可以打
开文件目录名为 Prj 文件形式的文件，在以后的操作中所有设置即保存在此文件名下。
图 4-4 〈文件〉下拉菜单
2）选择所要进行的操作并单击[确定]，系统保存此次设置，回到主窗口画面，并执行此
次设置；单击[取消]，取消此次设置，仍回到主窗口画面。
图 4-5 〈操作〉下拉菜单
选择所要进行的操作并单击[确定]，系统保存此次设置，回到主窗口画面，并执行此次设
置；单击[取消]，取消此次设置，仍回到主窗口画面。
3）单击 [查看]，出现下拉菜单，可进行[生产报表]、各运动轴[当前位置]等项目的查看，
如图 4–6 所示。
图 4-6〈查看〉下拉菜单
凯格精密机械有限公司
- 19 -
第四章 操作系统说明
4）单击主菜单中[帮助]，出现下拉菜单，可对本机器的[操作说明]，及公司简介[关于 GKG
视觉全自动印刷机（A）]等项目进行阅读，如图 4–7 所示。

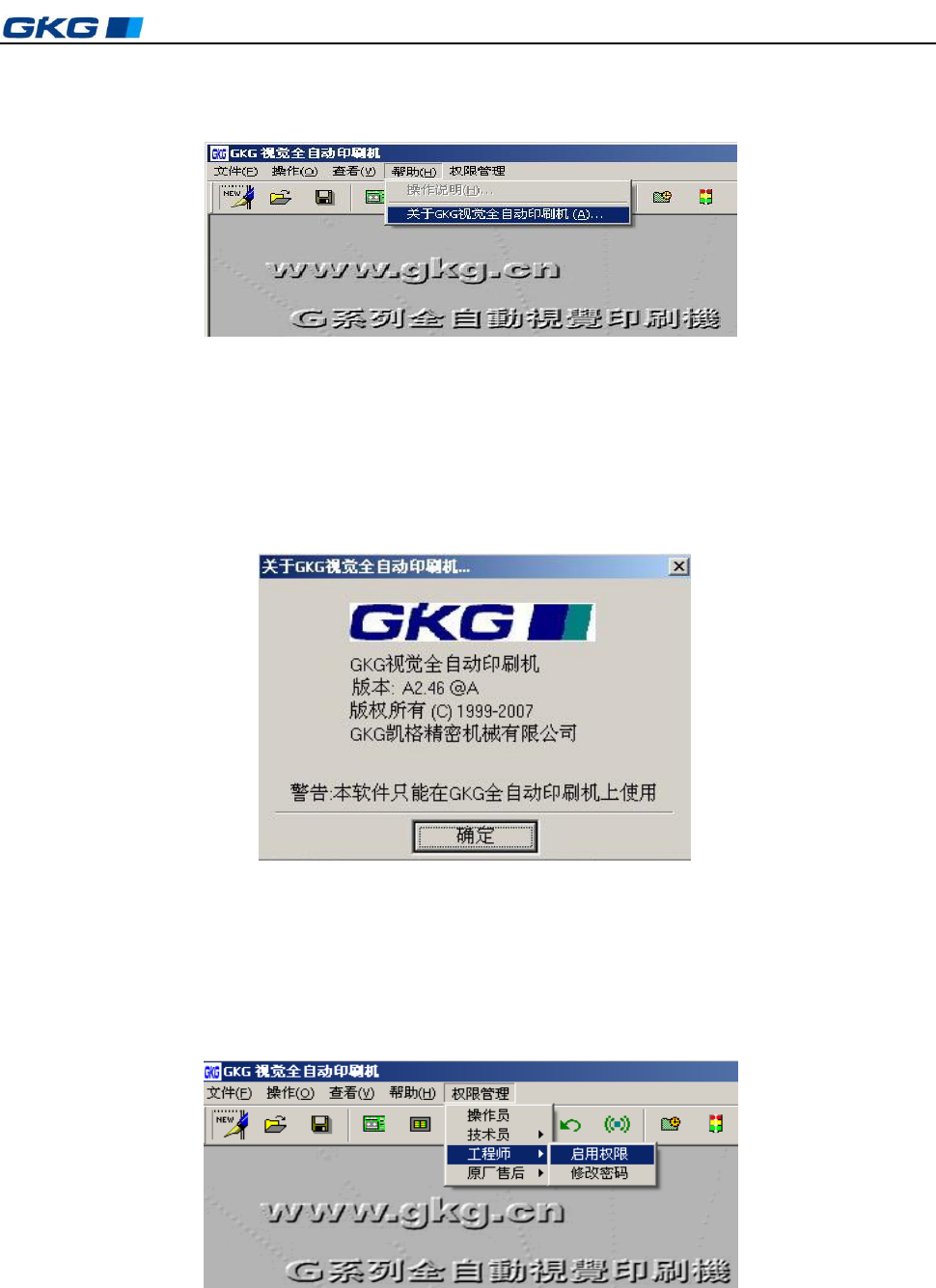

图 4-7 〈帮助〉下拉菜单
单击“操作说明”，出现[帮助]对话框。
用鼠标左键单击对话框左栏要获取帮助的文件名，在右栏中显示相应的帮助信息。
在〈帮助〉下拉菜单，单击[关于 GKG 视觉全自动印刷机]按钮，显示“关于 GKG
视觉全自动印刷机”对话框。如图 4–8 所示：
图 4-8 〈关于 GKG〉对话框
此对话框可以了解 GKG 软件的版权、版号、使用限制。
单击[确定]或右上角[×]关闭按钮，回到主窗口画面。
5）在主窗口画面单击主菜单栏中的[权限管理]栏，选择权限人后正确输入密码方可进行
该权限人的有关操作。如图 4–9 所示：
图 4-9〈权限管理〉对话框
注：为方便管理[权限管理]栏中分[操作员]、[技术员]、[工程师]和[原厂售后]四个权限，
原厂售后拥有最高的操作权限，可以对所有参数进行修改和操作；工程师可以对除了机器参
凯格精密机械有限公司
- 20 -
第四章 操作系统说明
数 1~2 以外进行修改和操作，技术员可以对除了机器参数 1~4，刮刀参数，SPC 工具，钢网
自动校正以外进行修改和操作，操作员只能对生产操作，手动清洗，归零，复位进行操作。
选择权限人后单击[修改密码]对话框。如图 4–10 所示：

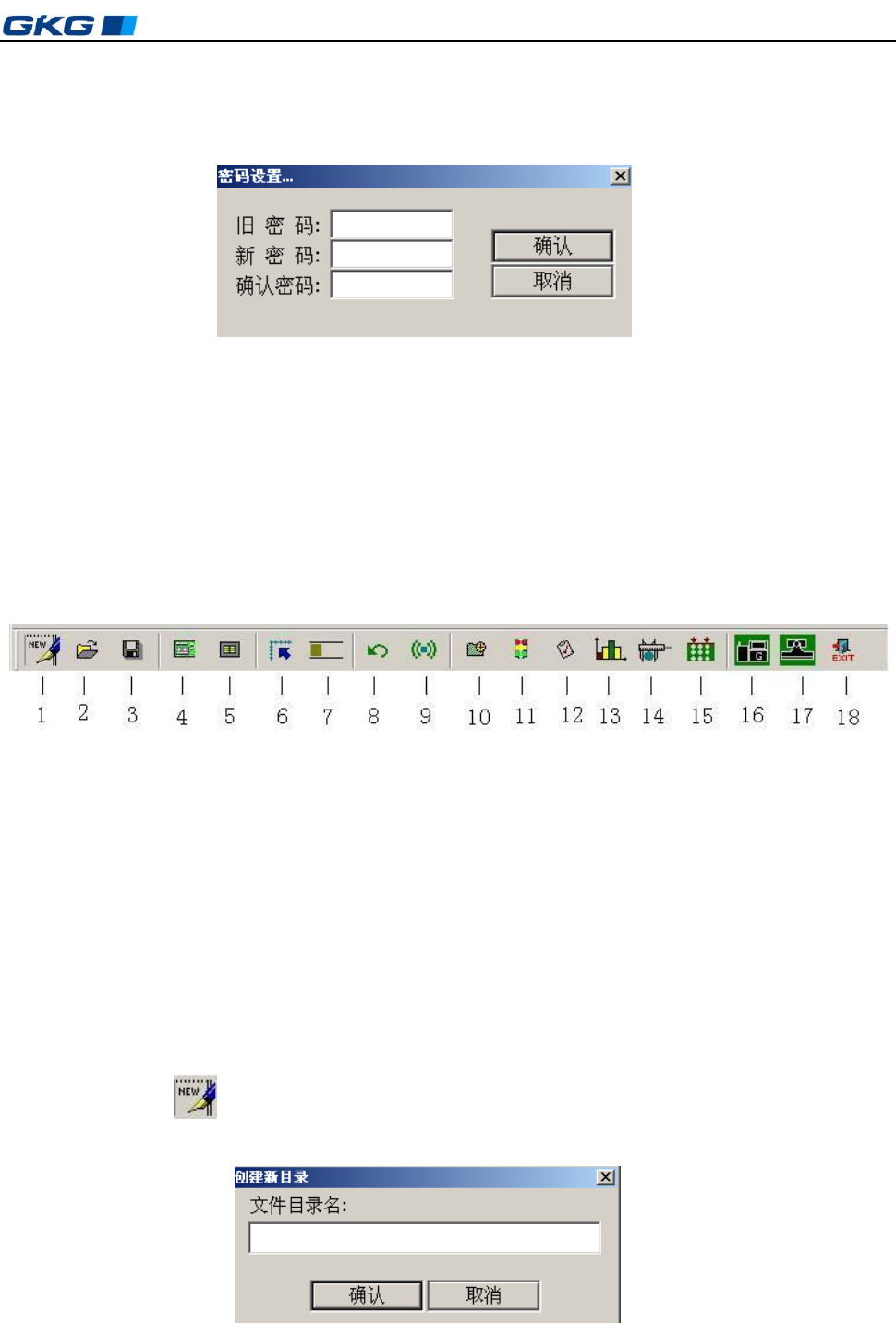

图 4-10 〈密码更改〉对话框
密码更改操作程序如下
1) 首先在旧密码一栏中输入正确的原密码；进行校验；
2) 校验正确后输入新密码；
3) 确认新密码正确后，单击[确认]完成密码更改；单击“取消”取消此次密码更改，
仍使用前次设置的旧密码。
4.2.2 主工具栏 1 及使用说明
4.2.3 主工具栏 1
图 4-11 主工具栏 1
用鼠标对准主工具栏 1 中的某个图标，如图 4–11 所示，（此时在屏幕左下角显示此图标
所代表的控制命令），单击它，即可进行您所需要的工作。详细说明见第 4.4 节。
如上图所示，主工具栏 1 上各图所代表的控制命令从左到右依次为：
1.新建文件 2.打开文件 3.保存文件 4.数据输入 5.生产设置
6.各轴归零 7.PCB 运输 8.复位 9.关闭蜂鸣器 10.故障查询
11.报警记录 12.生产报表 13.SPC 分拆工具 14.自动钢网校正 15.手动清洗
16.机器参数设置 17.刮刀参数设置 18.退出应用程序
4.2.2.1 新建工程
单击“ ”按钮,弹出 “创建新目录”对话框,输入文件名后单击 “确定”即
可进入参数设置界面，向导将提示你完成新建文件。如图 4—12 所示。
图 4-12 创建新目录对话框
