凯格精密机械有限公司
- 26 -
第四章 操作系统说明
同样方法，找出[丝网标志 2]、[PCB 标志 1]、[PCB 标志 2]的 Mx、My、Px、Py 值。
注：在进行标志点图像采集时，可以通过调节[PCB 定位]对话框中的 LED1、LED2、LED3
亮度，以便采集到清晰的图像。
8. 在图 4–20[标志点采集]对话框中丝网标志 1、2 和 PCB 标志 1、2 数据采集完后，单
击右下角的[确认]按钮，退回到[PCB 定位]对话框；单击[取消]，取消此次采集，仍回到[PCB
定位]窗口。
9． 在以上程序完成以后，单击右下角[确认]回到[参数设置 1]中，并弹出 “数据输入是否
正确”提示框，如选择“否（N）”显示[参数设置 1]画面，如选择“是（Y）”回到主
窗口画面，Z 轴回到原点位置，可以进行生产。
4.2.2.5 生产设置
单击“生产设置”，弹出“生产设置”对话框来快速改变运输、视觉检查、清洗、印刷、
检测等生产设置及其他设置（如门开关感应器的设置等）。同时可对工作台升降误差及刮刀行
程误差进行补偿。如图 4—24 所示：

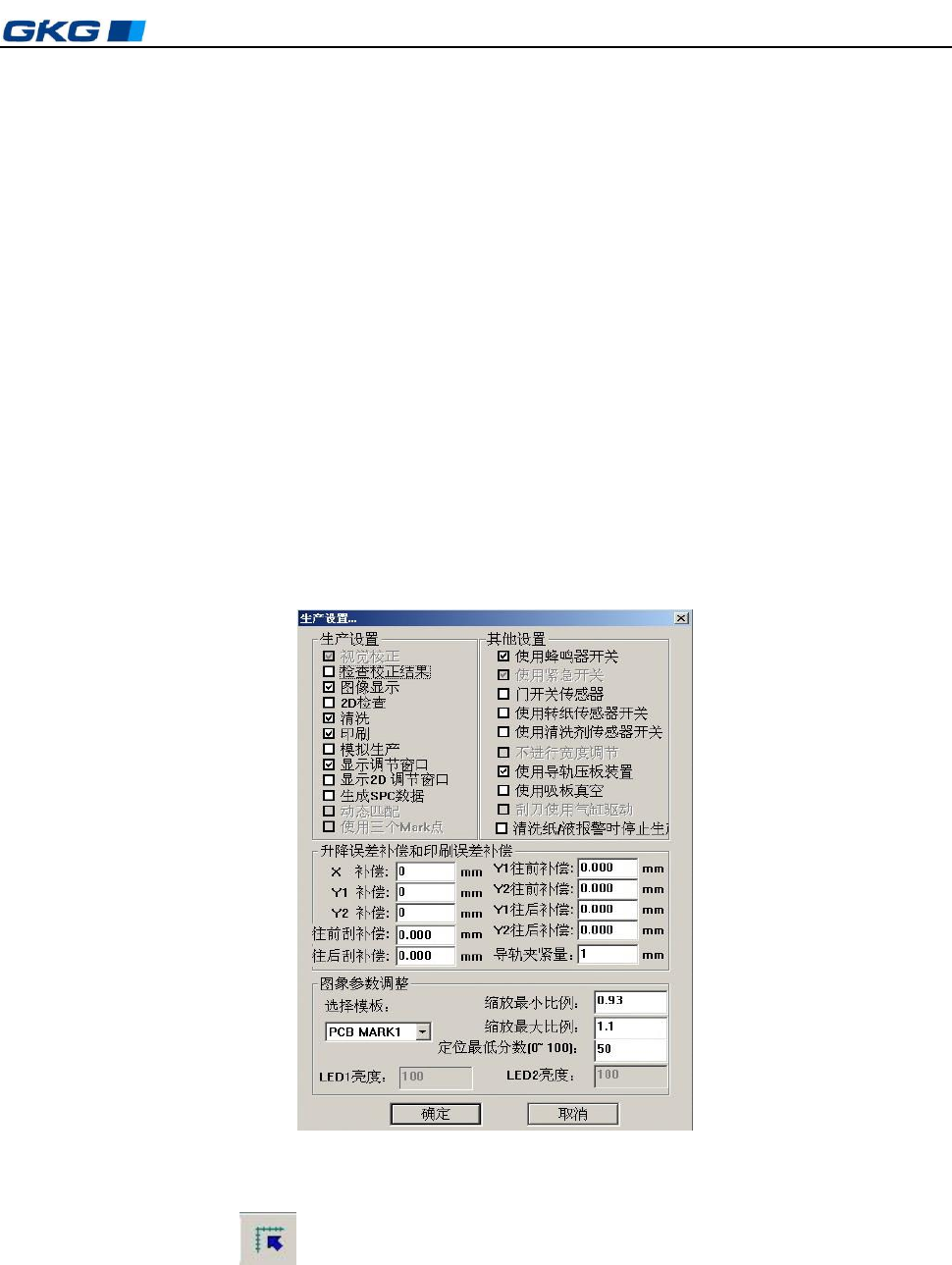

图 4- 24〈生产设置〉对话框
4.2.2.6 归零操作
单击主工具栏 1 中的“归零]”按钮，在主窗口显示的“现在进行归零操作吗？”对话框中，
选择“否”，机器仍回到主窗口画面；选择“是”，机器进行归零操作，出现如图 4–25 画面，
并显示[当前位置]对话框，显示各运动轴当前的坐标值：
凯格精密机械有限公司
- 27 -
第四章 操作系统说明

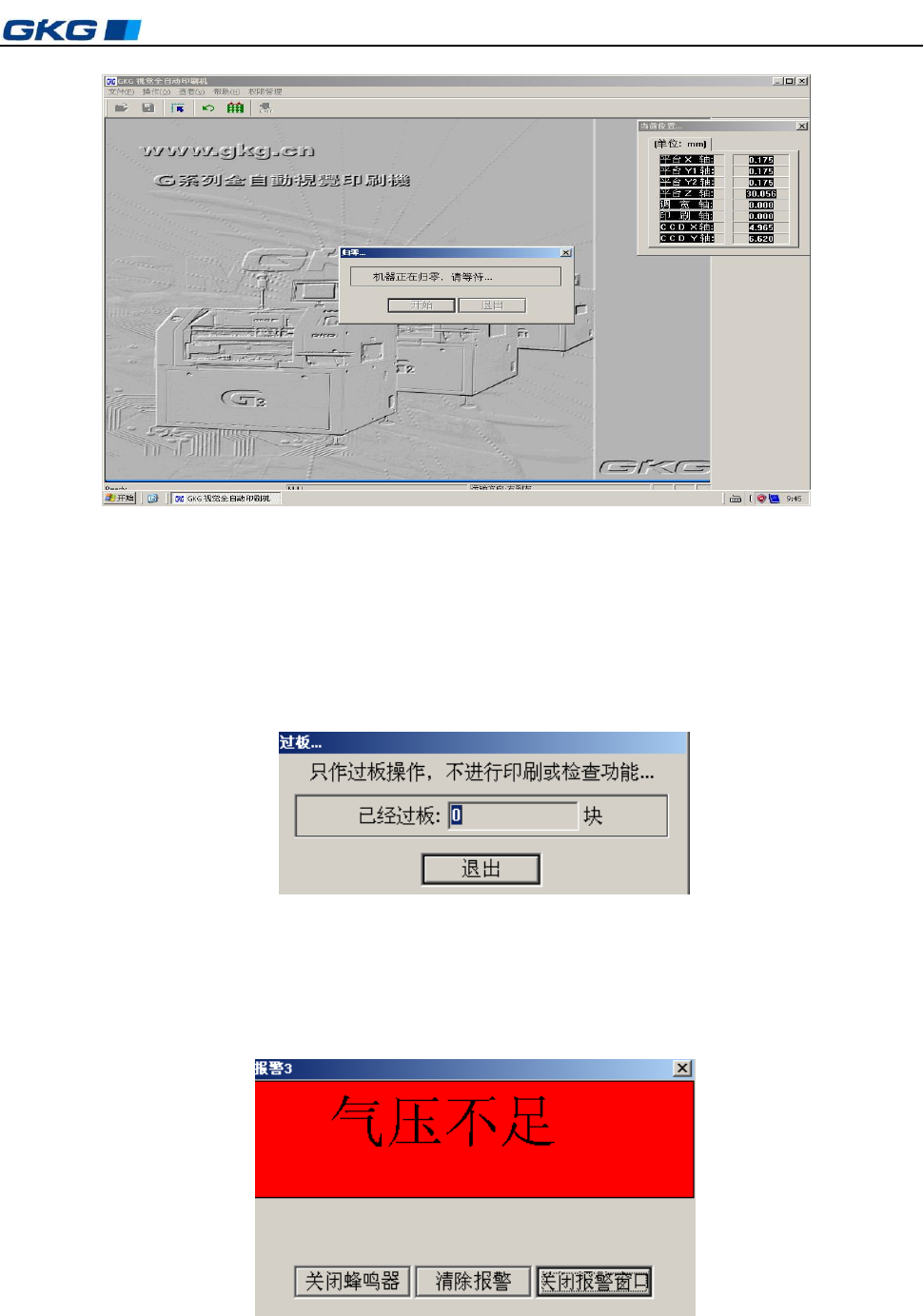

图 4-25 归零操作
4.2.2.7 PCB 运输
1. 在主窗口画面单击 “ 过板 ”图标，出现[过板]对话框，作用是只作过板操作，不进
行印刷或检查功能。如图 4-26 所示：
2. 单击[退出]仍回到主窗口画面。
图 4-26 〈过板〉操作对话框
4.2.2.8 报警复位
当机器出现故障或按下紧急制动器，屏幕显示[报警]对话框，同时蜂鸣器报警。如图 4–27
所示，此时进行以下操作：
图 4-27 [报警]对话框
1) 单击[关闭蜂鸣器]按钮，蜂鸣器停止鸣叫；
凯格精密机械有限公司
- 28 -
第四章 操作系统说明
2) 排除故障后，单击[关闭报警窗口]或[清除报警]按钮，回到主窗口画面。
3) 此时，主工具栏[报警复位]之前的各项操作按钮被关闭，单击“ 复位 ”按钮，激活
工具栏中的各项操作按钮，才能进行操作。
注意：如果故障原因没有排除而只是“关闭报警窗口”或“清除报警”，待“复位”后重新
进行操作时，机器仍然会发生报警。
4.2.2.9 关闭蜂鸣器
当机器在生产过程中出现报警时，三色灯的红灯闪烁，蜂鸣器鸣叫。此时可单击主工具
栏 1 中第 9 个图标“ ”，将蜂鸣器关闭。
4.2.2.10 故障查询
当机器发生故障时，可打开此对话框查找故障原因并排除。操作步骤如下：
在主窗口画面单击主工具栏 1 中的“ ”图标，出现“故障查询”对话框。如图 4–28
所示：

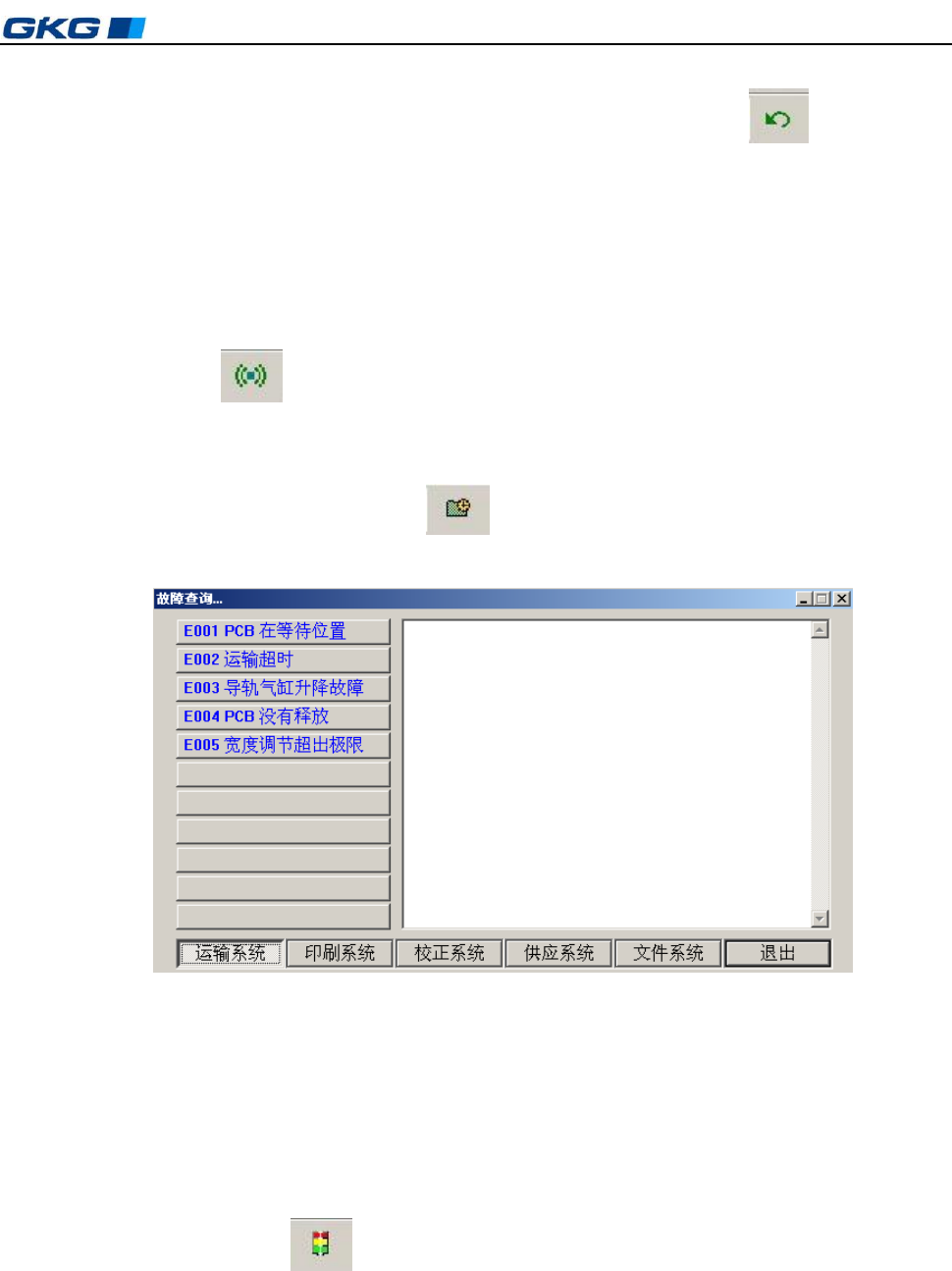

图 4-28 〈故障查询〉对话框
在对话框中单击“运输系统”、“印刷系统”、“校正系统”、“供应系统”、“文件系统”按
钮，可分别查询以上各系统的常见故障。单击[退出]回到主窗口画面。
4.2.2.11 报警记录
当机器出现故障发出声、光报警时，系统将自动诊断故障原因并记录下报警时间和故障
原因。在主窗口画面单击“ ”图标，出现[报警记录]对话框。如图 4-29 所示：显示当
时和以往的报警记录。
拖动鼠标左键选中某项报警记录，单击[清除]，清除此项报警记录；单击[退出]，回到主
窗口画面。
