凯格精密机械有限公司
- 27 -
第四章 操作系统说明
图 4-25 归零操作
4.2.2.7 PCB 运输
1. 在主窗口画面单击 “ 过板 ”图标，出现[过板]对话框，作用是只作过板操作，不进
行印刷或检查功能。如图 4-26 所示：
2. 单击[退出]仍回到主窗口画面。
图 4-26 〈过板〉操作对话框
4.2.2.8 报警复位
当机器出现故障或按下紧急制动器，屏幕显示[报警]对话框，同时蜂鸣器报警。如图 4–27
所示，此时进行以下操作：
图 4-27 [报警]对话框
1) 单击[关闭蜂鸣器]按钮，蜂鸣器停止鸣叫；
凯格精密机械有限公司
- 28 -
第四章 操作系统说明
2) 排除故障后，单击[关闭报警窗口]或[清除报警]按钮，回到主窗口画面。
3) 此时，主工具栏[报警复位]之前的各项操作按钮被关闭，单击“ 复位 ”按钮，激活
工具栏中的各项操作按钮，才能进行操作。
注意：如果故障原因没有排除而只是“关闭报警窗口”或“清除报警”，待“复位”后重新
进行操作时，机器仍然会发生报警。
4.2.2.9 关闭蜂鸣器
当机器在生产过程中出现报警时，三色灯的红灯闪烁，蜂鸣器鸣叫。此时可单击主工具
栏 1 中第 9 个图标“ ”，将蜂鸣器关闭。
4.2.2.10 故障查询
当机器发生故障时，可打开此对话框查找故障原因并排除。操作步骤如下：
在主窗口画面单击主工具栏 1 中的“ ”图标，出现“故障查询”对话框。如图 4–28
所示：
图 4-28 〈故障查询〉对话框
在对话框中单击“运输系统”、“印刷系统”、“校正系统”、“供应系统”、“文件系统”按
钮，可分别查询以上各系统的常见故障。单击[退出]回到主窗口画面。
4.2.2.11 报警记录
当机器出现故障发出声、光报警时，系统将自动诊断故障原因并记录下报警时间和故障
原因。在主窗口画面单击“ ”图标，出现[报警记录]对话框。如图 4-29 所示：显示当
时和以往的报警记录。
拖动鼠标左键选中某项报警记录，单击[清除]，清除此项报警记录；单击[退出]，回到主
窗口画面。
凯格精密机械有限公司
- 29 -
第四章 操作系统说明

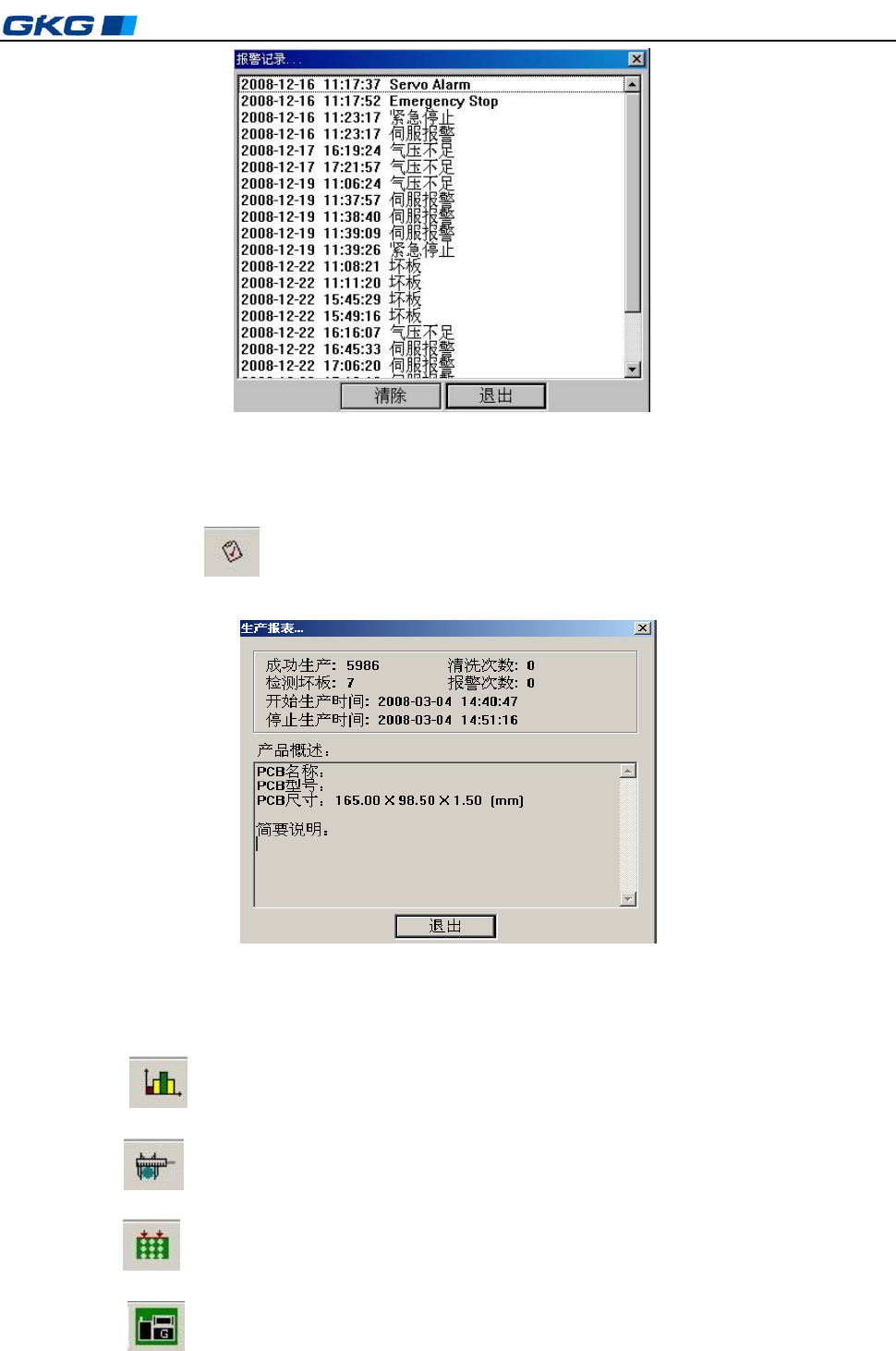

图 4-29 〈查看报警记录〉对话框
4.2.2.12 生产报表
显示已进行的有关生产记录并可记录下相应产品的概况。操作步骤如下：
在主窗口画面“ ”图标，出现[生产报表]对话框。显示成功生产数量、检测坏板数
量、清洗次数、报警次数、开始生产和停止生产的时间等。还可对产品概况进行描述。如图
4 –30 所示：
图 4-30〈生产报表〉对话框
单击[退出]回到主窗口画面。
4.2.2.13 SPC 分析工具
单击“ ”图标，弹出 SPC 分析工具对话框，进行有关数据分析。
4.2.2.14 自动钢网校正
单击“ ”图标，可以进行自动校正钢网的操作。
4.2.2.15 手动清洗
单击“ ”图标，弹出手动清洗对话框，可以进行手动清洗钢网。如图 4-17 所示。
4.2.2.16 机器参数设置
单击“ ”按钮，弹出“机器参数”设置界面，可以设置相应的机器参数。如图
