凯格精密机械有限公司
- 5 -
第一章 系统描述
1.2.3 光学系统（Fiducially mark 光学对准标记）
Fiducial Mark Detection
标记点探测
用一个 CCD camera 通过网板和基板上两
个标志点进行识别
Alignment Mode
调整方式
用 camera 探测到 PCB 和网板位置，通过
视觉校正系统软件控制万向工作台作 X—Y
—角度方向修正，实现网板与基板的对准
Fiducial Mark Shape
标记点形状
任何形状
Fiducial Mark Size
标记点大小
可做成直径或边长为 1mm～2.5mm的各种
形状的孔，允许偏差 10%
Fiducial Mark Type
标记点类型
透空型：周边用薄铜材料
半透空型：中间为透明或半透明涂层材料可
用镍、青铜等
Fiducial Mark Requair
标记点要求
标志点涂层表面要求平且光滑

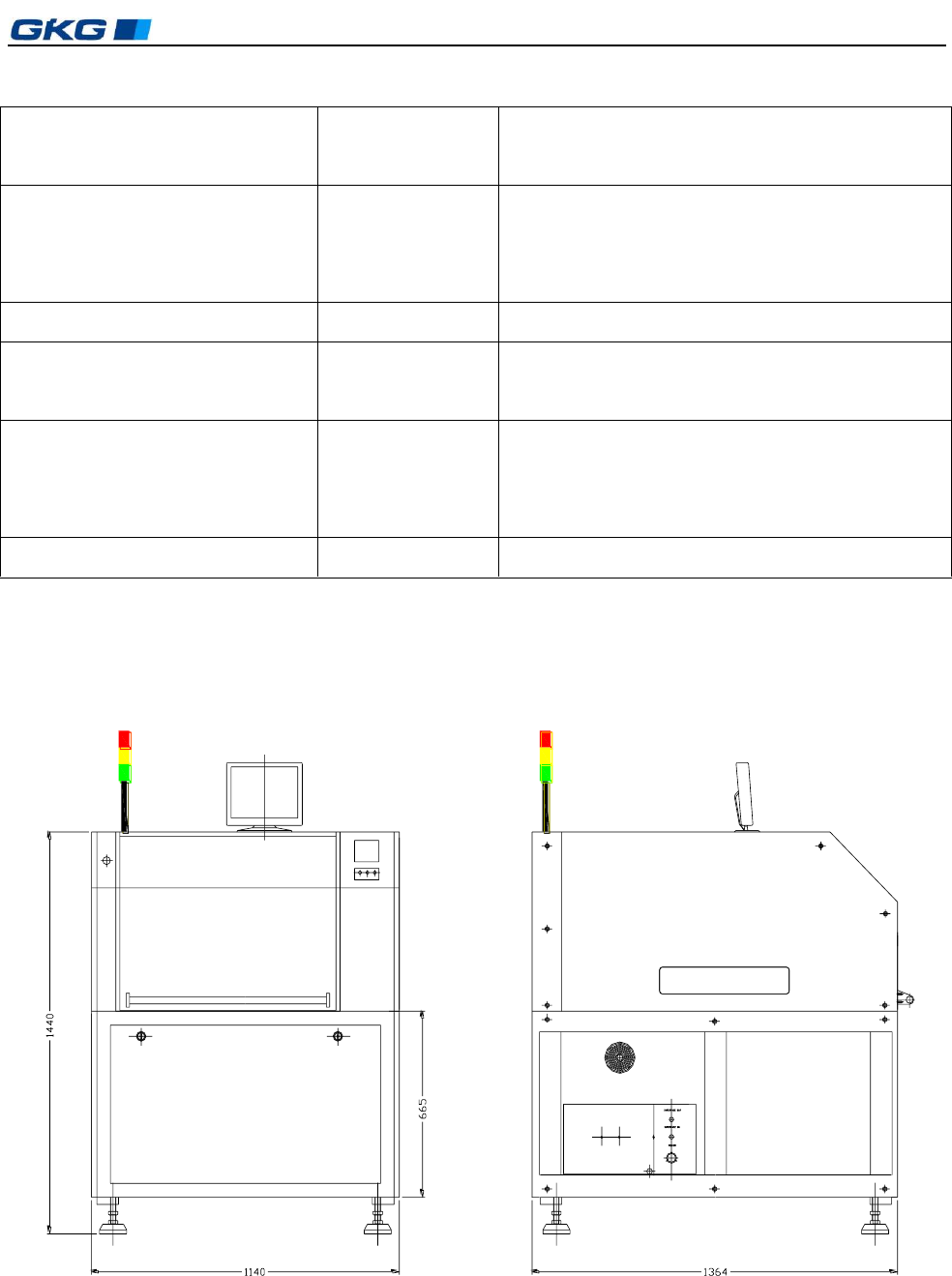

1.3 机器外形尺寸
图 1-1 机器外形图
凯格精密机械有限公司
- 6 -
第一章 系统描述
1.4 系统的主要组成部分
本机共分九个部分组成。
分别是：运输系统、网板夹持装置、PCB 板夹持装置、视觉系统、刮刀系统、自动网板
清洗装置、可调印刷工作台、气动系统和操作控制系统等组成。
1.4.1 运输系统
组成：包括运输导轨、运输带轮及皮带、步进电机、停板装置、导轨调宽装置等。
功能：对 PCB 进板、出板的运输、停板位置及导轨宽度的自动调节以适应不同尺寸的 PCB
基板。
1.4.2 网板夹持装置
组成：包括网板移动装置及网板固定装置等。
功能：夹持网板的宽度可调，并可对钢网位置固定、夹紧。
1.4.3 PCB 板柔性夹持及定位装置
组成：真空盒组件、真空平台、磁性顶针、柔性的夹板装置等。
功能：柔性的板处理装置可定位夹持各种尺寸和厚度的 PCB 基板，带有可移动的磁性顶针和
真空吸附装置，有效控制 PCB 基板的挠度，防止板变形。
1.4.4 视觉系统
组成：包括 CCD 运动部分和 CCD—Camera 装置（摄像头、光源）及高分辨率显示器等，
由视觉系统软件进行控制。
功能：上视/下视视觉系统，独立控制与调节的照明，高速移动的镜头确保快速、精确地进行
PCB 和钢网板对准，无限制的图像模式识别技术具有 0.01mm 的辩识精度。
1.4.5 刮刀系统
组成：包括印刷头（刮刀升降行程调节装置、刮刀片安装部分）、刮刀横梁及刮刀驱动部分（步
进马达、同步齿轮驱动）等。
功能：悬浮式印刷头，具有特殊设计的高刚性结构，刮刀压力、速度均由电脑伺服控制，调节
方便，维持印刷质量的均匀稳定。
1.4.6 自动网板清洗装置
组成：包括真空管、真空发生器、清洗液储存和喷洒装置、卷纸装置、升降气缸等。网板清
洗装置被安装在视觉系统后面，通过视觉系统决定清洗行程，自动清洗网板底面。
近行清洗时清洗卷纸上升并且贴着模板底面移动，用过的清洗纸被不断地绕到另一滚
凯格精密机械有限公司
- 7 -
第一章 系统描述
筒上。清洗间隔时间可自由选择，清洗行程可根据印刷行程自行设定。进行湿洗时，
当储存罐中清洗液不够时，系统出现报警显示，此时应将其加满清洗液。干洗、湿洗、
真空洗，周期可自由调节。
功能：可编程控制的全自动网板清洁装置，具有干式、湿式、真空三种方式组合的清洗方式，
彻底清除网板孔中的残留锡膏，保证印刷品质。
1.4.7 可调印刷工作台
组成：包括 Z 轴升降装置（升降底座、升降丝杠、升降导轨、阻尼减震器和伺服电机等）、平
台移动装置（丝杆、导轨及分别控制 X、Y、θ方向伺服电机的移动来自动调节平台）、
印刷工作台面（磁性顶针、真空吸盘）等。
功能：通过机器视觉，工作台自动调节 X、Y 及θ方向位置偏差，精确实现印刷模板与 PCB
板的对准。
1.4.8 操作控制系统：
由工控机及控制软件、驱动器、步进电机、伺服电机、计数器、光电感应器以信号监
测系统组成。采用 Windows XP 操作系统，智能化的先进软件控制，极大地方便了用户
的使用。
1.5 工作原理
由以上各部组成的全自动视觉印刷机在印刷焊膏时，锡膏受刮刀的推力产生滚动的前
进，所受到的推力可分解为水平方向的分力和垂直方向的分力。当运行至模板窗口附近，
垂直方向的分力使粘度已降低的焊膏顺利地通过窗口印刷到 PCB 焊盘上，当平台下降后
便留下精确的焊膏图形。
