7.2 7.2 7.2 7.2 7.2 自動ティーチング 自動ティーチング 自動ティーチング 自動ティーチング 自動ティーチング 7.2.1 7.2.1 7.2.1 7.2.1 7.2.1 自動ティーチング操作フロー 自動ティーチング操作フロー 自動ティーチング操作フロー 自動ティーチング操作フロー 自動ティーチング操作フロー あらかじめコーナーパッドの切り出しを行うことにより、すべての検 査パッドの切り出しを自動で行います。 Fig.…

100%1 / 79
7.1.27.1.2
7.1.27.1.2
7.1.2
手動ティーチング操作手順手動ティーチング操作手順
手動ティーチング操作手順手動ティーチング操作手順
手動ティーチング操作手順
(1)“印刷状態検査パッドデータ教示”タブを表示させます。
詳細については、“7.3 “ティーチング”サブメニュー”
を参照してください。
(2) スクリーンの位置決めを行います。
[スクリーン位置決め（始動）]ボタンを選択後、前面操作パネルの
[始動]ボタンを押します。
スクリーンが印刷位置に移動します。
(3) 検査視野の位置を設定します。
カメラ移動操作で、スクリーン認識カメラを検査したいパッドの
ある位置まで移動します。
詳細については、“7.4.1 “カメラ移動操作”画面”を
参照してください。
(4) 検査ウィンドウの位置およびサイズを設定します。
検査したいパッドを含むウィンドウの位置とサイズを設定します。
“検査視野番号”が加算されます。
詳細については、“7.4.2 “検査ウィンドウ設定”画面”
を参照してください。
(5) 検査パッドの切り出しを行います。
“検査ウィンドウ設定”画面で[検査パッド切出し]ボタンを押しま
す。
検査ウィンドウ内の各パッドの面積や座標が自動的にデータ化さ
れます。
(6) 検査パッド位置の確認を行います。
切り出したパッドを“カメラモニタ”画面で確認します。
位置を変えたい場合は[検査ウィンドウ取り消し]ボタンを押して、
再度パッドの切り出しを行います。
(7) 検査ウィンドウを確定します。
[検査ウィンドウ確定]ボタンを押します。
切り出したパッドデータがパターンプログラムに保存され、切り
出したパッド数が“検査パッド番号”に加算されます。
(8) (3)∼(7)を繰り返し、全検査視野の検査パッドを切り出します。
0412-002 10
AHK01JGP
7.1 手動ティーチング
7.27.2
7.27.2
7.2
自動ティーチング自動ティーチング
自動ティーチング自動ティーチング
自動ティーチング
7.2.17.2.1
7.2.17.2.1
7.2.1

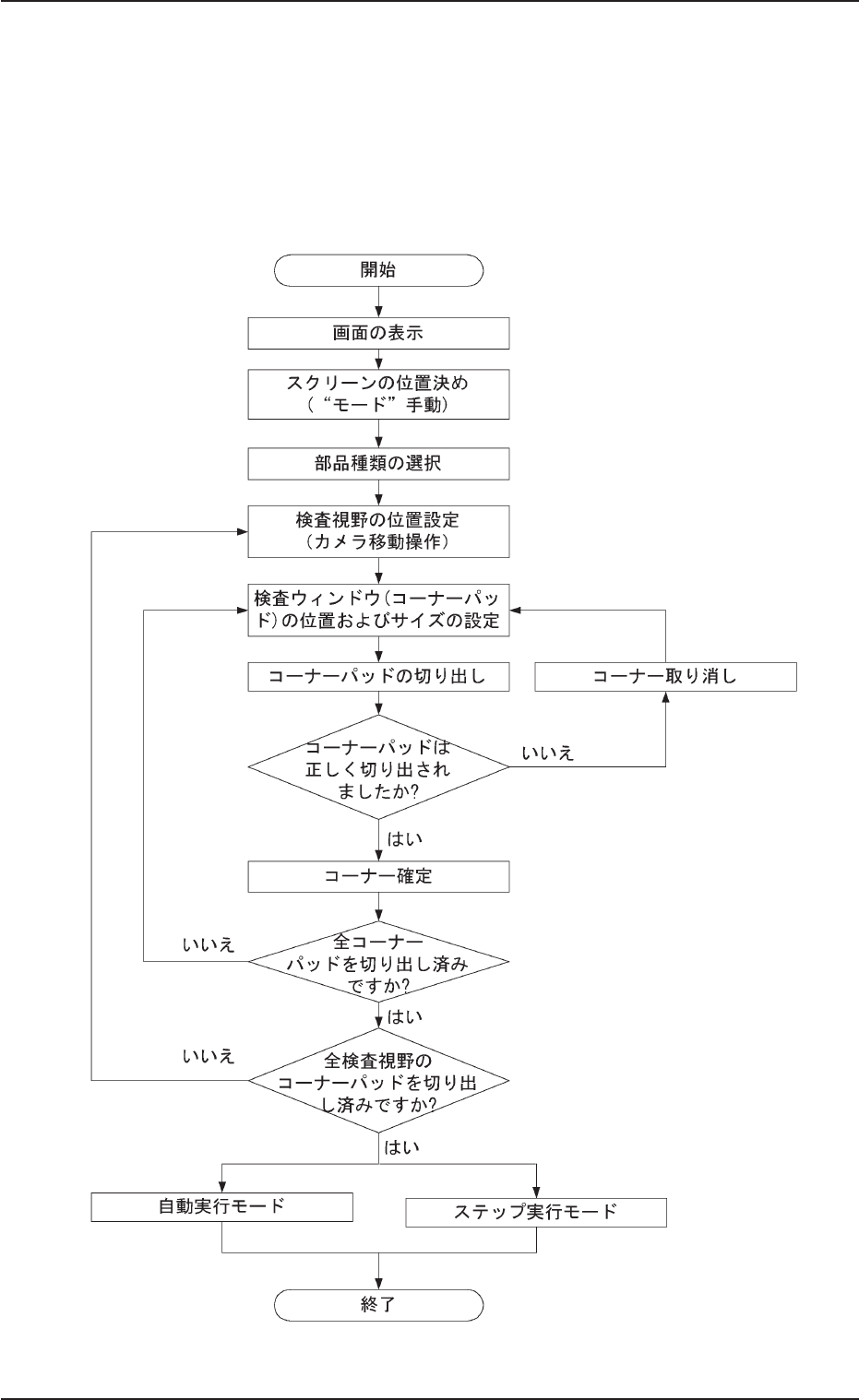

自動ティーチング操作フロー自動ティーチング操作フロー
自動ティーチング操作フロー自動ティーチング操作フロー
自動ティーチング操作フロー
あらかじめコーナーパッドの切り出しを行うことにより、すべての検
査パッドの切り出しを自動で行います。
Fig.5
7.2 自動ティーチング
0210-001 11 AHK01JGP
7.2.27.2.2
7.2.27.2.2
7.2.2
自動ティーチング操作手順自動ティーチング操作手順
自動ティーチング操作手順自動ティーチング操作手順
自動ティーチング操作手順
(1)“印刷状態検査パッドデータ教示”タブを表示させます。
詳細については、“7.3 “ティーチング”サブメニュー”
を参照してください。
(2) スクリーンの位置決めを行います。
“モード”の[手動]ボタンを押し、手動ティーチング画面を表示さ
せます。
［スクリーン位置決め（始動）］ボタンを選択し、前面操作パネル
の［始動］ボタンを押します。
スクリーンが印刷位置に移動します。
“モード”の[自動]ボタンを押し、自動ティーチング画面を表示さ
せます。
(3) 部品の種類を選択します。
(4) 検査視野の位置を設定します。
カメラ移動操作で、スクリーン認識カメラをコーナーパッドのあ
る位置まで移動します。
コーナーパッドの中心が検査視野の中心にくるように設
定すると、認識しやすくなります。
詳細については、“7.4.1 “カメラ移動操作”画面”を
参照してください。
(5) 検査ウィンドウ(コーナーパッド)の位置およびサイズを設定しま
す。
コーナーパッド(A、B、など)を囲むように検査ウィンドウの位置
とサイズを設定します。
詳細については、“7.4.2 “検査ウィンドウ設定”画面”、
“7.5.1 “コーナーパッド指定”画面”を参照してくだ
さい。
(6) コーナーパッドの切り出しを行います。
“コーナーパッド指定”画面で［コーナー切り出し］ボタンを押し
ます。
検査ウィンドウ内のコーナーパッドの面積や座標が自動的にデー
タ化されます。
(7) コーナーパッド位置の確認を行います。
切り出したコーナーパッドを“カメラモニタ”画面で確認します。
位置を変えたい場合は［コーナー取り消し］ボタンを押して、再
度コーナーパッドの切り出しを行います。
コーナーパッドが正しく切り出せない場合は以下を行います。
(7.1) [コーナー取り消し]ボタンを押す。
(7.2) [カメラゲイン]ボタンを押す。
(7.3) ゲインとレベルを調整する。
(7.4) 再度、切り出しを実行する。
7.2 自動ティーチング
0412-002 12 AHK01JGP
