8.2 “検査視野”タブ

0412-002 38 AHK01JGP

かけかけ

かけ

やせ / かけ判定を行う場合のしきい値を指定します。

スクリーン開口部の面積に対する割合です。

単位： %

データの設定範囲： 50 ∼ 200

• 初期値： 70

例例

例

：：

：

やせやせ

やせ

/ /

かけ検出かけ検出

かけ検出

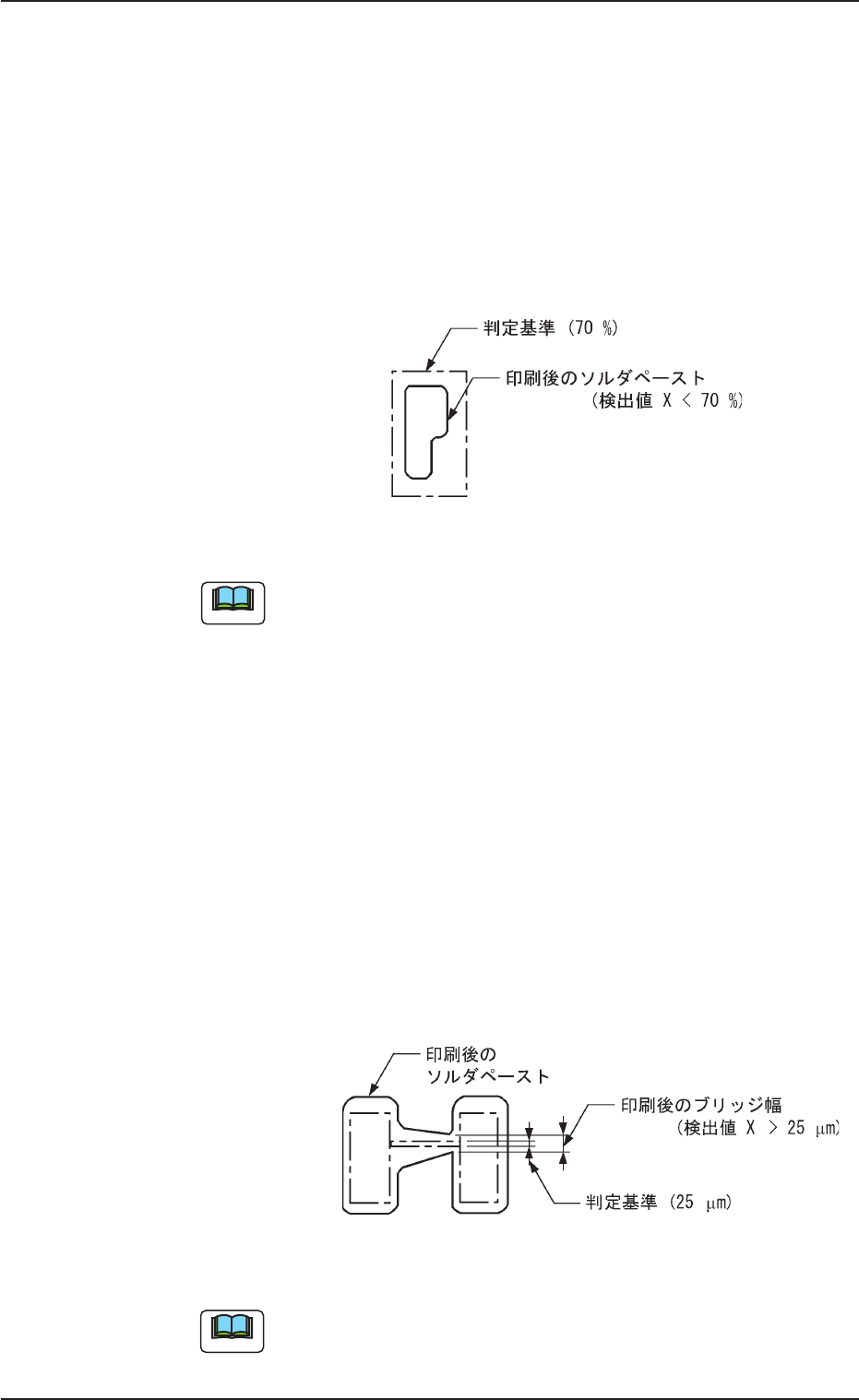

Fig.31

(a) 0 を設定すると異常判定は行いません。

(b) 判定しきい値は、警告しきい値よりも小さな値を

設定してください。

例例

例

：：

：やせ / かけ判定しきい値 → 70 %

やせ / かけ警告しきい値 → 80 %

ブブ

ブ

リッジリッジ

リッジ

ブリッジ判定を行う場合のしきい値を指定します。

ブリッジの最小幅です。

単位： µm

データの設定範囲： 25 ∼ 200

• 初期値： 25

例例

例

：：

：

ブリッジ検出ブリッジ検出

ブリッジ検出

Fig.32

0 を設定すると異常判定は行いません。

ࡁ࡯࠻

8.2 “検査視野”タブ

0412-002 39 AHK01JGP

*6*6

““

“

警警

警

告告

告

しし

し

きき

き

いい

い

値値

値

””

”

にじみにじみ

にじみ

にじみ警告を行う場合のしきい値を指定します。

スクリーン開口部の面積に対する割合です。

単位： %

データの設定範囲： 50 ∼ 200

• 初期値： 170

(a) 0 を設定すると異常判定は行いません。

(b) 警告しきい値は、判定しきい値よりも小さな値を

設定してください。

例例

例

：：

：にじみ判定しきい値 → 140 %

にじみ警告しきい値 → 130 %

かけかけ

かけ

やせ / かけ警告を行う場合のしきい値を指定します。

スクリーン開口部の面積に対する割合です。

単位： %

データの設定範囲： 50 ∼ 200

• 初期値： 80

(a) 0 を設定すると異常判定は行いません。

(b) 警告しきい値は、判定しきい値よりも大きな値を

設定してください。

例例

例

：：

：やせ / かけ判定しきい値 → 70 %

やせ / かけ警告しきい値 → 80 %

*7*7

““

“

””

”

（（

（

ココ

コ

ンン

ン

トト

ト

ロロ

ロ

ーー

ー

ルル

ル

））

）

検査を行うか行わないかを、視野毎に設定します。

−：検査を行います。

S ：検査をスキップします。

• 初期値： -

ࡁ࡯࠻

8.2 “検査視野”タブ

0412-002 40 AHK01JGP

8.2.18.2.1

8.2.1

検査判定基準について検査判定基準について

検査判定基準について

にじみにじみ

にじみ

• 判定基準に設定したソルダペーストの面積よりもはみ出している

状態を表します。

• にじみ判定しきい値でスクリーン開口部面積に対する割合（%)で

指定します。

• 印刷後のソルダペーストの面積が指定した割合よりも大きい場合、

“にじみ検出”と判定します。

やせやせ

やせ

/ /

かけかけ

かけ

• 判定基準に設定したソルダペーストの面積よりも欠けている状態

を表します。

• やせ / かけ判定しきい値でスクリーン開口部面積に対する割合

（%)で指定します。

• 印刷後のソルダペーストの面積が指定した割合よりも小さい場合、

“やせ / かけ検出”と判定します。

ブリッジブリッジ

ブリッジ

• パッドに対応した印刷後のソルダペーストが、隣り合ったソルダ

ペーストに連結している状態を表します。

• ブリッジ判定しきい値でブリッジ部の最小幅を指定します。

• 印刷後の隣接したソルダペーストが、接触しており、かつ、接触

部が指定した幅よりも広い場合、“ブリッジ検出”と判定します。

判定基準となるソルダペーストの面積は、ゲイン値とレベル

値により変化するため、スクリーン開口部の面積とは必ずし

も一致しません。
