0412-002 73 AHK01JGP 13.1 カメラ設定の変更 13.1 13.1 13.1 13.1 13.1 カメラ設定の変更カメラ設定の変更カメラ設定の変更カメラ設定の変更カメラ設定の変更 “照明” を “リング” または “両点灯” に設定した場合は、次の図のようにカメラ背面のディップスイッチを変更してください。 Fig.50 電子シャッター速度設定 : スイッチ ( 縦に 4 個並びのスイッチ ) の下から …

13. “マークデータ”タブ

0412-002 72 AHK01JGP

㧖

13.13.

13.

““

“

ママ

マ

ーー

ー

クク

ク

デデ

デ

ーー

ー

タタ

タ

””

”

タブタブ

タブ

•

シートの表示シートの表示

シートの表示

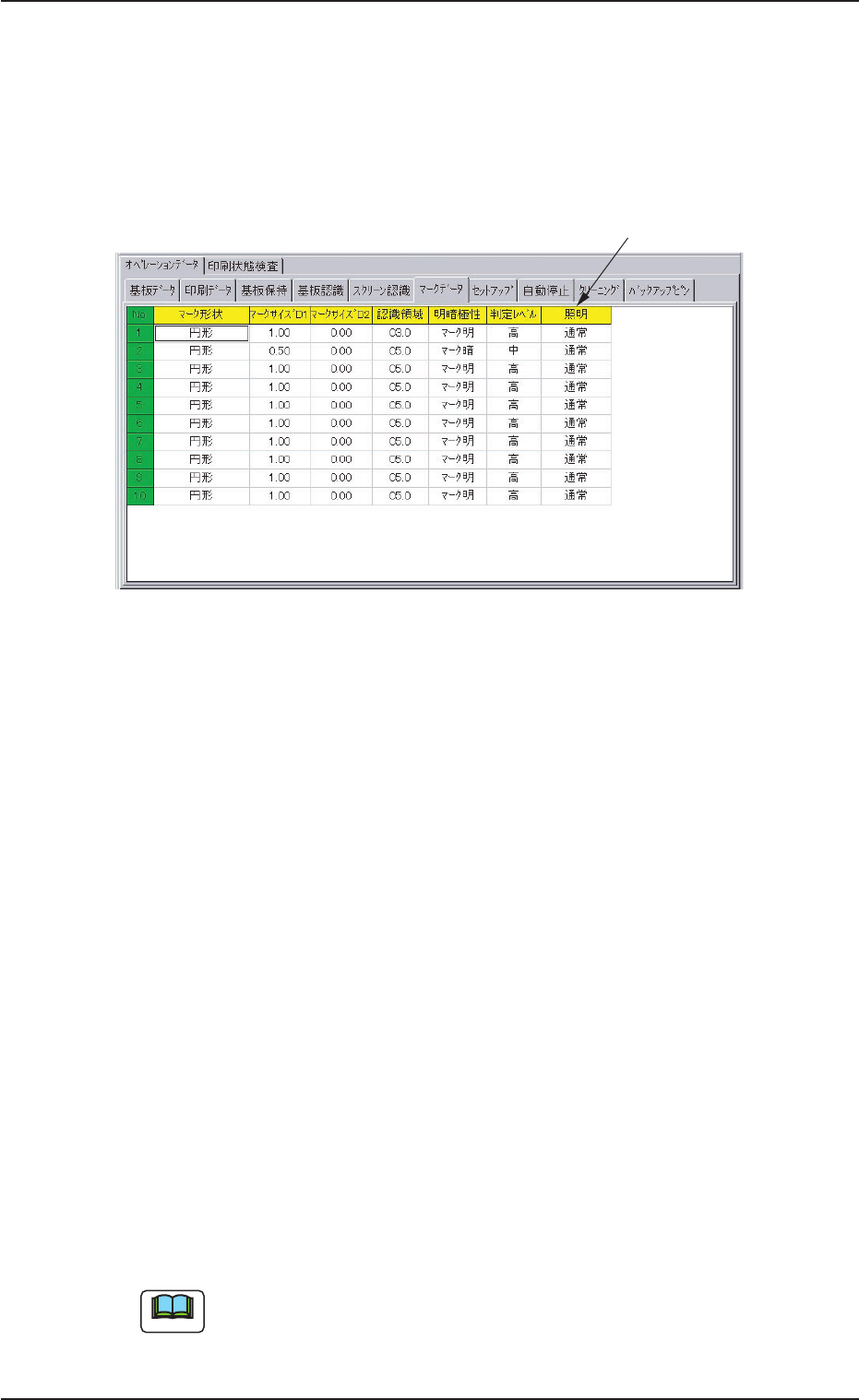

“オペレーションデータ”タブシートで“マークデータ”タブを押す

と、以下のタブシートが表示されます。

Fig.49

•

シートの構成シートの構成

シートの構成

*1*1

照明照明

照明

テキストボックスを 2 回押して下向き矢印を表示させ、ドロップ

ダウンリストから選択します。

通常通常

通常

: 認識マークと基板表面とのコントラスの差が十分ある場

合に選択します。

リングリング

リング

: 認識マークに金メッキマークを使用している場合に選

択します。

両点灯両点灯

両点灯

: セラミック基板で銀メッキマークを使用している場合、

基板表面の色と認識マークとのコントラスの差が少ない

場合に選択します。

•

設定手順設定手順

設定手順

(1) 設定したい照明のテキストボックスを 2 回押します。

ドロップダウンリストが表示されます。

(2) ドロップダウンリストの矢印を押し、目的の照明を選択します。

“印刷状態検査”(オプション)または“セラッミク基板対応”(オ

プション)を選択していない場合は“通常”の状態しか選べま

せん。

ࡁ࡯࠻

0412-002 73 AHK01JGP

13.1 カメラ設定の変更

13.113.1

13.1

カメラ設定の変更カメラ設定の変更

カメラ設定の変更

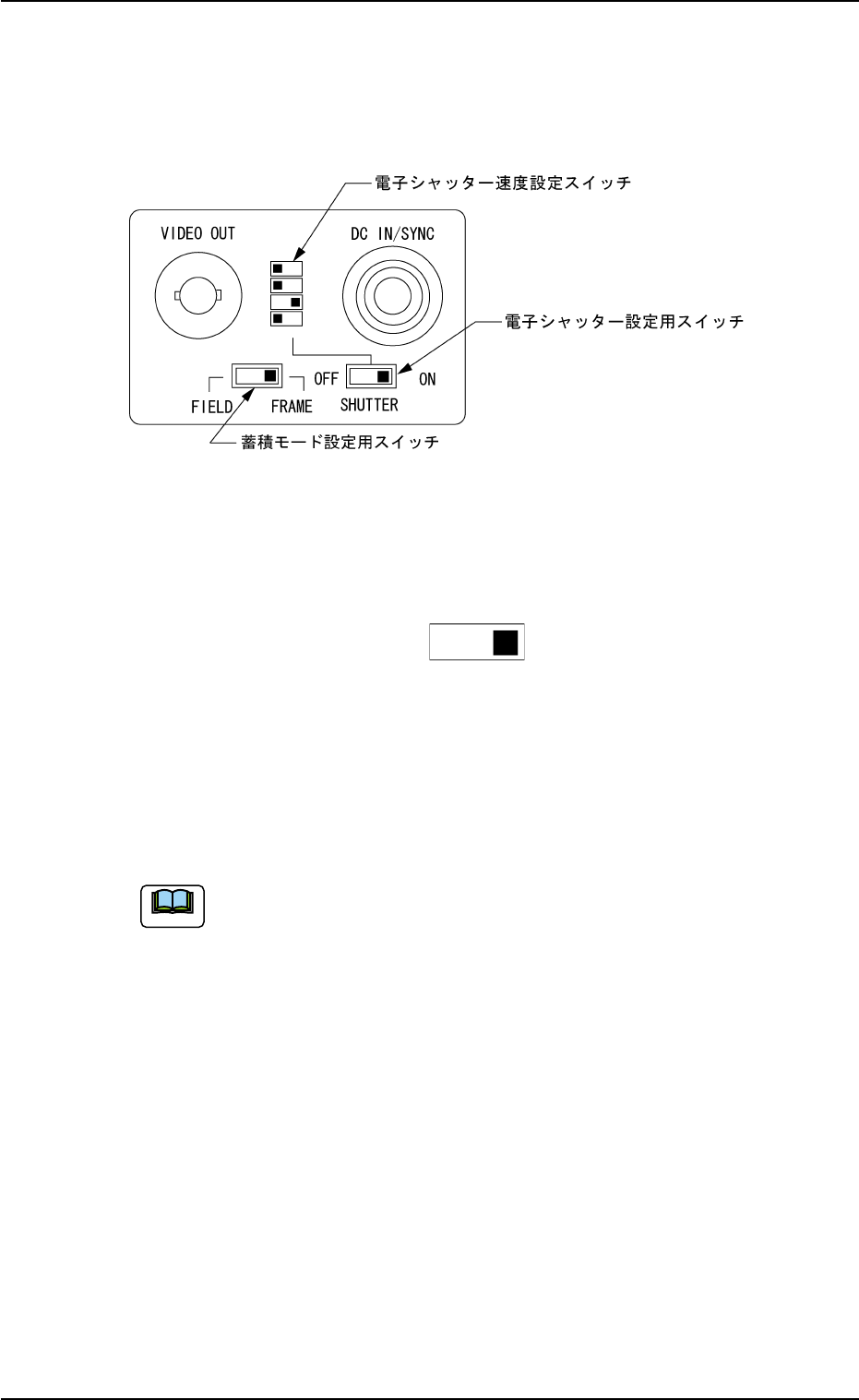

“照明”を“リング”または“両点灯”に設定した場合は、次の図のよ

うにカメラ背面のディップスイッチを変更してください。

Fig.50

電子シャッター速度設定 : スイッチ (縦に4個並びのスイッチ) の下

から2個目のみを右側にセット (1/250秒)

Fig.51 右側にセットした状態

電子シャッター設定 : ON 側にセット (通常基板時は OFF 側に

セット)

蓄積モード設定 : FRAME側にセットしたままで、変更する必

要はありません。

(a) 一度、この設定に合わせた後に、通常のガラエポ基板とセ

ラミック基板を交互に生産する場合、電子シャッター速度

設定スイッチはそのままにして電子シャッタースイッチを

ON/OFF して基板に合わせて設定してください。

(b) 一般に、セラミック基板のマークはスクリーン側カメラで

は認識できません。

したがってセラミック基板での2カメラ自動キャリブレー

ション動作はできません。1 日に 1 回通常(ガラエポ) 基

板で、キャリブレーションを実行するなどの運用をお願い

します。

ࡁ࡯࠻
