TT2-Mechanical - 第76页
17 XY軸制御:NPM-TT2 XY -Axis (H):NPM -TT 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA005516AA セクションNo. PARTS LAYOUT Section No. - - S53 ( KMTKA005516AA-02 )
Ref
No.
Remarks R
1
Q'ty
16
XY軸R側配線:NPM-TT2
XY-Axis Rear Side Wiring:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA005515AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
CABLE-VEYOR
1
1 N510056967AA TKR0200W50R55-TKX32LINKS PIA PKA
CABLE-VEYOR
1
2 N510062600AA TKR0200W60R55-TKX51LINKS PIU.PKA
CABLE-SUPPORT
4
3 N210142601AA
CABLE-SUPPORT
4
4 N210142695AA
S52
--
( KMTKA005515AA-01 )
17
XY軸制御:NPM-TT2
XY-Axis (H):NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA005516AA
セクションNo.
PARTS LAYOUT
Section No.
--
S53
( KMTKA005516AA-02 )
Ref
No.
Remarks R
1
Q'ty
17
XY軸制御:NPM-TT2
XY-Axis (H):NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA005516AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3

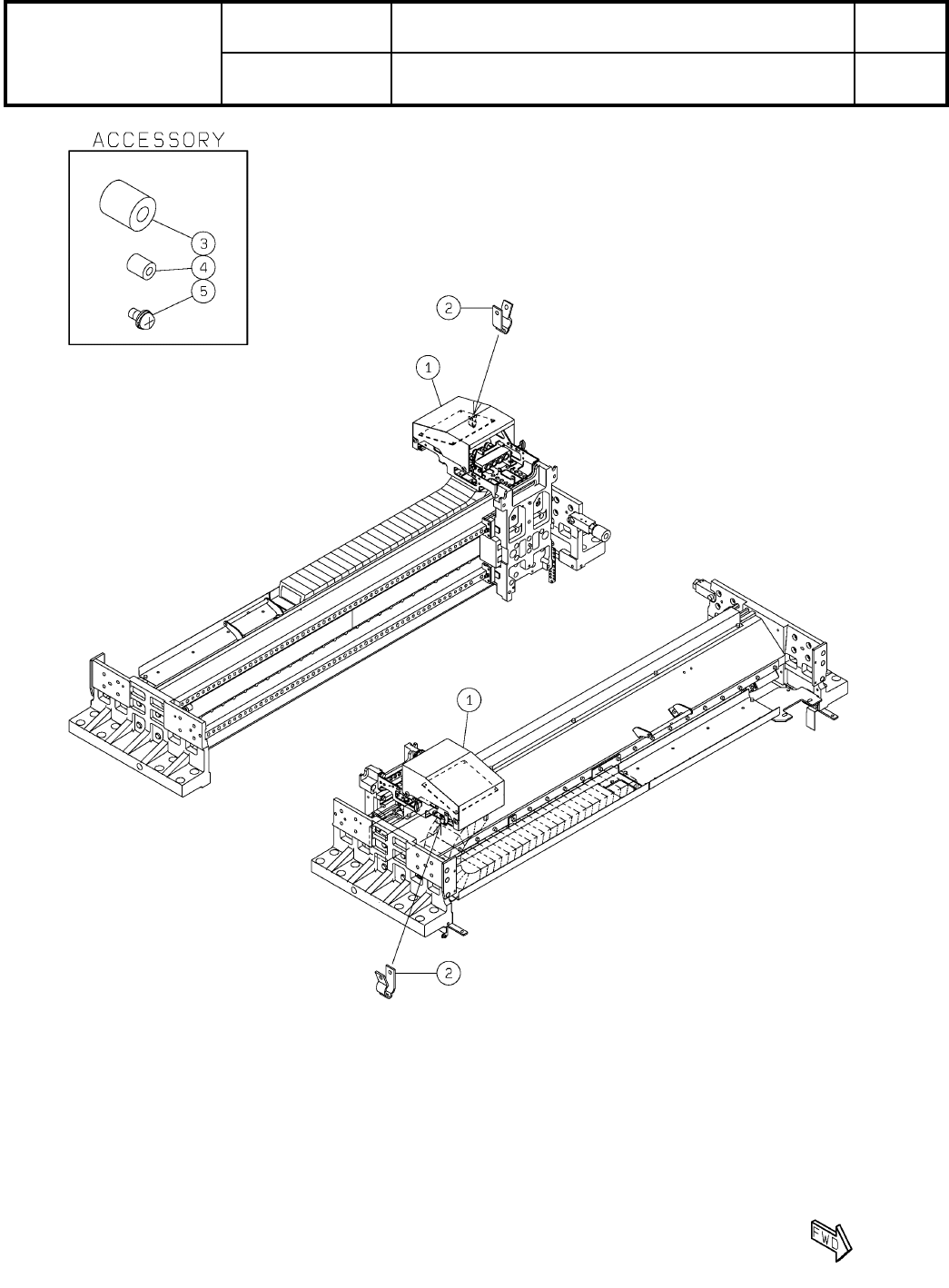

PCB
2
1 N610112763AB
S
NPM highly accurate beem LED control PCB
SHIELD
2
2 KXFP6GNSA00 FGC-8-M4
NOISE-FILTER
10
3 J0KG00000014
S
ZCAT3035-1330
NOISE-FILTER
2
4 N263ZCAT-027
S
ZCAT1518-0730
SCREW
18
5XYN4+J8FN
Cross recessed Pan head machine screw with SW & Small round-plain was
S54
--
( KMTKA005516AA-02 )
