NPM-D3
SERVICE MANUAL
4.6 Optional Units
Page 4-66 EJM6D3-MB-04SM-02.DOC

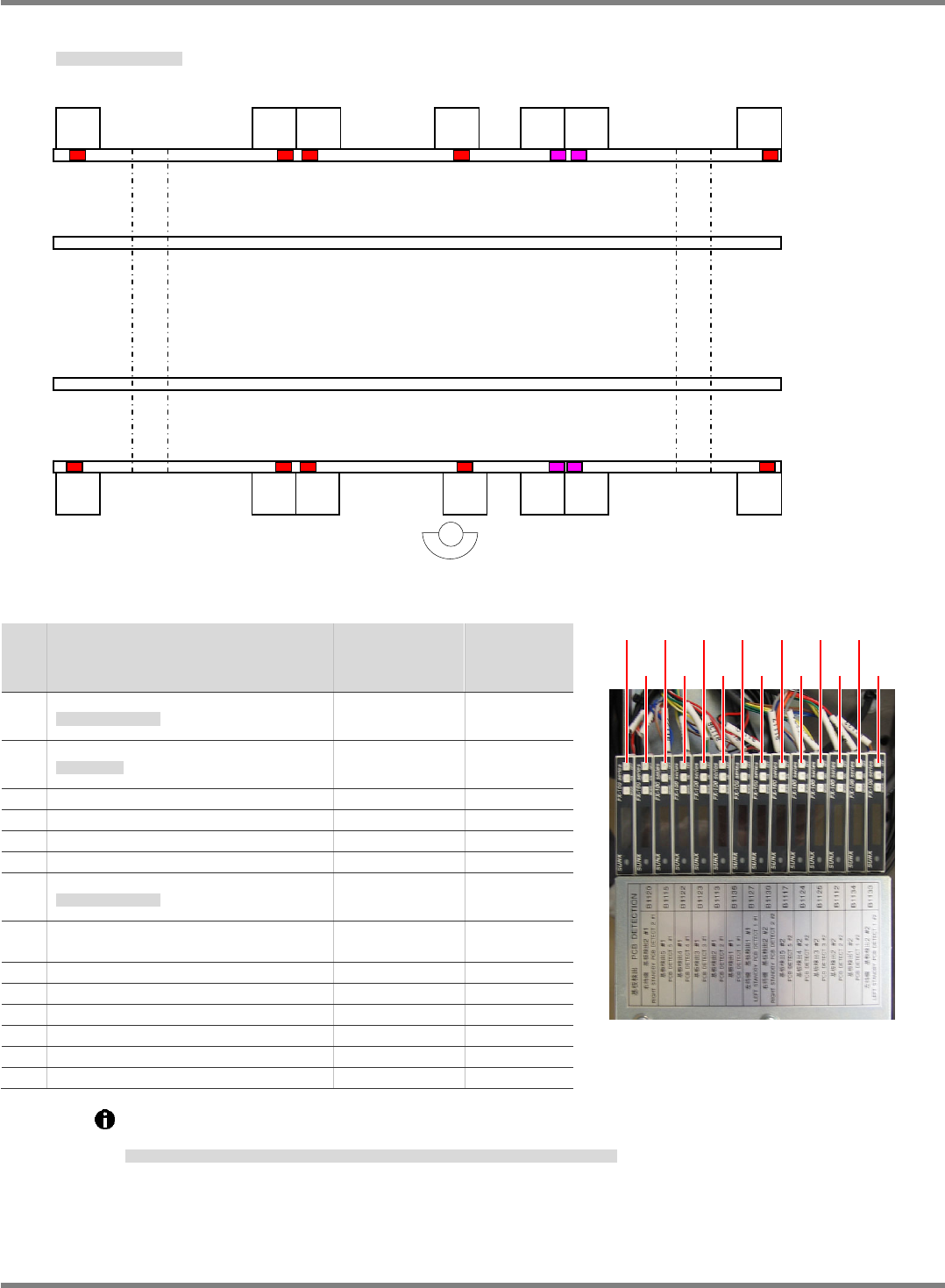

Board Detection Sensor Layout
基板検出センサレイアウト
基板检测传感器的布局
No.
Sensor name
センサ名称
传感器名称
Connector No.
コネクタ
No.
连接器
No.
Emission
frequency
投光周期
照光周期
1
Right standby board detection 2#1
右待機
基板検出
2 #1
右待机基板检测
2 #1
B1120 F0
2
Board detection 5 #1
基板検出
5 #1
基板检测
5 #1
B1115 F03
3 Board detection 4 #1 B1122 F02
4 Board detection 3 #1 B1123 F0
5 Board detection 2 #1 B1113 F02
6 Board detection 1 #1 B1136 F03
7
Left standby board detection 1 #1
左待機
基板検出
1 #1
左待机基板检测
1 #1
B1127 F0
8
Right standby board detection 2
#2
B1130 F0
9 Board detection 5 #2 B1117 F03
10 Board detection 4 #2 B1124 F02
11 Board detection 3 #2 B1125 F0
12 Board detection 2 #2 B1112 F02
13 Board detection 1 #2 B1134 F03
14 Left standby board detection 2 #2 B1133 F0
Light intensity / threshold when the rails are at origins (Rail 1: 460.5 mm / Rail 2: 216.5 mm) must
be 100 or more.
原点時のレール幅
(
レール
1 : 460.5mm /
レール
2 : 216.5mm)
における光量
/
閾値が
100
以上であること。
在原点时的轨道宽度
(
轨道
1: 460.5 mm /
轨道
2: 216.5 mm)
的光量
/
阈值应在
100
以上。
(1) (3) (5) (7) (9) (11) (13)
(2) (4) (6) (8) (10) (12) (14)
Fig. 2
(11)
R
(12)
R
(13)
R
(14)
R
(10)
R
(8)
R
(5)
T
(6)
T
(7)
T
(3)
T
(1)
T
(4)
T
(2)
T
(9)
R
Fig. 1
NPM-D3
SERVICE MANUAL
4.6 Optional Units
EJM6D3-MB-04SM-02.DOC Page 4-67

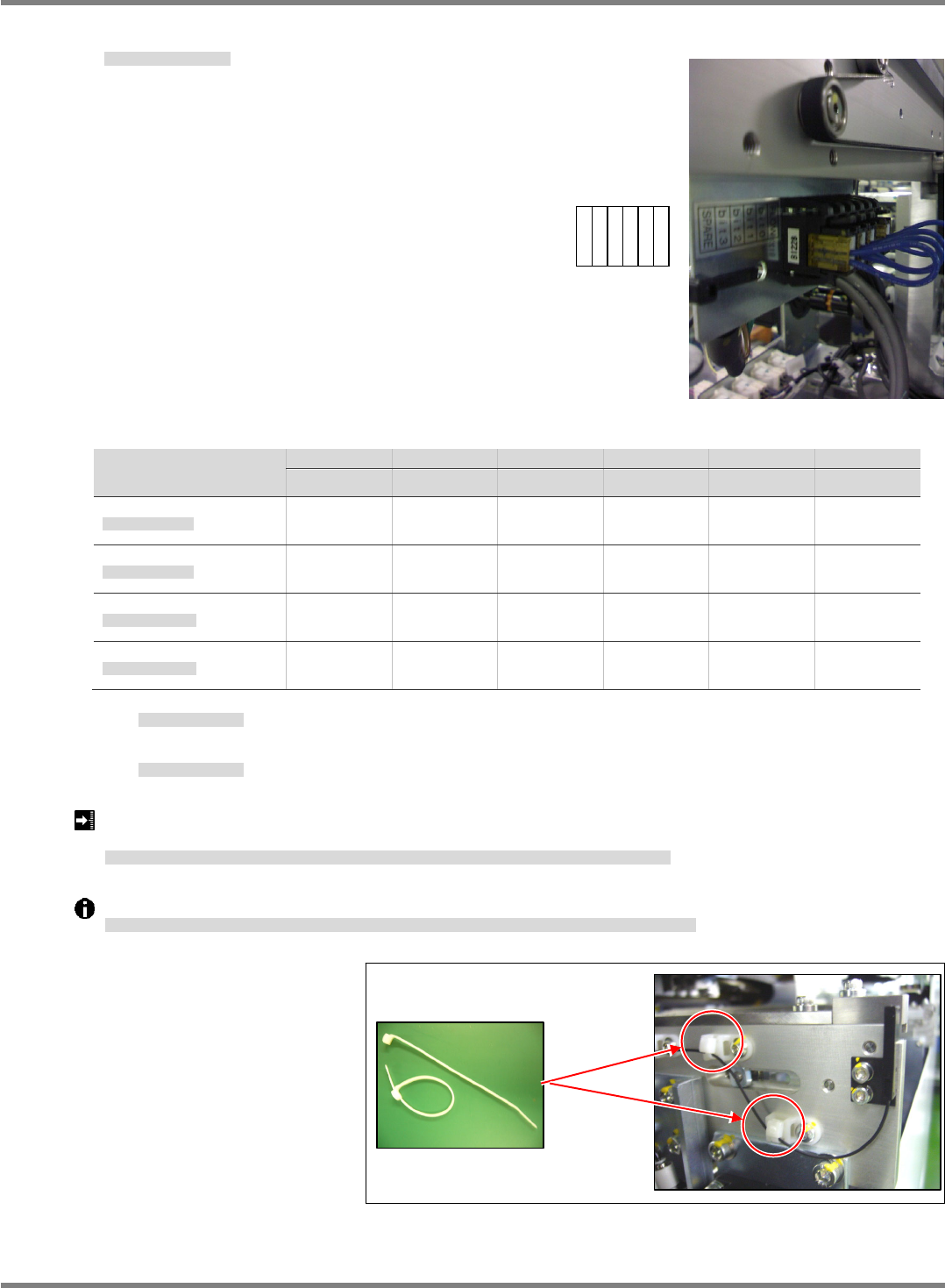

Connector Check by Transfer Specifications
搬送仕様識別コネクタ確認
搬送规格识别连接器确认
Transfer spec.
搬送仕様
搬送规格
FLOW Bit 0 Bit 1 Bit 2 Bit 3 SPARE
B1223P B1224P B1225P B1226P B1227P B1228P
PC dual normal flow
PC
デュアル正流れ
PC
双式正流向
×
○
×
○
○
○
PC dual reverse flow
PC
デュアル逆流れ
PC
双式逆流向
○
○
×
○
×
○
IPC dual normal flow
IPC
デュアル正流れ
IPC
双式正流向
×
×
○
○
○
○
IPC dual reverse flow
IPC
デュアル逆流れ
IPC
双式逆流向
○
×
○
○
×
○
○
: With short connector
ショートコネクタあり
有短的连接器
×
: Without short connector
ショートコネクタなし
无短的连接器
Light intensity / threshold when the rails are at origins (Rail 1: 460.5 mm / Rail 2: 216.5 mm) must be 100
or more.
原点時のレール幅
(
レール
1 : 320.5 mm
・
593.5 mm /
レール
2 : 320.5 mm)
における光量
/
閾値が
100
以上であること。
在原点时的轨道宽度
(
轨道
1 : 460.5 mm /
轨道
2 : 216.5 mm)
的光量
/
阈值应在
100
以上。
Dedicated cable ties are used to bundle fiber sensor cables so as not to damage the fibers. (Fig. 2)
ファイバーセンサケーブルの結束には、ファイバーへのダメージを防止するために、専用の結束バンドを使用します。
(Fig. 2)
捆束光纤传感器时，为了防止光纤的损伤，使用专用的捆束带。
(Fig. 2)
Fig. 2
N510039983AA
SPARE
Bit 3
Bit 2
Bit 1
Bit 0
FLOW
Fig. 1
NPM-D3
SERVICE MANUAL
4.6 Optional Units
Page 4-68 EJM6D3-MB-04SM-02.DOC

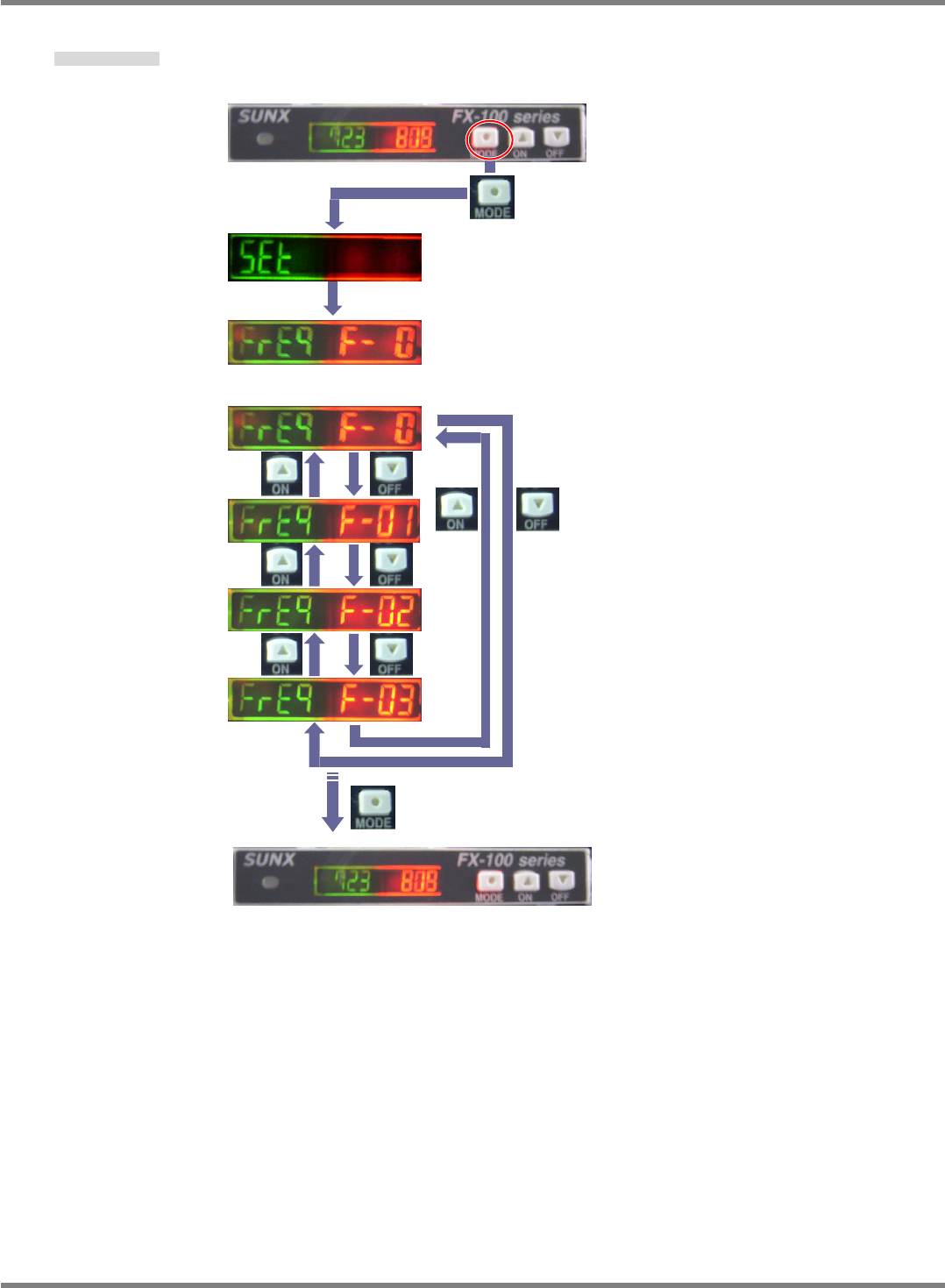

Lighting Frequency Changing Procedure
投光周期変更操作手順
投光周期变更的操作步骤
Normal operation
status
SET mode
Lighting frequency
setting
Lighting frequency
changing
Normal operation
status
Press “MODE” for
more than 2
d
When “SEt” appears,
deselect “MODE”.
Press “ON” / “OFF” until the
specified lighting frequency is
reached.
* Different lighting frequencies
must be set to the adjoining
sensors.
Press “MODE” to determine the change.
The predetermined lighting frequency
appears.
