2.2 Air Pressure Setting
EJM6D3-MB-02SM-00(
編集中
).DOC Page 2-11
2.2 Air Pressure Setting
空圧設定
空气压力的设定
2.2.1 Adjusting Main Air Pressure
メインエア圧調整
主空气压力的调整
Checking and Adjusting Main Air Pressure
メインエア圧の確認と調整
主空气压力的确认和调整

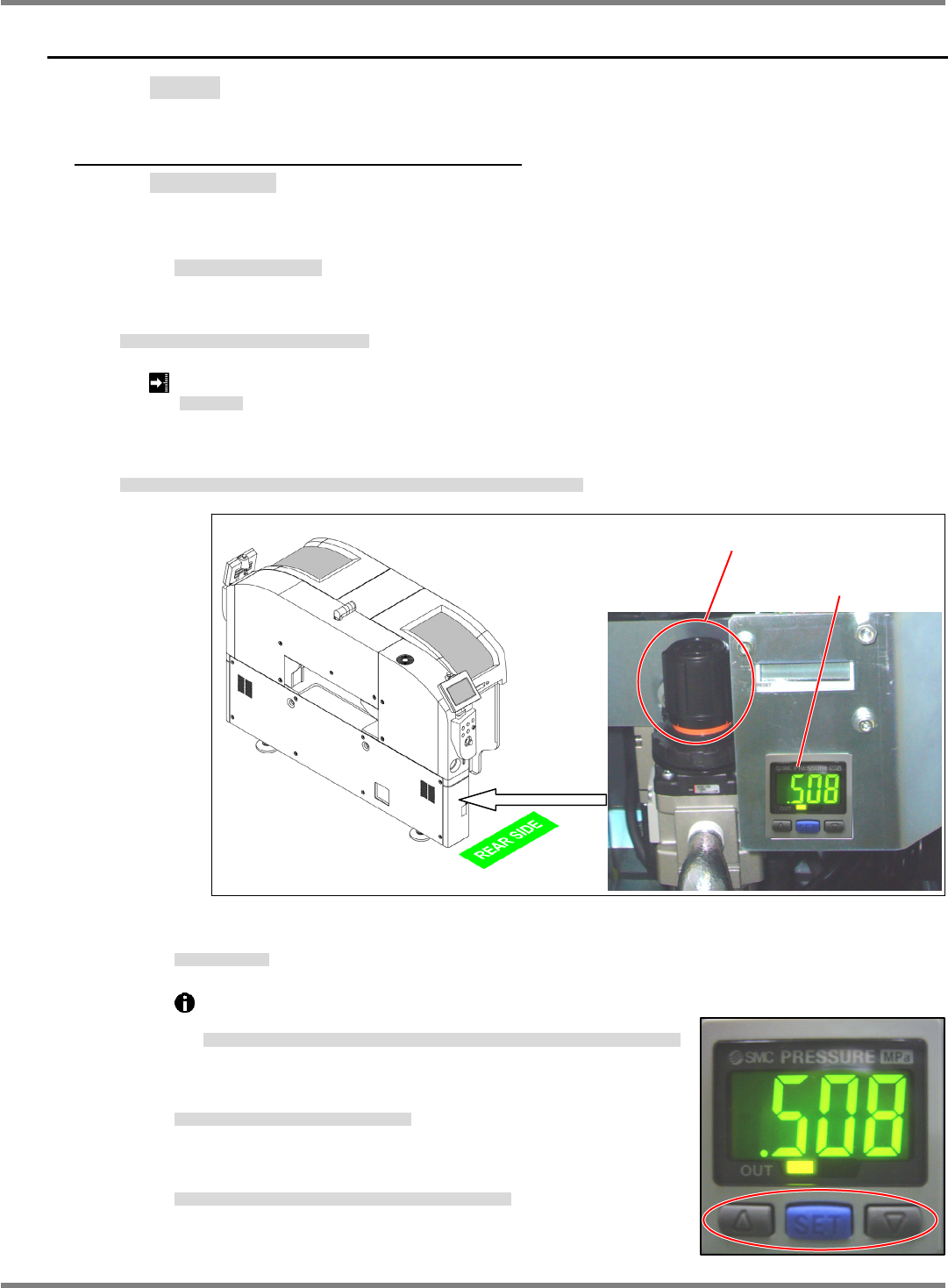

1. Turn ON the power and check the reading of the pressure gauge. (Fig. 1)
電源を ON し、圧力計の数値を確認します。 (Fig. 1)
将电源置于 ON，确认压力表的数值。 (Fig. 1)
Main air pressure : 0.5 ~ 0.55 MPa
メインエア圧
主空气压力
2. If the air pressure is not within the above requirement, turn the adjustment knob of the regulator to adjust
the pressure.
正常なエア圧が供給されていない場合は、レギュレータのエア圧調整ツマミを回して調整します。
正常的空气压力未被供给时，转动调节器的空气压力调整旋钮进行调整。
Setting Air Pressure Detection Value
エア圧検出値の設定
空气压力检测值的设定
The air pressure detection value can be changed with the “
” buttons on the pressure
gauge and determined with the “SET” button. (Fig. 1)
エア圧検出値は圧力計の
[
▽
][
△
]
キーでデジタル表示の値を変更し、
[SET]
キーで確定します。
(Fig. 1)
空气压力检测值，用压力表的“▽△”键变更数字显示的数值，并用“
SET
”键将其确定。
(Fig. 1)
For description of the setting method, refer to ‘
Setting
Procedure’ on the next page.
設定方法は、後述の
‘
設定手順
’
を参照ください。
关于设定方法，请参照后述的‘■设定步骤’。
Details of the pressure gauge are described in the catalog
specification in the TECHNICAL INFORMATION.
圧力計の詳細については、技術資料の項にカタログを記載しています。
关于压力表的详细内容，在技术资料项目中记载目录。
‘9.2.2 Pressure Gauge’.
Pressure gauge
Adjustment knob
Fig. 1
Fig. 1
