NPM-D3 Service Manual 5.6 2D Inspection Head Page 5-74 EJM6D3-MB-05SM-00( 編集中 ).DOC Safety cover 5.6.3 Detaching the Safety Cover 安全カバー取り外し 卸下安全盖 Detach the safety cover from the NPM and store it in the dedicated case B.…
NPM-D3
Service Manual
5.6 2D Inspection Head
EJM6D3-MB-05SM-00(
編集中
).DOC Page 5-73

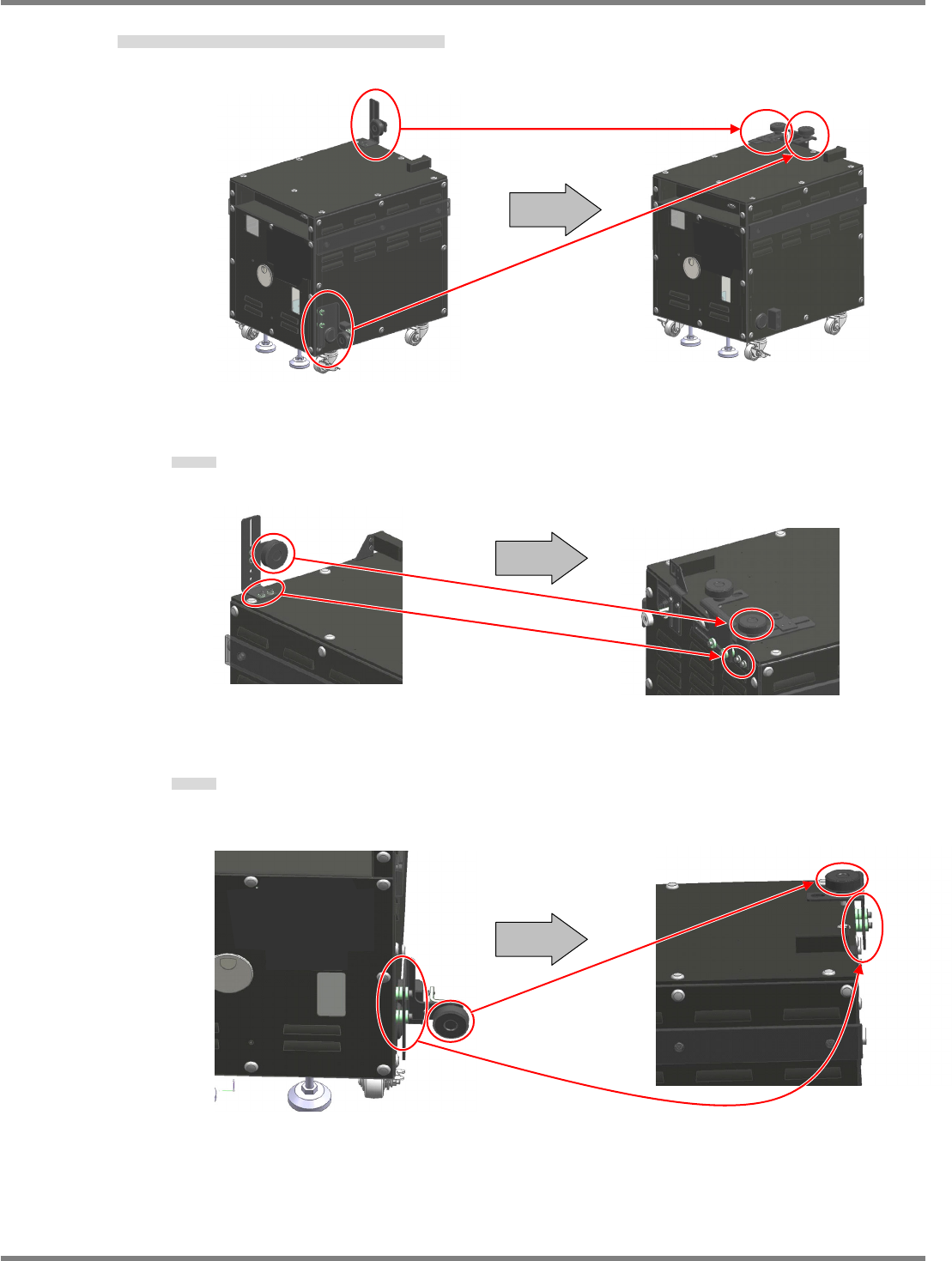

15. Put down the brackets A and B of the check box as shown below.
検査 BOX のブラケット A、およびブラケット B を収納時状態にする。
使检查 BOX 的托架 A 以及托架 B 成为收纳时的状态。
Bracket A
Bracket A
托架 A
Bracket B
Bracket B
托架 B
Bracket A
Bracket B
Rear
Top
Top
Front
NPM-D3
Service Manual
5.6 2D Inspection Head
Page 5-74 EJM6D3-MB-05SM-00(
編集中
).DOC
Safety cover
5.6.3 Detaching the Safety Cover
安全カバー取り外し
卸下安全盖
Detach the safety cover from the NPM and store it in the dedicated case B.
安全カバーを NPM 本体から取り外し、専用ケース B に収納します。
从 NPM 主体上卸下安全盖，收纳到专用盒中。
Note that there is a connector on the back of the
safety cover that is connected to the NPM.
安全カバーの背面にはコネクタがあり、NPM 本体と接続されていますので、注意
してください。
安全盖的背面有连接器，是与 NPM 主体连接着的，请注意。
31.

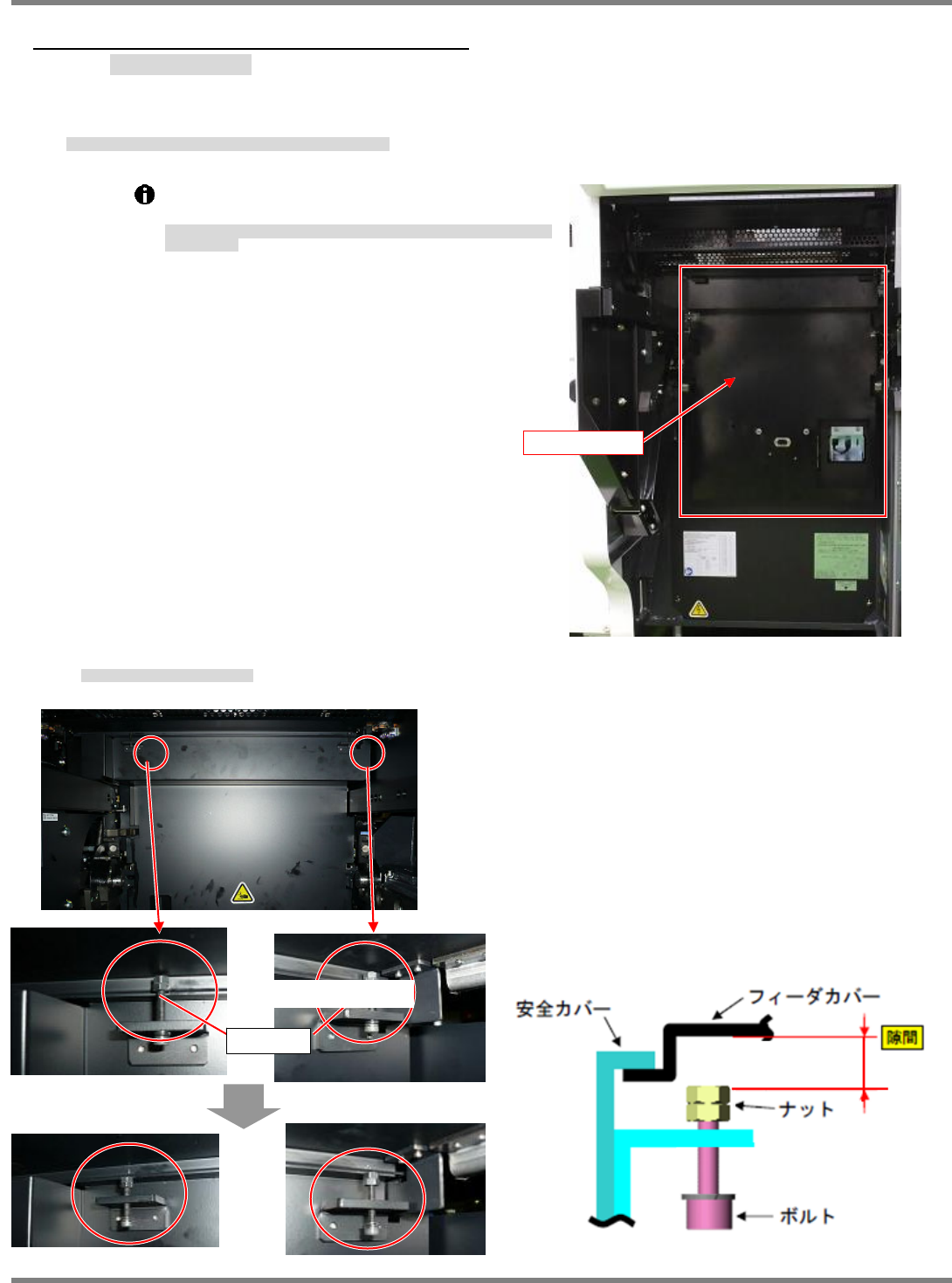

1. Loosen the upper bolts. (2 positions)
上部のボルト (2 か所) を緩めます。
松开上部的螺栓(2 处)。
Bolt
Safety cover
Feeder cover
NPM-D3
Service Manual
5.6 2D Inspection Head
EJM6D3-MB-05SM-00(
編集中
).DOC Page 5-75
Safety cover

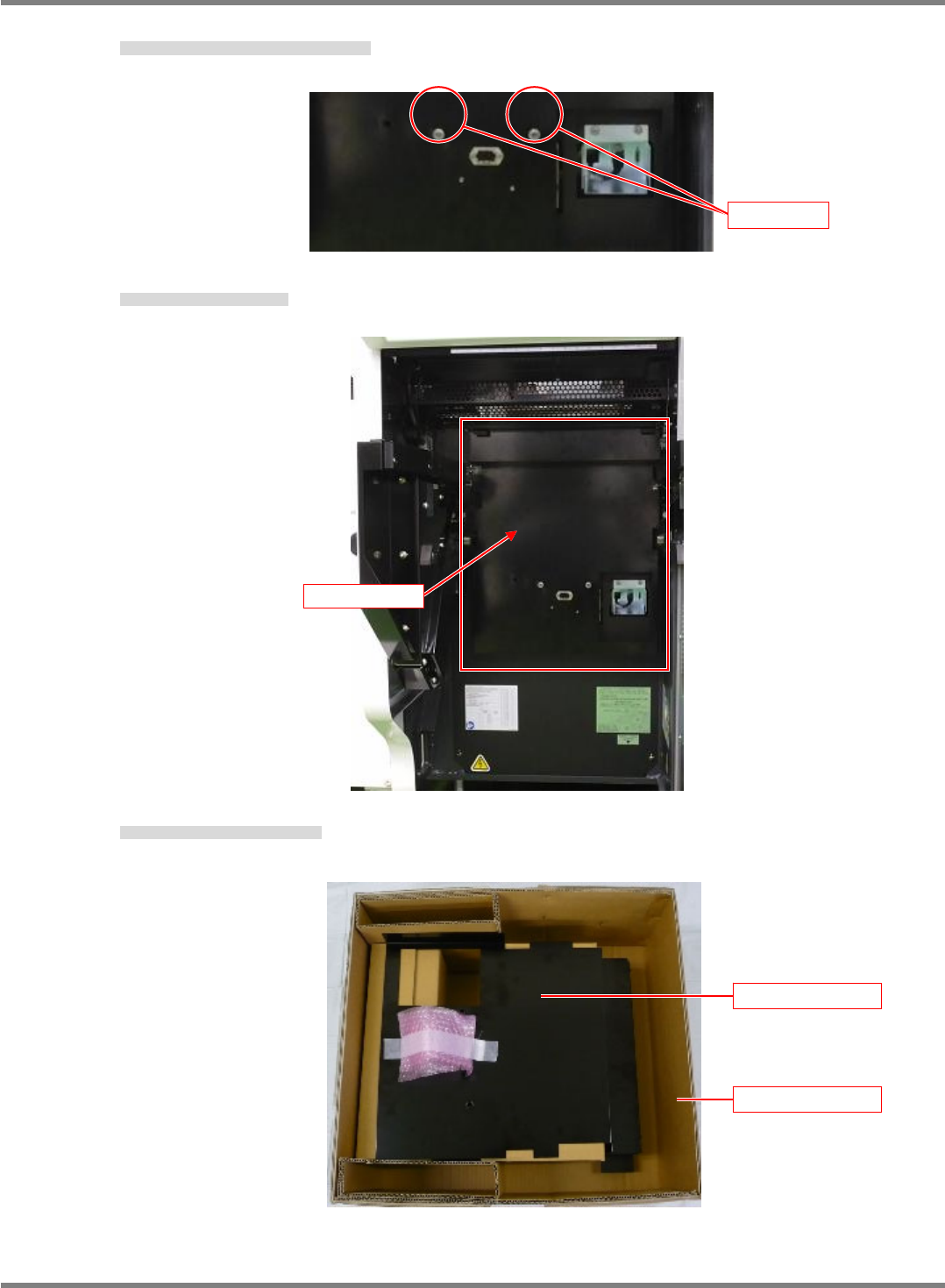

2. Remove the mounting bolts (2-M6x60) on the near side.
前方の取り付けボルト (2M660) を抜き取ります。
拔出前方的安装螺栓 (2M660) 。
3. Take out the safety cover toward you.
安全カバーを前方に取り出します。
将安全盖从前方取出。
4. Store the safety cover in the dedicated case B.
安全カバーを専用ケース B に収納します。
将安全盖收纳到专用的盒 B 内。
Safety cover
Dedicated case B
Bolt
