NPM-D3 Service Manual 5.6 2D Inspection Head EJM6D3-MB-05SM-00( 編集中 ).DOC Page 5-89 4. Measure the clearance between the saf ety cover and the NPM at the positions shown below and make sure they fall within the following…
NPM-D3
Service Manual
5.6 2D Inspection Head
Page 5-88 EJM6D3-MB-05SM-00(
編集中
).DOC
3. Tighten the upper bolts (2 positions).
上部のボルト (2 か所) を締めます。
拧紧上部的螺栓（2 处）。
Safety cover
Feeder cover
Nut
Bolt
Gap
Bolt
Safety cover
NPM-D3
Service Manual
5.6 2D Inspection Head
EJM6D3-MB-05SM-00(
編集中
).DOC Page 5-89
4. Measure the clearance between the safety cover and the NPM at the positions shown below and make
sure they fall within the following range. If outside the range, adjust the mounting position. (Repeat the
steps 1 to 3.)
安全カバーと本体部との隙間を測定し、規格値範囲内でない場合は、規格値範囲内になるように、取り付け位置を調整する。(1~3 を再度実施する)
测定安全盖与主体部的间隙，如果在规格值以外时，请调整安装位置，使其在规格值以内。(再度实施 1~3)
20 mm
e1
26 mm
2 mm
e2
8 mm
4 mm
e3
10 mm
e3
e2
e1
e1
e2
e3
NPM-D3
Service Manual
5.6 2D Inspection Head
Page 5-90 EJM6D3-MB-05SM-00(
編集中
).DOC
5.6.8 Mounting the Check Box
検査 BOX 取り付け
安装检查 BOX

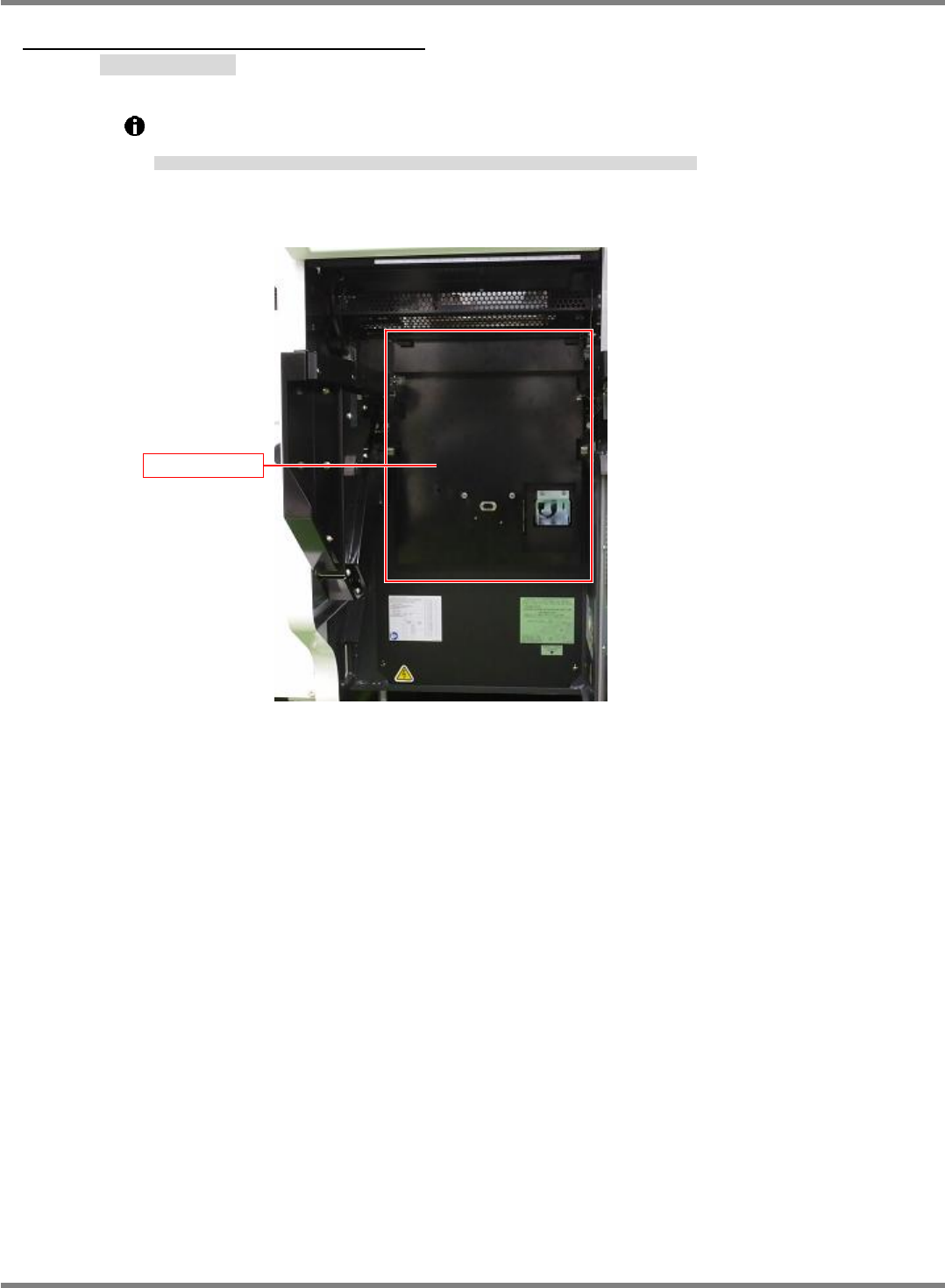

Before mounting the check box, make sure that the safety cover of the following part number
has been attached to the NPM.
検査 BOX を取り付ける際は、下記品番の安全カバーをマシン本体に取り付けられていることを確認してください。
安装检查 BOX 时，请确认机器主体上安装的是下述零部件编号的安全盖。
Part number:
N61022843AA
Safety cover
